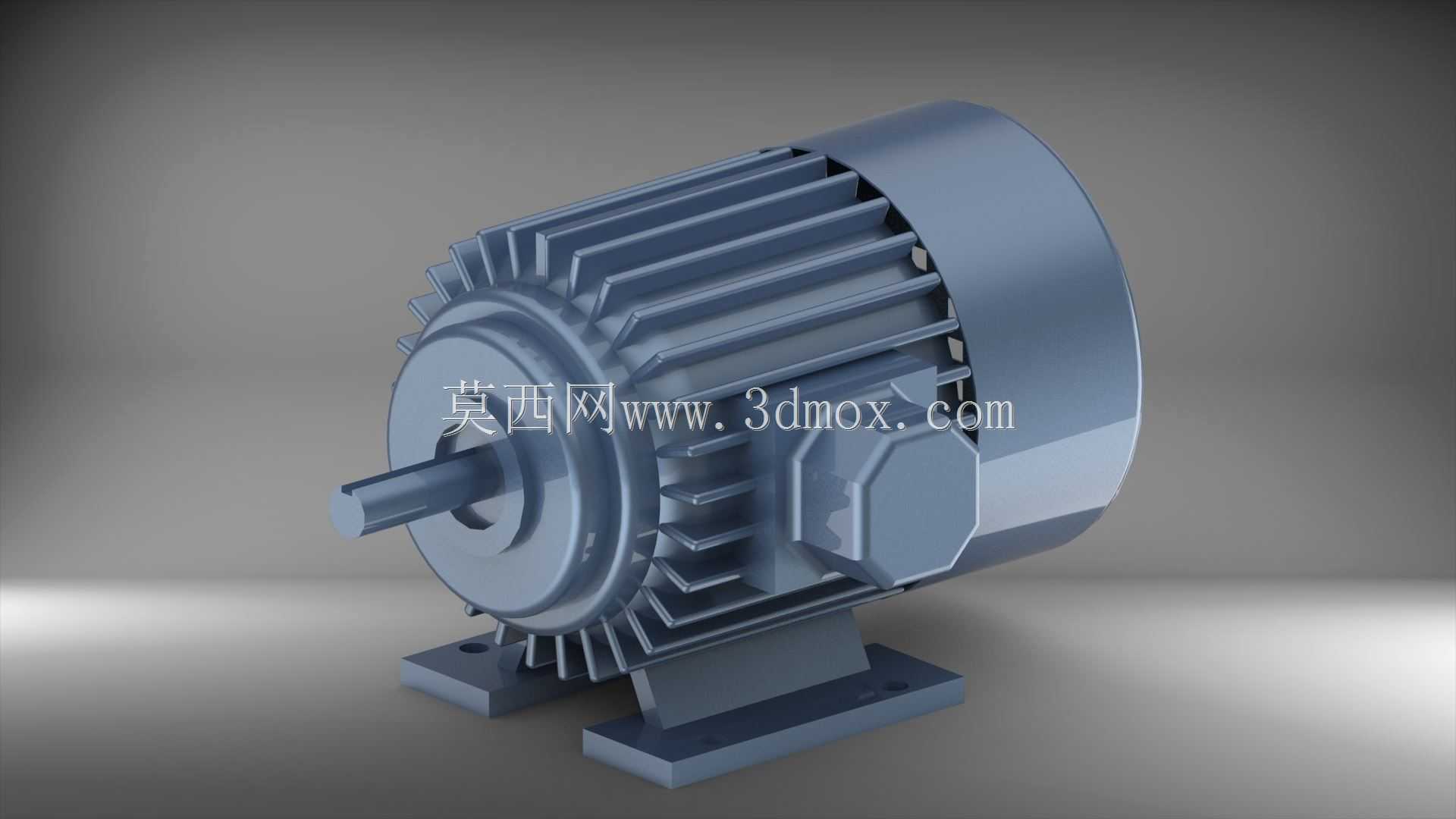

工业用1马力异步驱动电机结构设计

这款1马力规格的驱动电机，是小型工业传动场景里极为常用的动力输出部件，日常多见于小型输送线、台式加工设备、小型风机、家用轻工机械这类对安装空间有约束、动力需求在0.75kW上下的配套场景。从结构设计逻辑来看，整机采用全封闭自扇冷的经典壳体布局，外壳的散热筋沿轴向均匀排布，筋条高度与间距经过热仿真校核，能够在电机持续额定负载运行时，将绕组温升控制在绝缘等级允许的阈值内，避免因局部积热导致绝缘老化加速，延长整机无故障运行时长。

输出轴采用标准圆柱形轴伸，轴端预留键槽安装位，可适配标准联轴器、皮带轮或者齿轮传动副，轴伸的同轴度公差控制在0.02mm以内，能够降低传动过程中的径向跳动，减少配套轴承的额外负载。端盖与机壳采用止口定位配合，装配时无需反复调整同轴度，即可保证定转子之间的气隙均匀度，避免运行过程中出现扫膛问题。接线盒设置在机壳侧上方的位置，采用倾斜式出线口设计，既可以避免线缆弯折半径过小导致的线芯损伤，也能防止设备清洁或者车间环境中的冷凝水顺着线缆流入接线腔，造成绝缘击穿隐患。

安装底座采用铸铁一体铸造成型，底座上的四个安装长孔采用对称布局，孔位间距符合小型电机的通用安装尺寸规范，既可以适配卧式水平安装的设备机架，也能通过转接支架实现立式安装需求，安装孔的长孔设计允许现场安装时存在小范围的位置偏差，降低机架加工的精度要求，提升现场装配的容错率。底座与机壳之间设置有加强筋结构，能够承受皮带传动时产生的径向拉力，避免长期运行后底座出现变形断裂。

从实际选型适配的角度来看，这款电机的额定输出扭矩能够满足多数小型负载的启动与运行需求，启动扭矩倍数符合通用工业设备的启动要求，无需额外配置软启动装置即可直接启动，简化配套设备的电气控制回路设计。整机的外形轮廓没有突兀的外凸结构，所有棱角处都做了工艺倒角，既可以避免装配过程中划伤操作人员，也能减少外壳积尘的死角，方便车间日常清洁维护。风罩采用钢板冲压成型，表面做喷塑防锈处理，通风孔的孔径经过设计，既能够保证冷却风的通流面积，也能防止较大的杂物进入风罩内部打坏风叶。

在三维建模过程中，所有配合面的尺寸都严格遵循通用机械设计标准，定转子的间隙、轴承位的公差配合、密封件的安装槽尺寸都按照实际加工要求做了参数化设置，结构设计人员可以直接调用该模型进行配套设备的干涉检查，也可以根据实际选型需求调整轴伸长度、安装孔位等局部参数，无需从零开始搭建模型，能够大幅缩短设备开发阶段的建模周期。模型还原了电机外观的所有细节特征，包括散热筋的拔模斜度、接线盒的紧固螺栓位置、吊环安装孔、铭牌安装位等结构，在做设备整体装配效果展示时，能够呈现出接近真实产品的视觉效果，方便做方案汇报或者客户演示时直观展示设备的整体布局。

考虑到不同应用场景的安装需求，模型的安装基准面设置在底座底面，装配时可以直接将底座面与设备安装板的面对齐，快速完成整机的装配定位，输出轴的基准轴线与安装面的平行度公差也在模型中做了对应约束，装配后无需额外调整即可保证传动部件的对中精度。端盖上的轴承室尺寸适配标准深沟球轴承，设计人员可以根据负载转速需求匹配对应精度等级的轴承，也可以在模型基础上修改密封结构，适配有防尘、防水要求的特殊应用场景。
