集成减速机构的电动机驱动齿轮装置

在自动化生产线、物料输送设备、包装机械以及各类需要低速大扭矩动力输出的工业场景中，这类集成减速结构的电动机驱动齿轮装置是核心动力传递单元，区别于单独的电机与独立减速箱拼接的结构，一体化的设计能够大幅缩减动力单元的安装占用空间，减少传动链路中的连接损耗，同时降低多部件拼接带来的同轴度误差风险。从实际使用场景来看，这类装置常被部署在车间输送线的驱动端、自动化仓储的堆垛机构行走动力端、小型加工设备的主轴进给单元，以及各类需要精准匹配转速与扭矩的工装夹具驱动位置，相比直连电机的方案，减速齿轮组的介入能够把电机输出的高转速低扭矩特性，转化为设备执行端需要的低转速大扭矩输出，适配不同负载工况的动力需求。

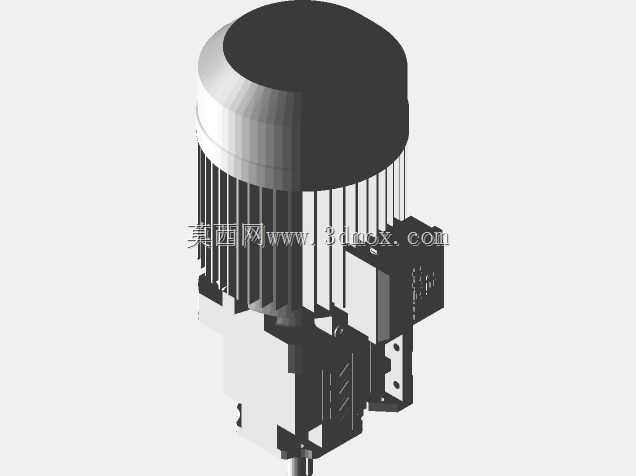

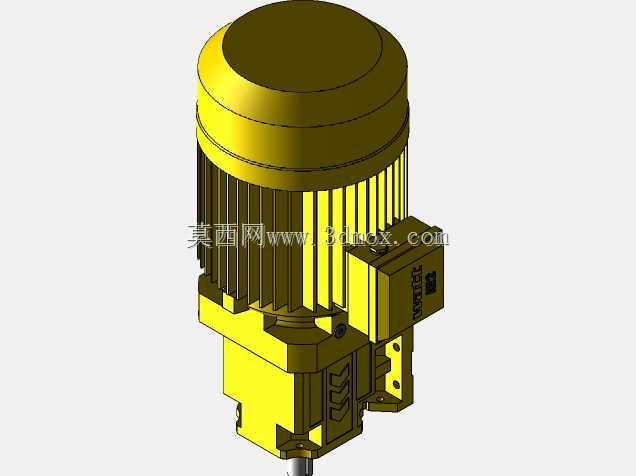

设计过程中首先要考量的是安装边界的适配性，电机端的散热筋结构沿壳体轴向均匀排布，既保证了连续运行时的散热面积，也不会额外增加径向的安装尺寸，减速箱体与电机壳体采用一体化定位止口连接，连接面的加工精度直接决定了输入齿轮与电机轴的同轴度，避免运行过程中出现偏载导致的齿轮磨损加剧。输出轴端采用标准的圆柱轴伸搭配键槽结构，能够适配绝大多数通用联轴器、链轮、同步带轮的安装需求，不需要额外定制转接件，降低现场安装的适配成本。齿轮组的布局采用平行轴传动结构，各级齿轮的模数配比经过扭矩传递校核，能够保证额定250Nm扭矩输出工况下，齿面接触应力与齿根弯曲应力都在材料许用范围内，壳体上的两个注油螺塞位置兼顾了注油与放油的操作便利性，日常维护时不需要拆解主体结构即可完成润滑油的更换。

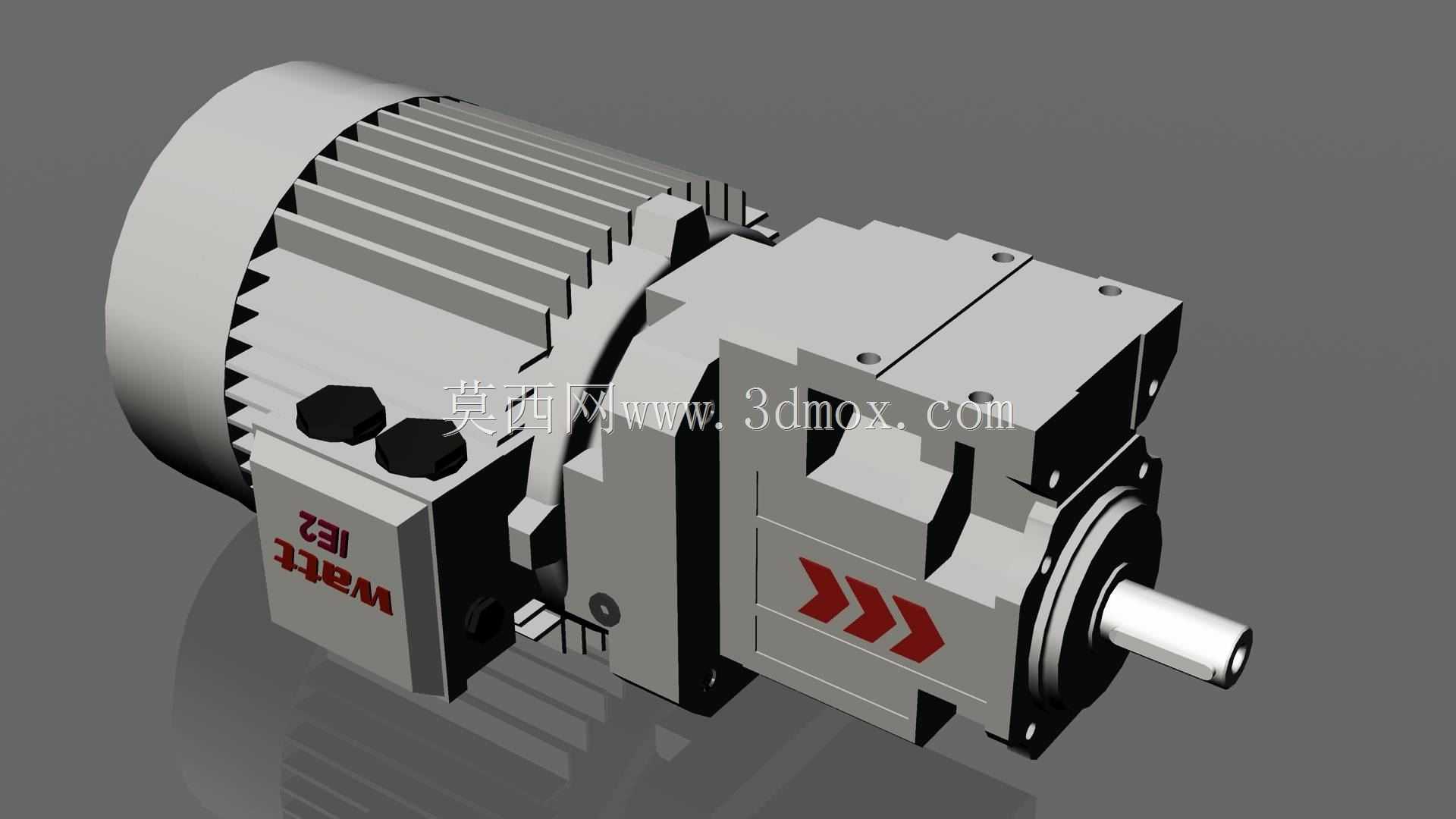

从结构细节来看，电机接线盒位置设置在壳体侧上方，既避开了安装面的干涉区域，也能防止设备运行过程中滴落的冷却液、润滑油渗入接线腔，接线腔的密封结构采用平面密封垫搭配紧固螺栓，满足常规工业车间的防护等级要求。减速箱体上的红色箭头标识清晰标注了输出轴的正向旋转方向，现场调试时不需要反复点动核对转向，能够减少设备调试的耗时。壳体上的安装固定孔位采用对称布局，既可以水平卧式安装，也能根据设备布局需求调整为立式法兰安装，适配不同设备的安装空间限制。在传动精度控制上，各级齿轮的侧隙经过合理选配，既不会因为侧隙过小导致运行卡滞、温升过高，也不会因为侧隙过大导致正反转切换时出现空程误差，满足多数工业设备对传动精度的要求。

实际选型应用时，需要先核算执行端的实际负载扭矩、运行转速、每日运行时长以及冲击负载情况，匹配对应的功率规格，同时要确认输出轴的径向承载能力是否满足挂载部件的重量要求，避免长期悬臂负载导致输出轴变形、轴承过早损坏。安装过程中要保证装置的安装基面平面度符合要求，紧固螺栓按照对角顺序分次拧紧，防止壳体受力变形导致内部齿轮啮合异常。日常巡检时可以通过壳体的温升、运行噪音判断内部齿轮与轴承的状态，定期按照工况要求更换对应牌号的齿轮润滑油，能够有效延长装置的整体使用寿命。这类一体化的驱动齿轮装置相比分体式的电机减速箱组合，减少了中间连接的联轴器部件，整体传动效率更高，故障点更少，在中小功率的工业传动场景中已经逐步替代传统的分体组合方案，成为设备动力单元的主流选型方向。
