瓶装生产线用封盖卡盘结构设计

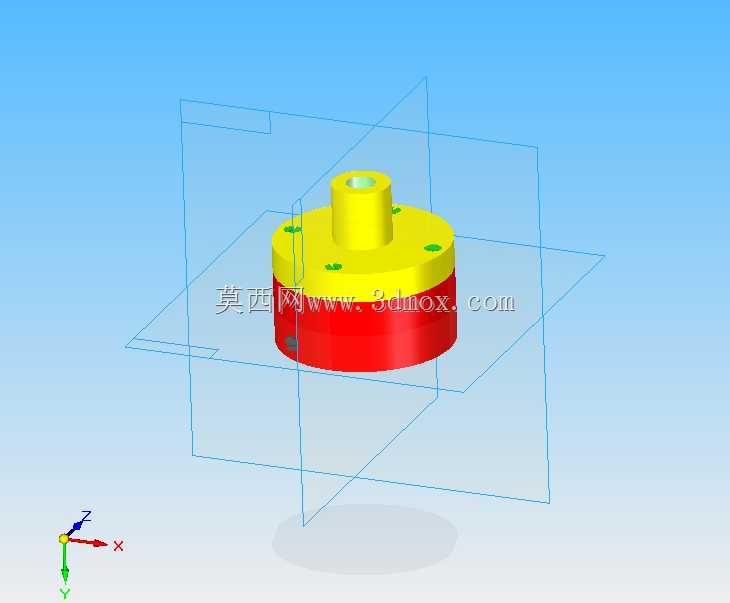

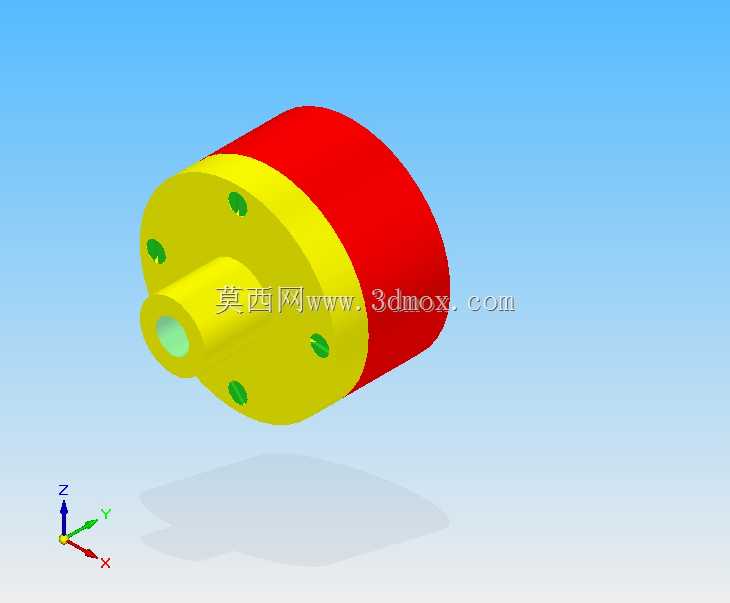

　　在瓶装类产品的自动化灌装旋盖生产环节，封盖执行端的卡盘部件是直接决定封盖合格率、生产节拍稳定性的核心接触件，不同于常规的三爪通用卡盘，这类专用于封盖作业的卡盘不需要承担大扭矩重载夹持任务，核心要解决的是瓶盖与瓶口同轴度适配、旋合过程中不刮伤瓶盖外表面、不同盖型快速适配的问题。从结构本身来看，该卡盘采用分体式组合设计，前端黄色的接触端面上均匀分布了六个沉头安装孔，可通过内六角螺钉直接与后端的红色传动连接段锁紧固定，这种分体设计的优势非常明确：当接触端长期使用出现磨损、或者需要适配不同直径规格的瓶盖时，不需要拆卸整个传动基座，仅需更换前端的接触卡盘即可，大幅缩短产线换型的停机时间，也能降低易损件的更换成本。

　　前端接触段的中心位置设计有阶梯式导向通孔，靠近端面的大孔段用于在旋盖前对瓶盖进行预定位，孔壁做了小角度的导入倒角，当瓶盖被送盖机构输送到卡盘下方时，即便存在±2mm以内的位置偏差，也能顺着倒角滑入卡盘的定位腔内，不会出现卡滞、顶歪瓶盖的情况；内侧的小孔段则用于避让瓶口的突出部分，避免旋合到位后卡盘与瓶口端面发生硬碰撞，损伤瓶体口部的螺纹结构。后端的红色连接段为等直径圆柱结构，外圆面做了精加工处理，可直接插入旋盖机头的旋转主轴安装孔内，通过侧面的紧定螺钉完成周向与轴向固定，安装时不需要额外做适配加工，能匹配市面上多数常规回转式旋盖设备的主轴接口尺寸。从安装边界来看，该卡盘整体轴向总长控制在适配常规旋盖机头的行程范围内，最大外圆直径不会超出旋盖头的护罩内径，安装后不会与周边的送盖轨道、瓶身定位护板产生运动干涉。在功能特性上，卡盘与瓶盖接触的内型腔可以根据不同的瓶盖外形做适配加工，比如针对普通塑料防盗盖可以做直纹内齿，针对铝制防盗盖可以做光滑内孔加聚氨酯内衬，针对异形盖可以做仿形内腔，本次展示的基础款结构预留了足够的内腔加工余量，设计人员可以根据实际生产的盖型参数对内孔进行二次修整，不需要重新制作整个卡盘基体。

　　实际产线应用中，这类卡盘通常配合垂直方向的升降气缸、旋转伺服电机使用，当灌装完成的瓶子被输送螺杆定位到旋盖工位后，卡盘随主轴下降，先通过导向孔将瓶盖罩住，随后主轴带动卡盘旋转，在设定的扭矩值下将瓶盖旋紧到瓶口上，达到设定扭矩后卡盘停止旋转并上升复位，完成一个封盖循环。设计过程中需要重点关注几个尺寸链的匹配：首先是卡盘内孔与主轴回转中心的同轴度，必须控制在0.05mm以内，否则旋盖时会出现瓶盖偏斜、螺纹错牙的问题，导致封盖后密封性不达标；其次是前端安装孔的位置度，六个安装孔要均匀分布在同一分度圆上，保证前端盘与后端连接段锁紧后不会出现偏摆；另外卡盘下端面的平面度也要控制在0.02mm以内，避免压盖时出现单侧受力，导致瓶盖压合不平整。

　　不同于重型切削用的卡盘，封盖卡盘的受力主要是旋合瓶盖的扭矩，数值通常在1-5N·m区间，因此基体材料可以选择硬质铝合金做阳极氧化处理，既保证足够的结构强度，又能降低整体重量，减少主轴旋转时的动不平衡量，长期高速运转时也不会给主轴轴承带来额外的负载。如果是用于有腐蚀性物料的灌装生产线，比如消毒液、酸性饮品的生产线，还可以将前端接触段更换为304不锈钢材质，提升部件的耐腐蚀性能，延长使用寿命。在实际选型匹配时，技术人员需要先确认自身产线所用瓶盖的最大外径、高度，以及旋盖主轴的安装孔直径、输出扭矩范围，再对应调整卡盘的外圆尺寸、内型腔深度和连接段直径，保证部件安装后能完全适配现有设备的运行参数，不需要对原有设备做大规模改造。
