小型立式袋装物料自动包装设备结构

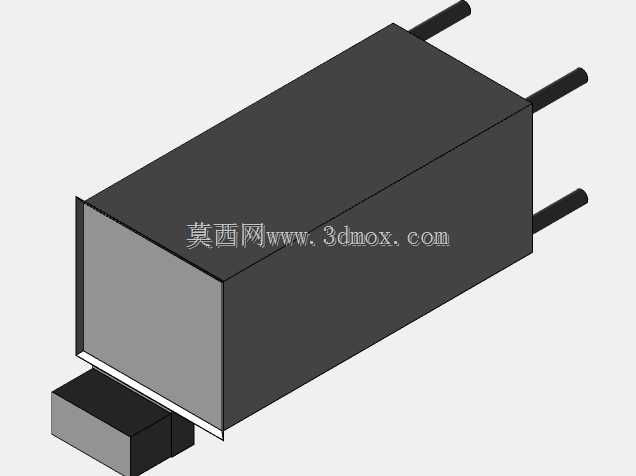

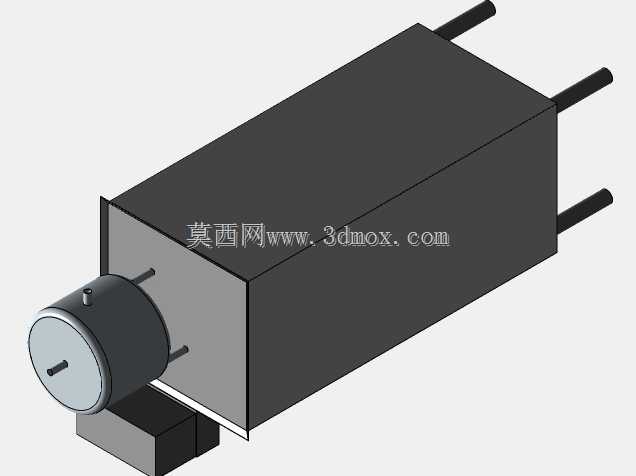

　　在食品、日化、小五金零配件的中小规格袋装产品生产环节，这类立式袋装包装结构是车间末端封装工位的核心执行单元，区别于大型回转式多工位包装线，该结构更适配小批量多品类的柔性生产场景，单条产线部署时占地宽度不足一米，可直接对接上游的计量螺杆、电子秤下料单元，无需额外搭建复杂的钢架支撑平台，对老旧车间的改造适配性极强。从结构布局来看，设备主体采用方通焊接的箱式机架作为承载基础，上部预留的两个外伸杆状结构是热封执行机构的安装导向轴，可根据袋宽规格调整左右封合臂的开合行程，下部突出的块状组件是成品袋的出料导槽，封装完成的袋装产品可直接顺着导槽滑入下方的收集周转箱，无需额外配置出料输送皮带，能大幅压缩单机的部署成本。

　　设计阶段优先考虑了不同材质包装袋的适配性，热封工位的压力调节行程预留了15mm的调整余量，既可以适配厚度0.06mm的薄PE复合膜，也能兼容厚度0.12mm的铝箔自立袋，封合温度的传导路径做了隔热隔断处理，避免长时间运行时机架表面温度过高烫伤操作人员。设备的进料端设置在箱体顶部的居中位置，可直接对接螺杆计量机的出料口，针对粉剂、颗粒、小型五金件等不同形态的物料，只需更换进料口的导流套即可完成适配，无需改动主体机架结构。

　　安装边界方面，设备底部的安装孔位采用通用的80mm间距布局，可直接固定在常规的4040铝型材工作台上，外接的气路、电路接口全部集中在箱体后侧的下部区域，布线时不会与上部的封合动作机构产生干涉，日常维护时拆开箱体侧面板即可接触到全部的传动组件，无需吊装拆卸上部结构。实际运行过程中，该结构的动作逻辑采用单工位往复式设计，袋口撑开、物料装填、热封压合、成品出料四个动作依次串行完成，相比多工位转盘式结构，故障排查难度更低，新操作人员经过半小时培训即可完成日常的参数调整与故障复位，非常适合产能在每分钟20-30袋的中小规模生产场景。

　　针对部分容易扬尘的粉剂物料包装场景，箱体上部的封合区域预留了除尘接口，可外接小型工业吸尘器，避免封合过程中粉料夹在封口位置导致封合强度不足的问题。设备的导向轴采用直线轴承支撑，长期运行的磨损量极小，日常维护只需定期加注润滑脂即可，无需频繁更换易损配件。从结构建模的细节来看，所有的钣金折弯件都预留了合理的折弯避让间隙，焊接机架的安装面都做了铣平处理，保证后续装配时各个动作组件的同轴度误差控制在0.1mm以内，避免运行过程中出现卡袋、封合错位的问题。出料导槽的倾斜角度设置为35度，既可以保证成品袋顺利滑落，也不会因为角度过大导致袋内物料抛洒出来，针对重量超过500g的重袋包装场景，导槽表面还可以粘贴防滑耐磨的聚氨酯垫，降低包装袋滑落过程中的磨损风险。
