双圆盘旋转式牧草割草作业机具结构

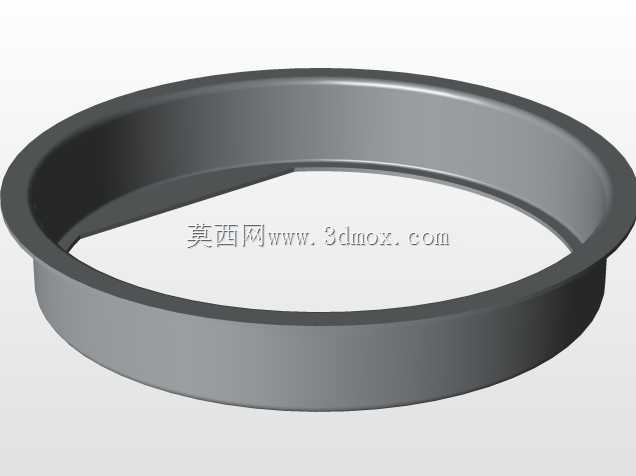

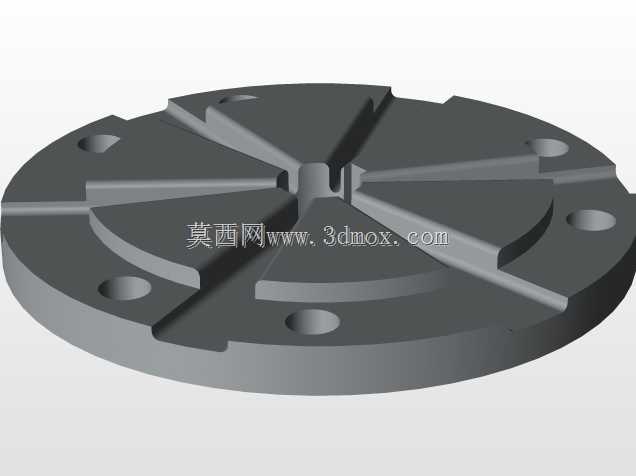

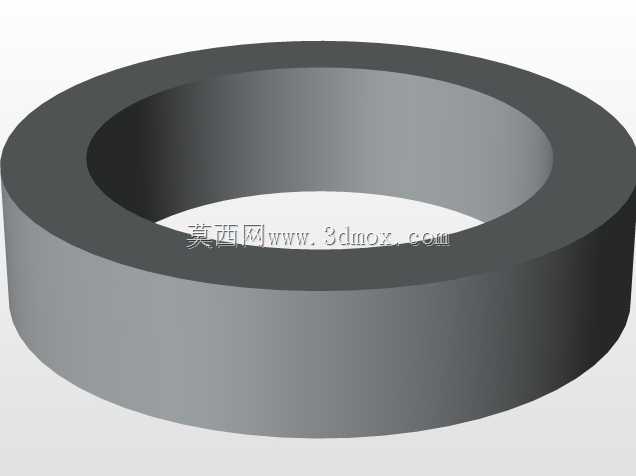

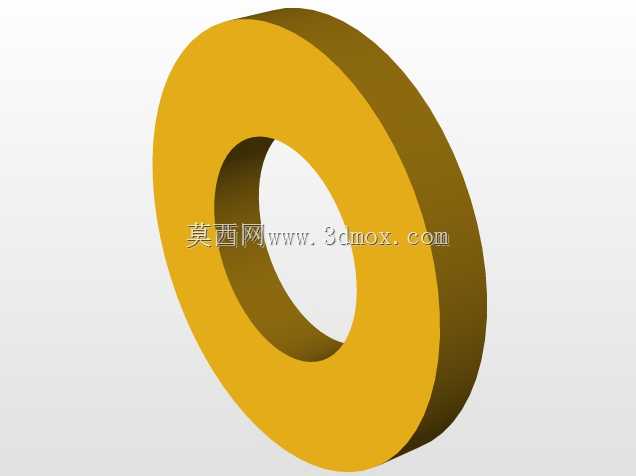

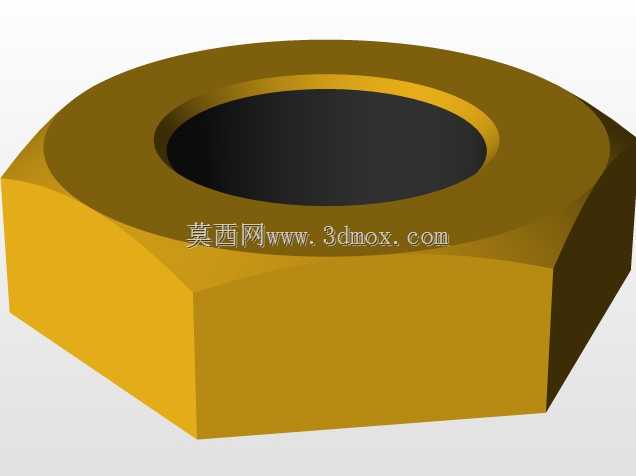

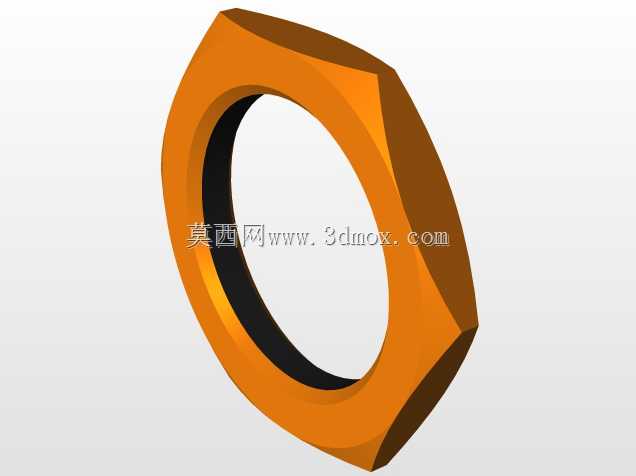

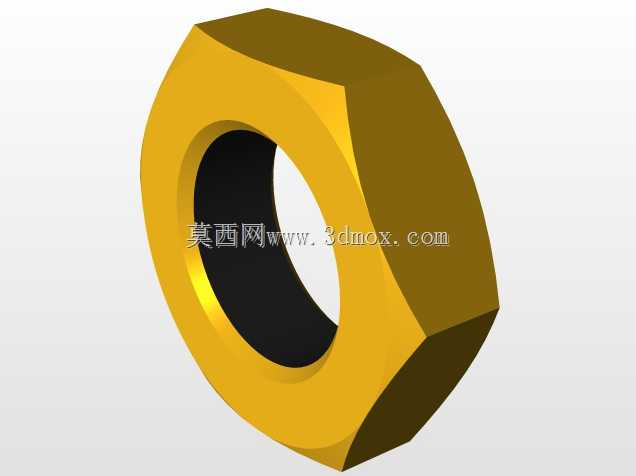

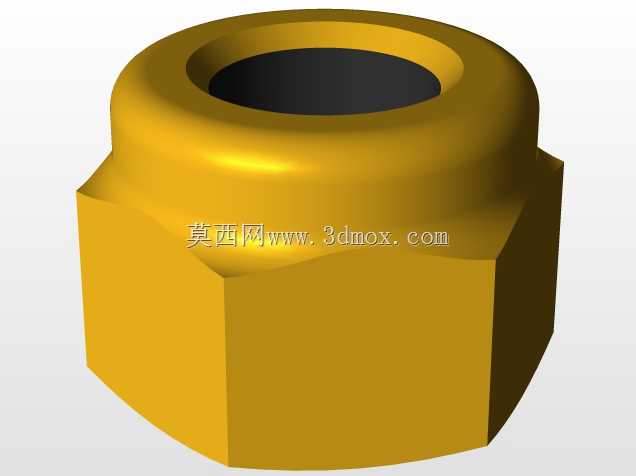

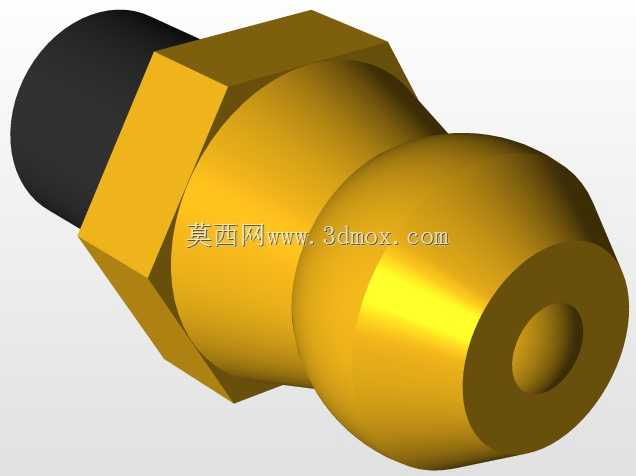

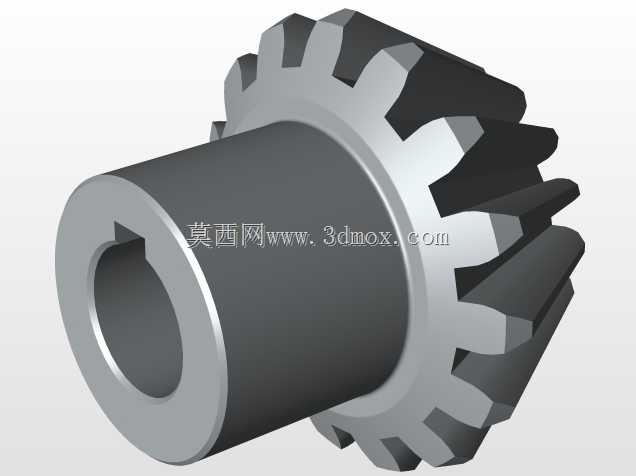

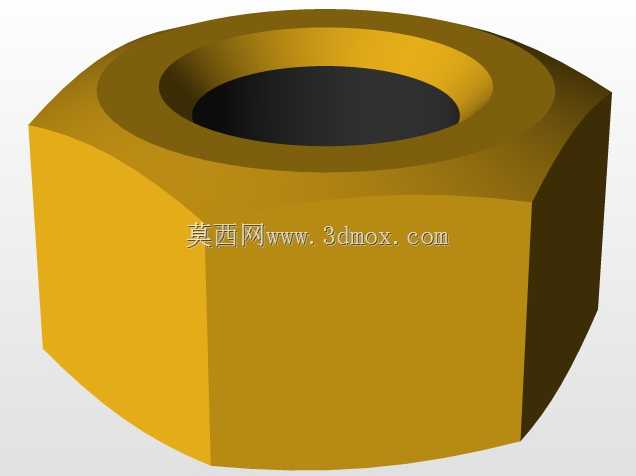

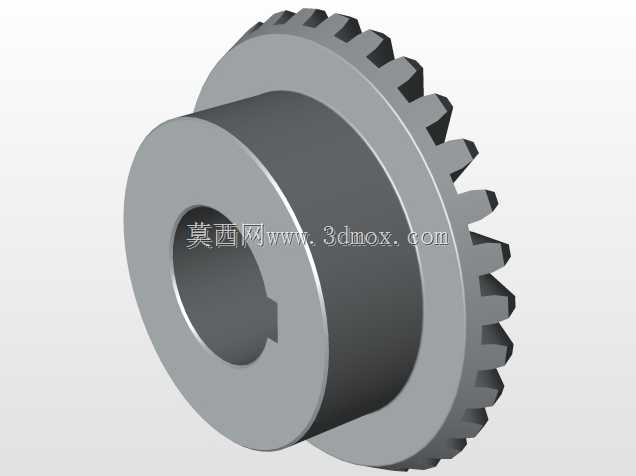

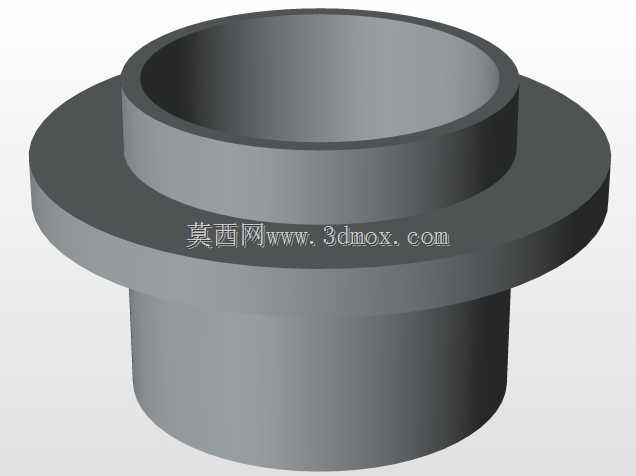

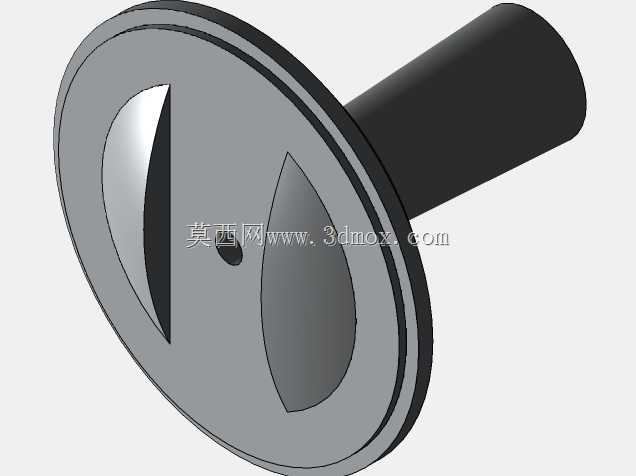

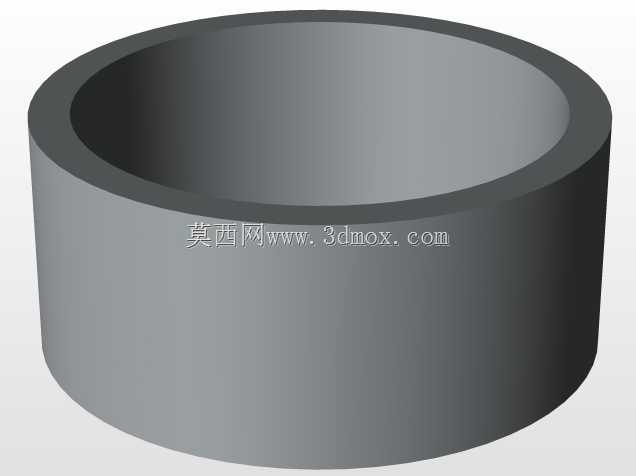

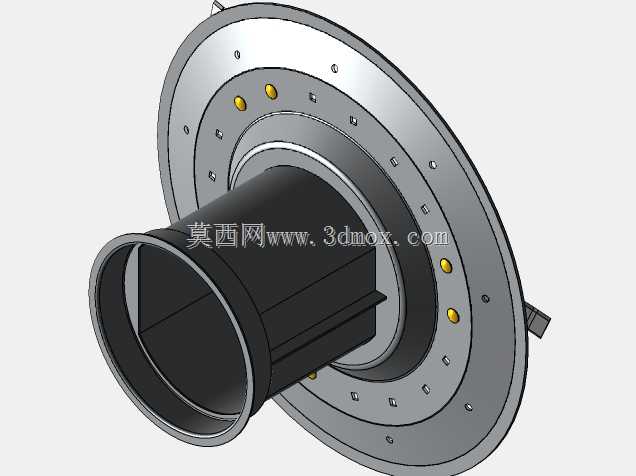

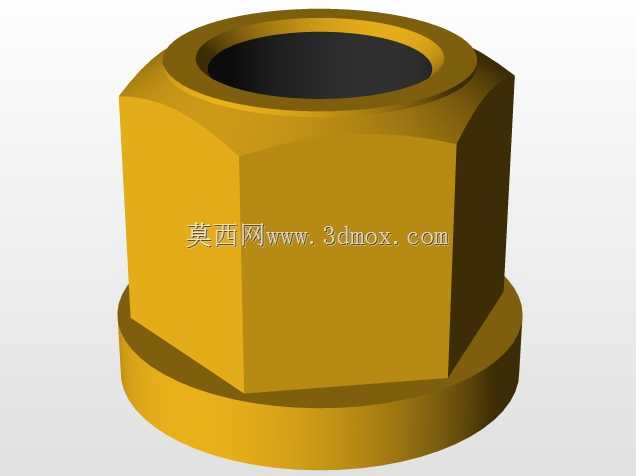

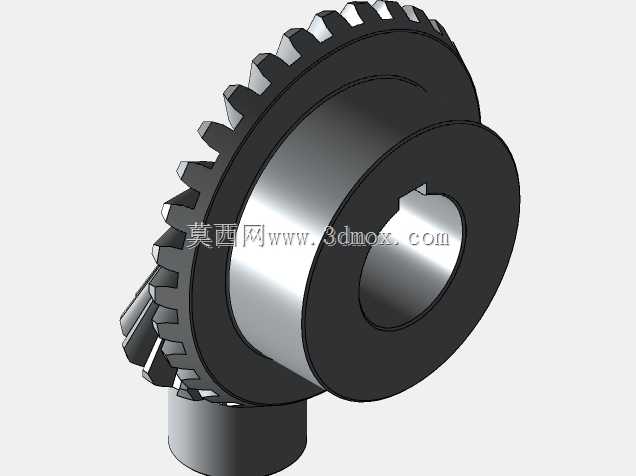

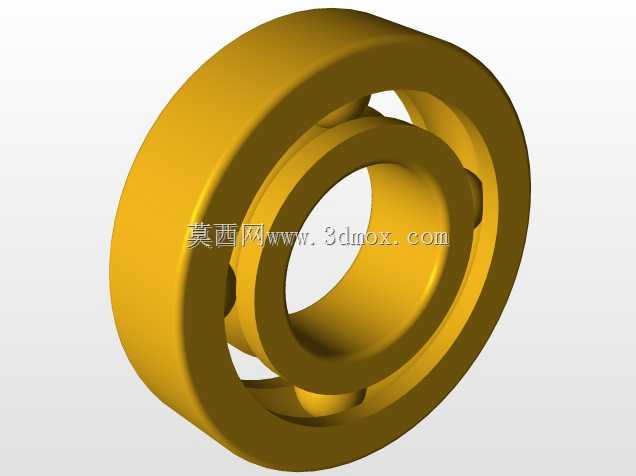

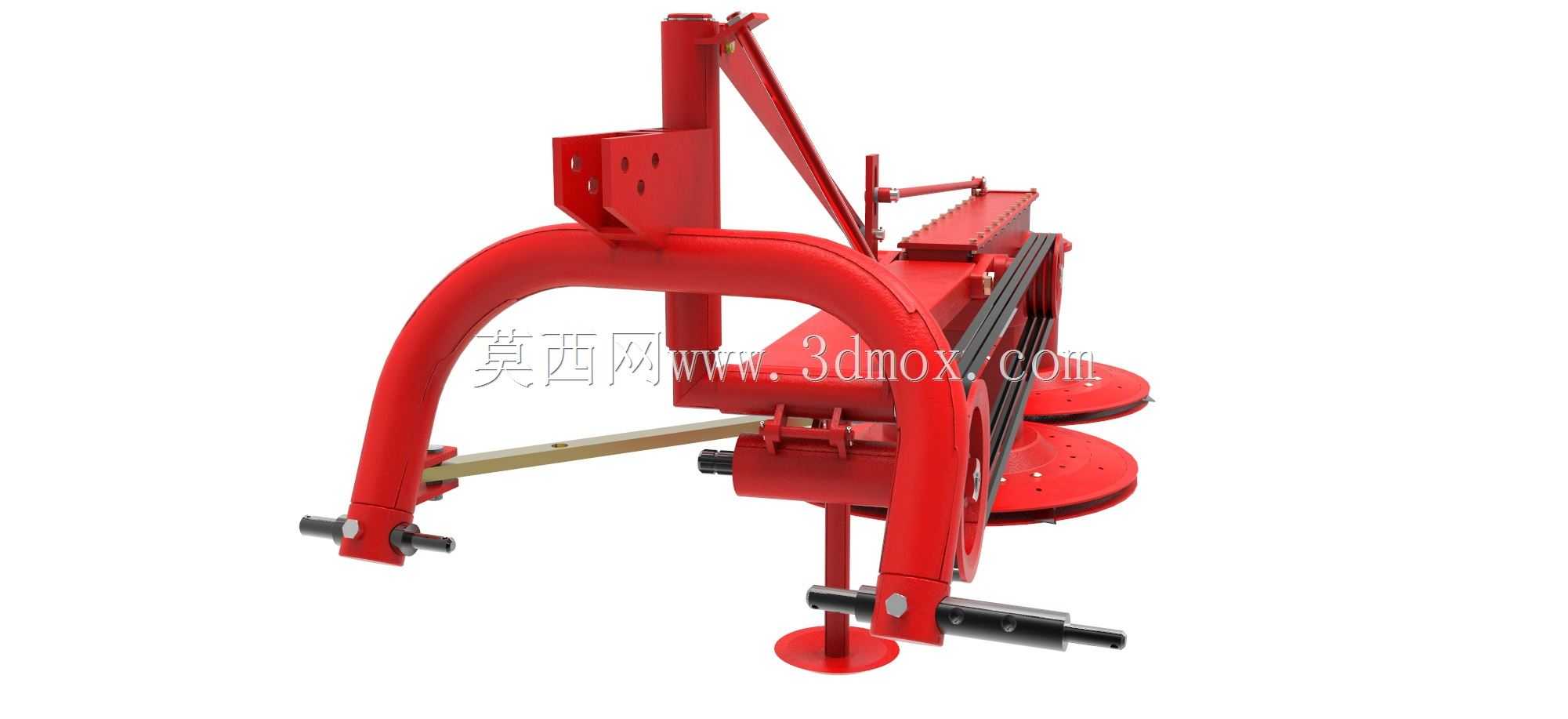

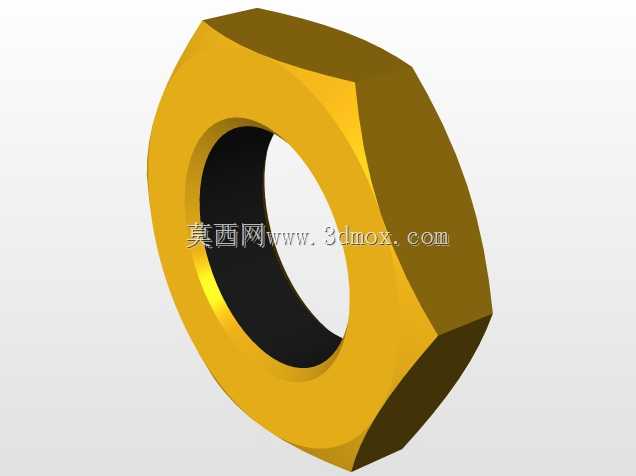

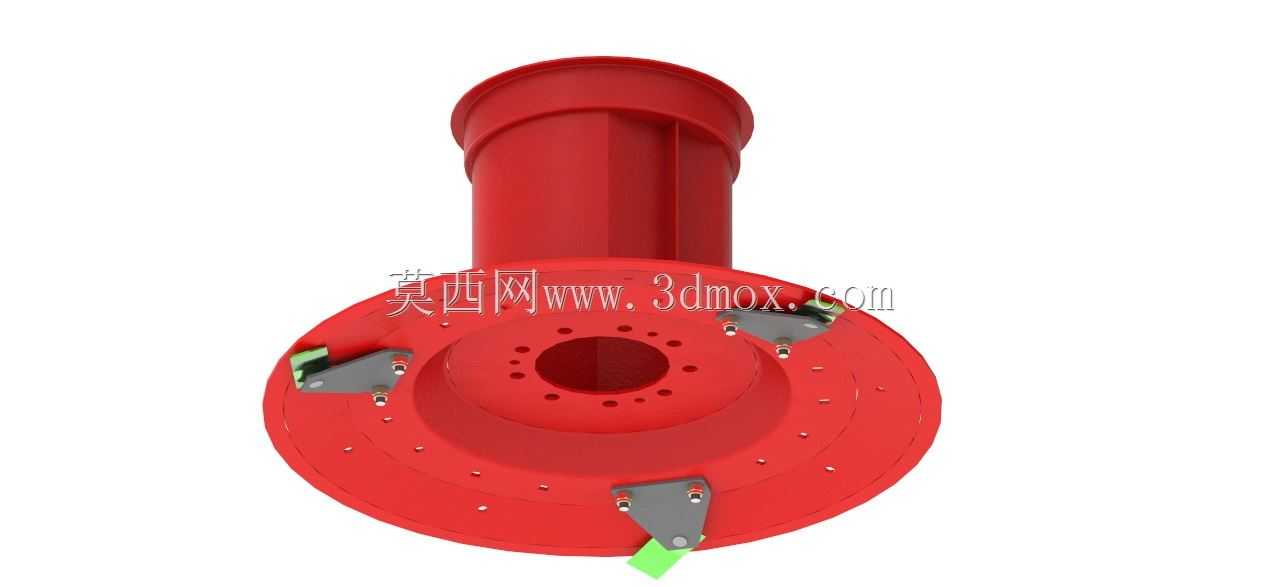

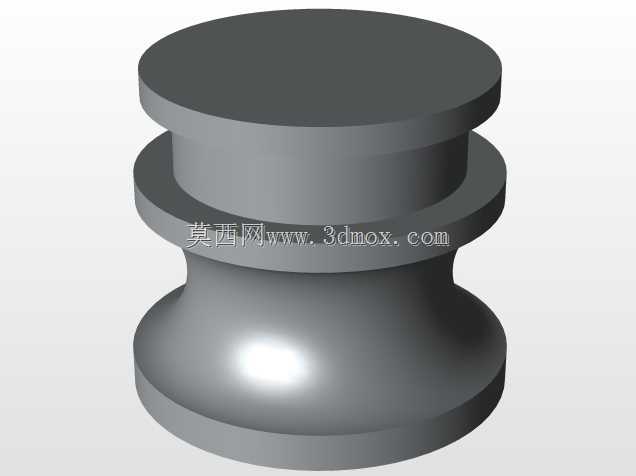

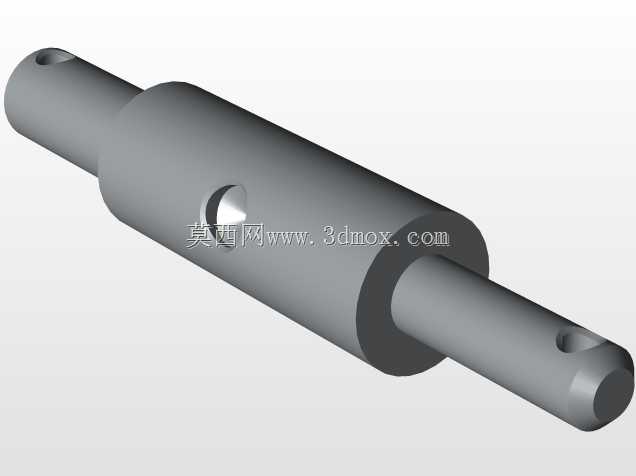

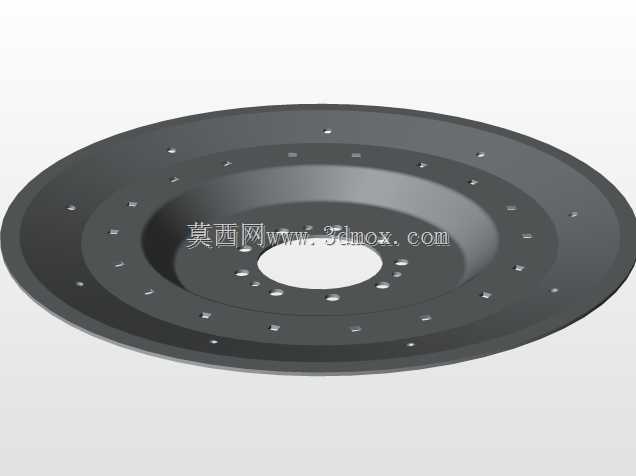

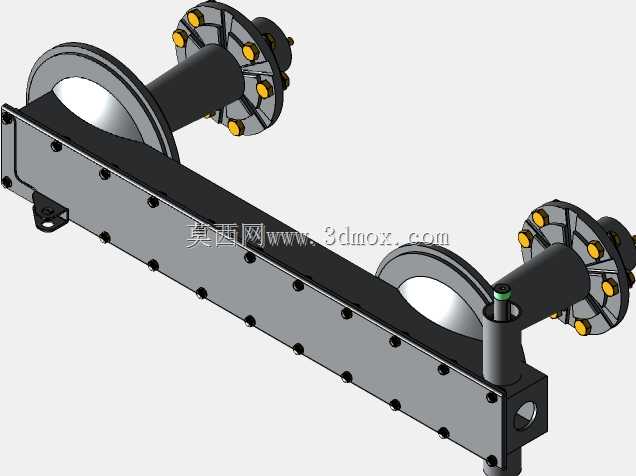

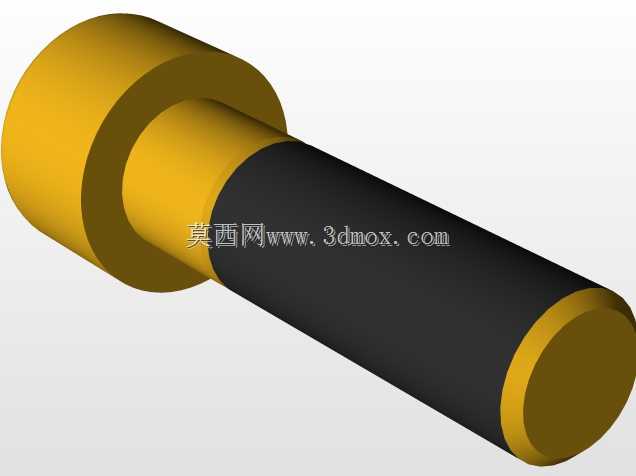

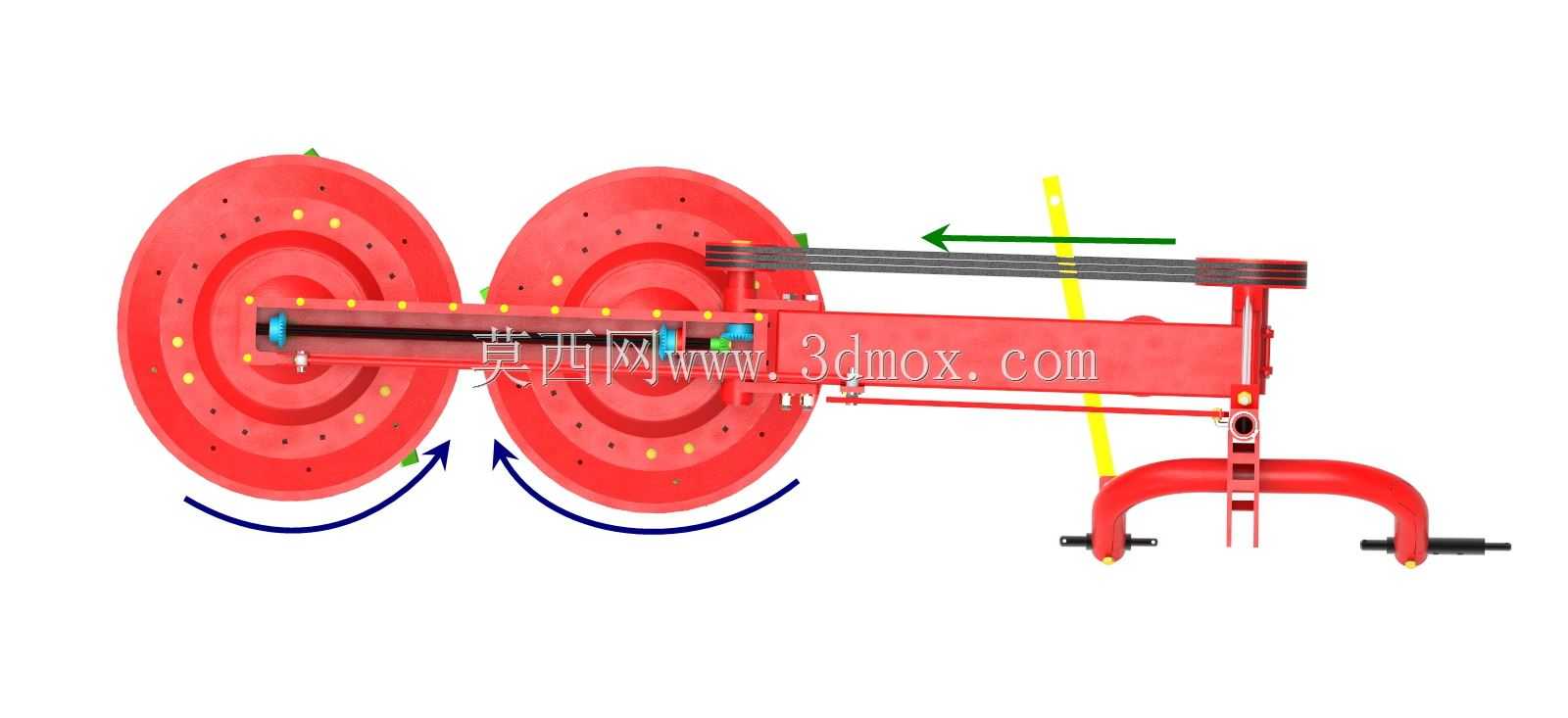

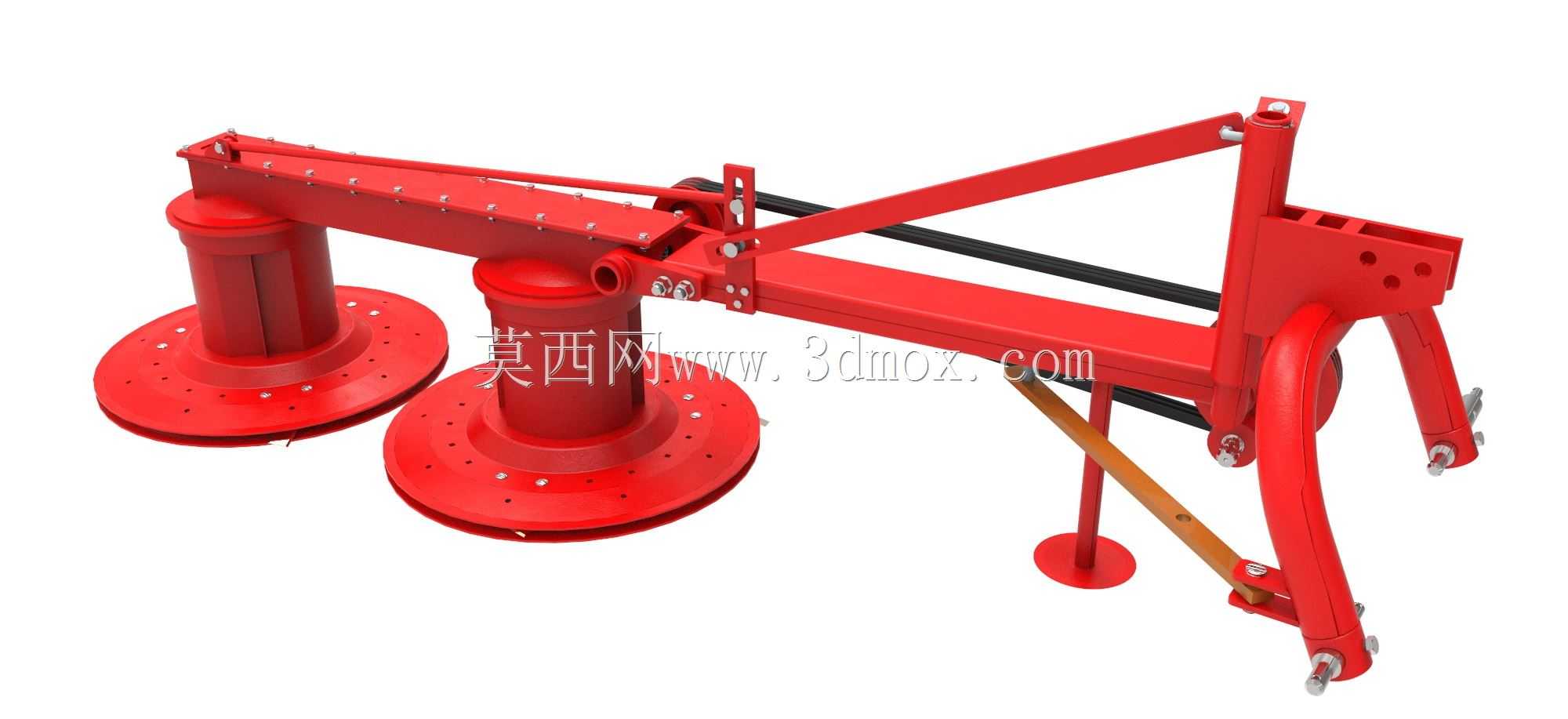

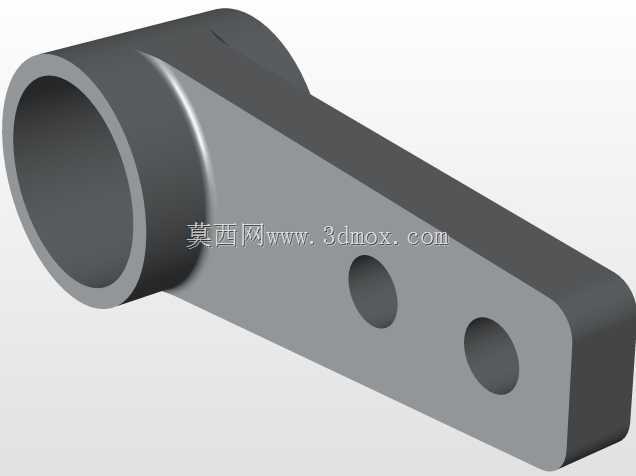

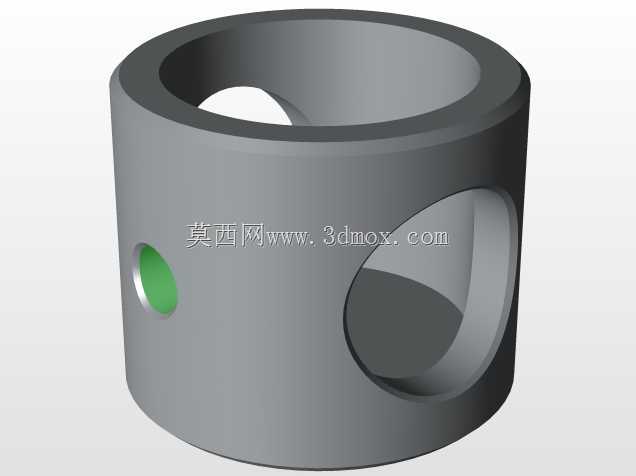

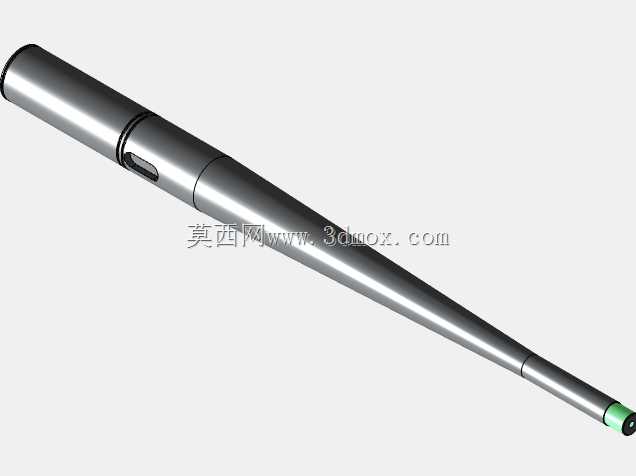

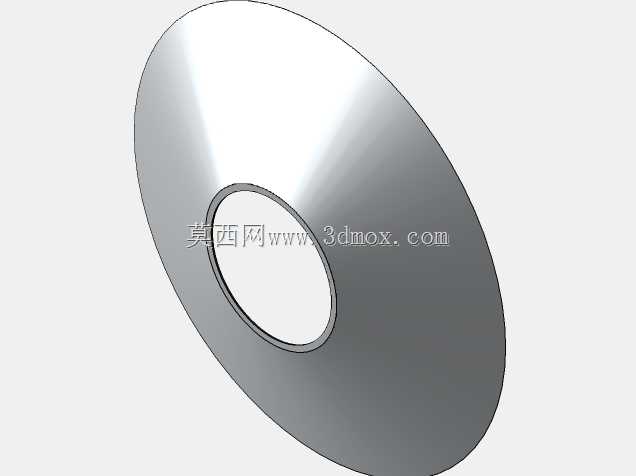

　　这款双圆盘旋转割草部件主要适配中小型轮式拖拉机后置三点悬挂挂载场景，多用于丘陵、平原地块的天然草场、人工种植苜蓿、黑麦草等饲草作物的收割作业，也可承担田间杂草清理、果园行间覆草切割的相关作业需求，作业时可根据饲草晾晒需求调整切割留茬高度，避免切割过低带起泥土影响饲草洁净度，同时减少对草场根系的破坏。从结构设计逻辑来看，整机采用对称双圆盘布置，两个切割盘通过中间的齿轮传动箱获取动力，动力输入轴位于机架后侧，可直接对接拖拉机后输出轴的动力传递路线，传动路径短，动力损耗控制在较低水平，传动箱内部采用锥齿轮换向结构，将输入的纵向旋转动力转换为两个圆盘的水平反向旋转运动，旋转方向经过匹配设计，可将切割下的饲草向两个圆盘中间的铺放通道推送，形成均匀连续的草条，减少后续搂草、捡拾作业的工序复杂度。切割盘采用大直径冲压成型结构，盘面均匀分布切割刀座，每个刀座通过销轴铰接甩刀式切割刀片，作业过程中刀片随圆盘高速旋转产生离心力，保持切割刃口向外张开的状态，遇到石块、土埂等硬质障碍物时，刀片可绕销轴向后回转避让，避免刚性碰撞造成刀片崩断、传动件过载损坏的问题，相比往复式切割器，这种旋转切割结构对作物粗细、密度的适应性更强，不易出现堵草、卡滞的故障，作业速度可提升30%以上。

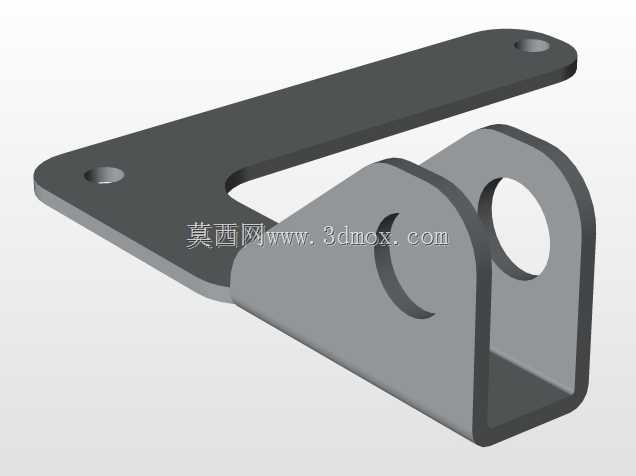

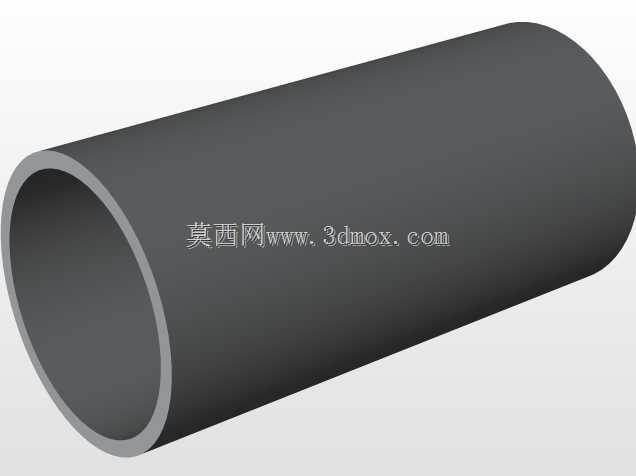

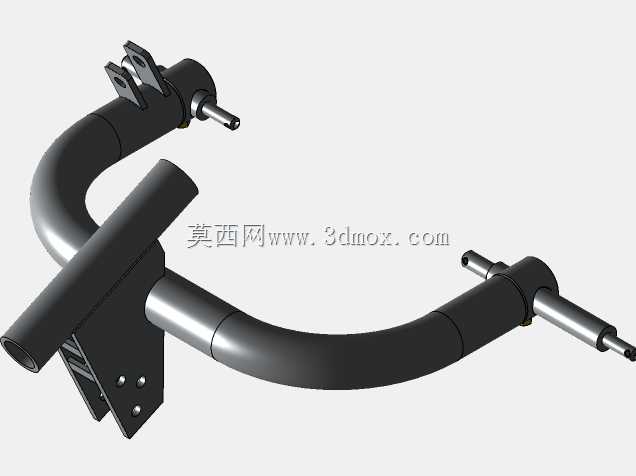

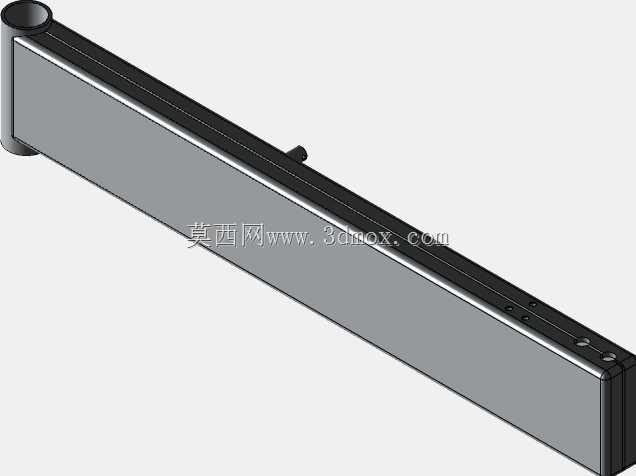

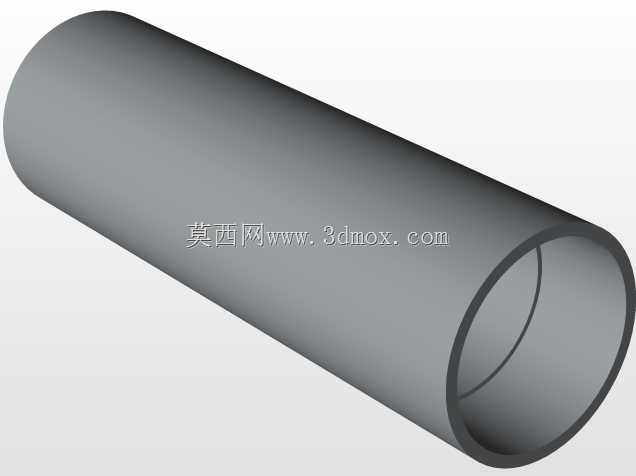

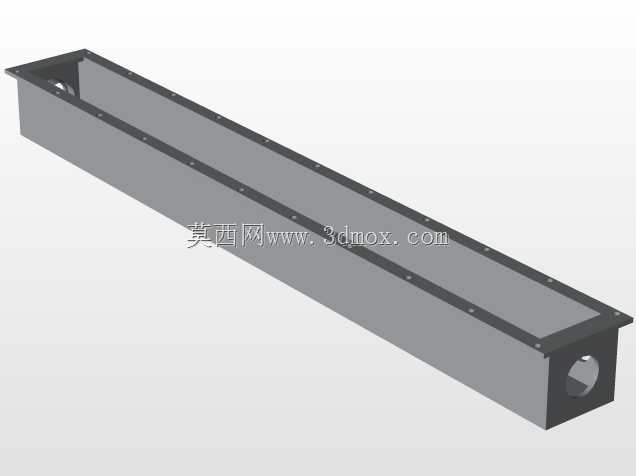

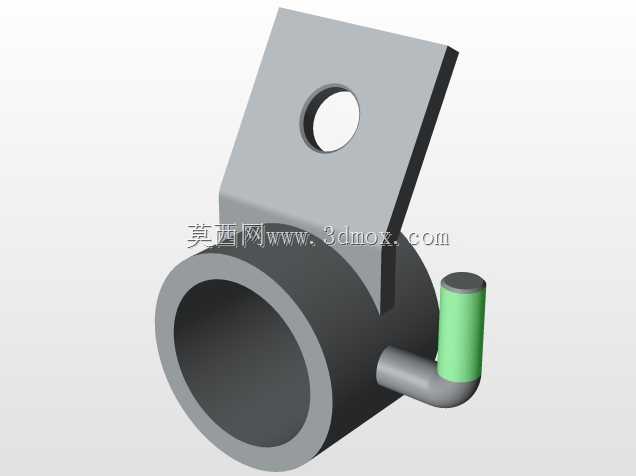

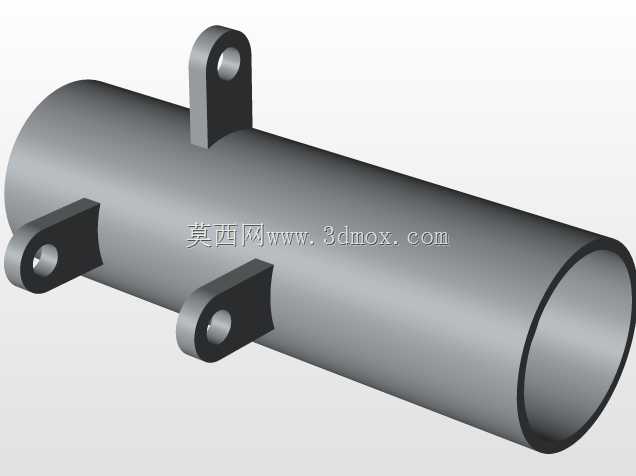

　　机架主体采用矩形钢管焊接成型，整体做了等强度优化，在传动箱安装位、悬挂连接位做了局部加厚处理，减少作业过程中的结构形变，后侧的三点悬挂连接架严格匹配标准拖拉机悬挂尺寸，上拉杆、两个下拉杆的连接销孔位置符合通用农机挂载规范，用户无需额外改装即可直接挂接使用，悬挂架上设置了多档位高度调节孔位，可通过调整下拉杆连接位置配合拖拉机液压系统，实现10厘米到80毫米区间的留茬高度调节，适配不同草场、不同作物的收割需求。

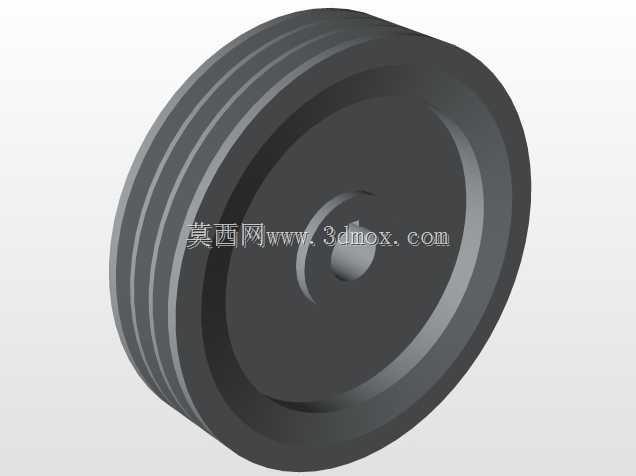

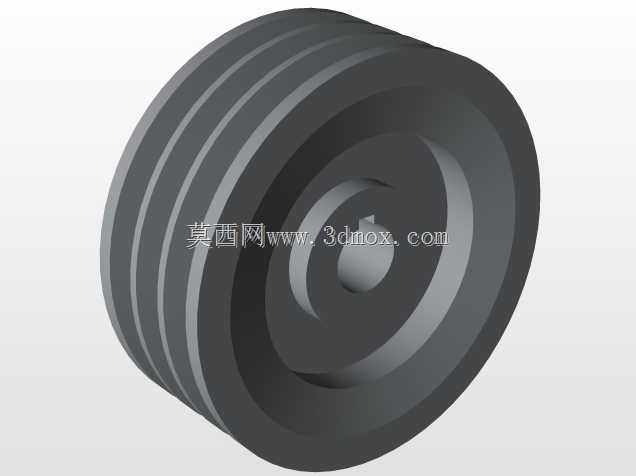

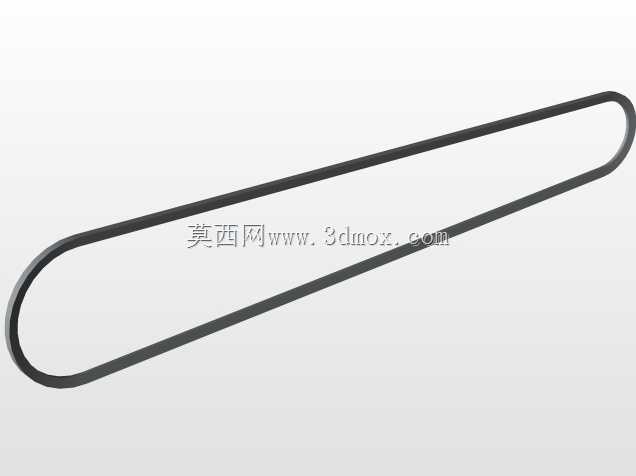

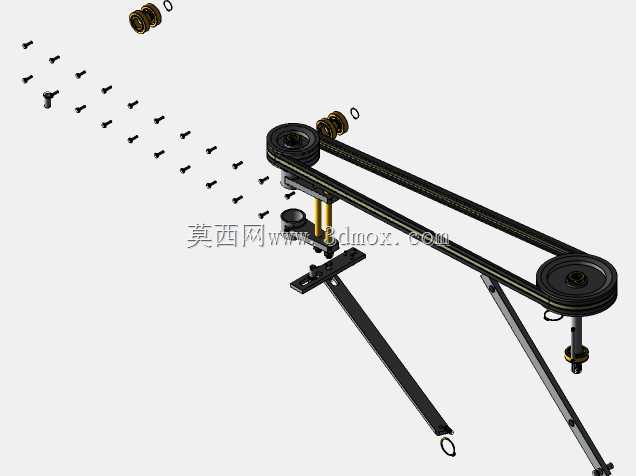

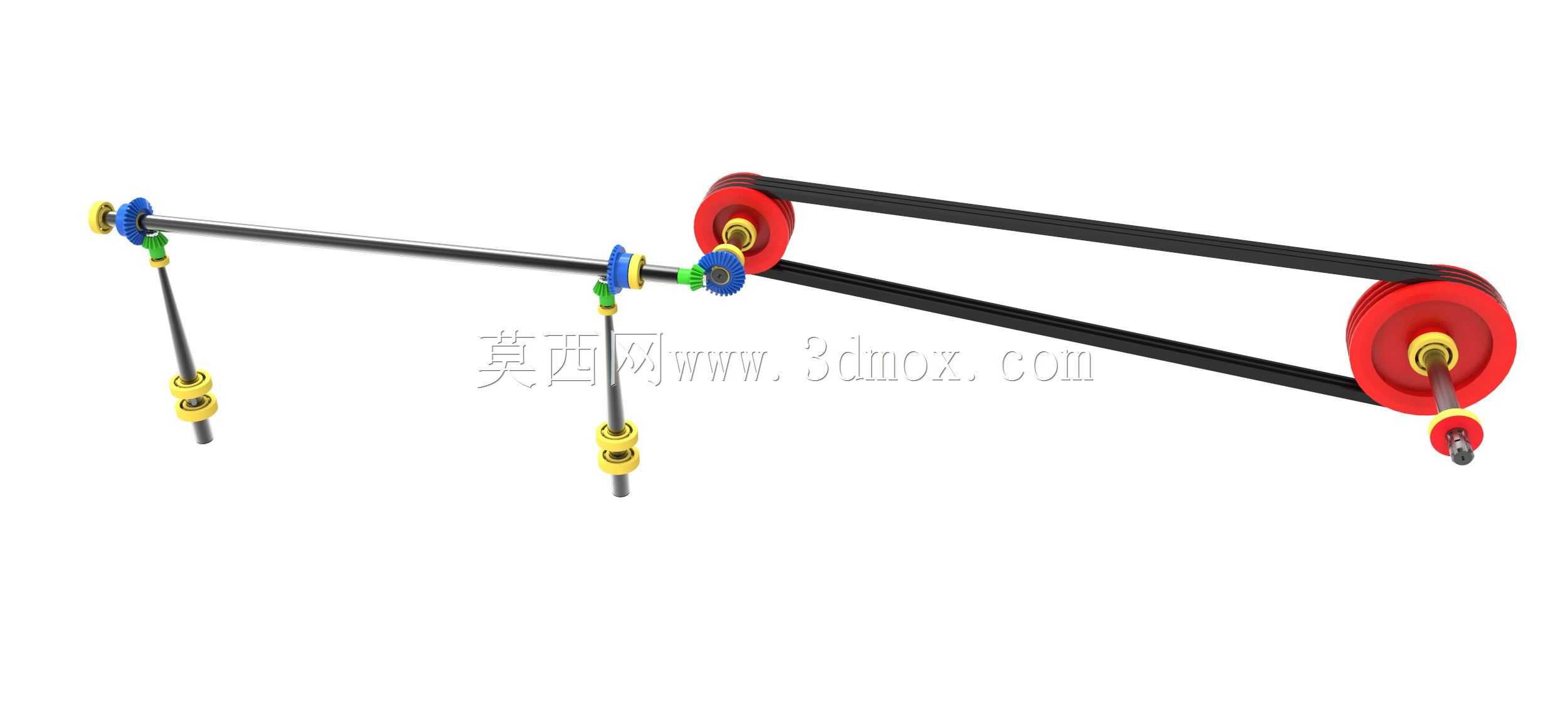

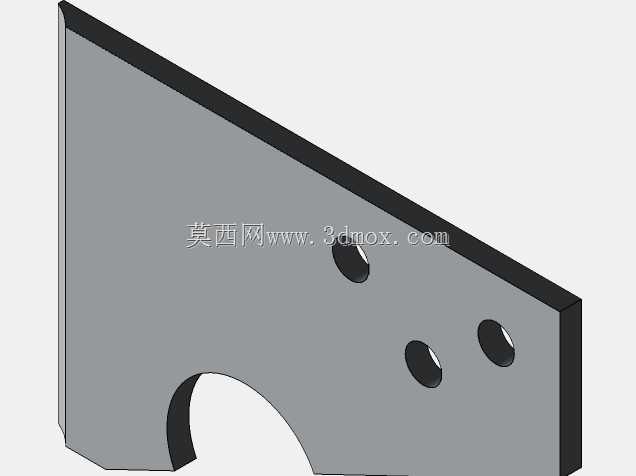

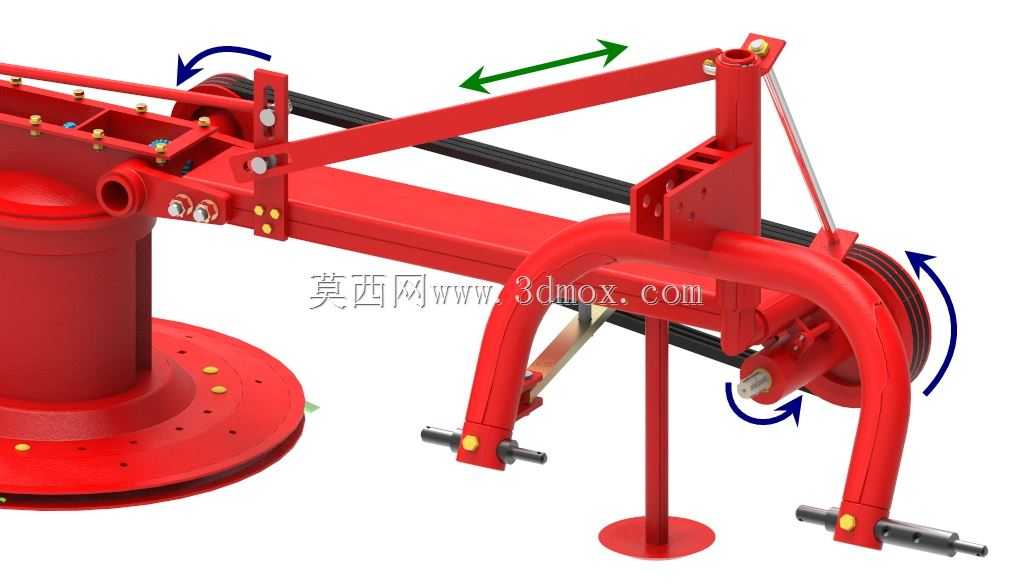

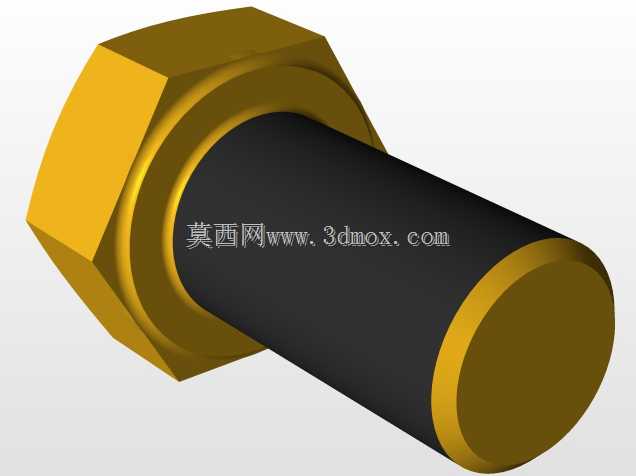

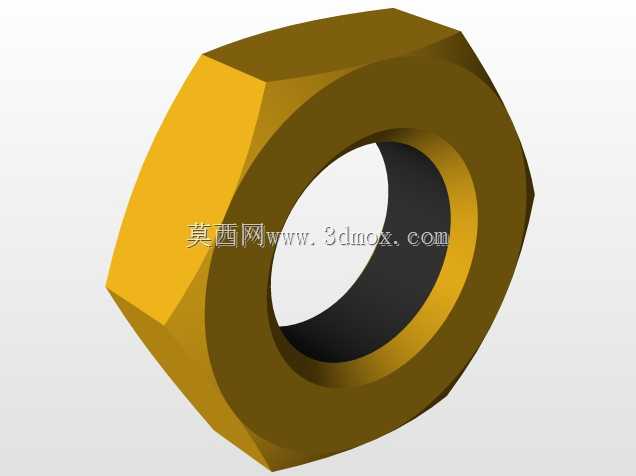

　　两个切割盘的外侧设置了弧形挡草护板，一方面可限制切割下的草屑飞溅范围，避免碎草抛洒到未收割区域，另一方面可在作业遇到田埂、障碍物时起到防护作用，避免切割盘直接碰撞硬质物体造成结构变形，护板采用薄钢板滚压成型，通过螺栓固定在机架侧边，磨损后可单独快速更换，降低维护成本。传动系统的皮带张紧结构设置在机架上部的横置安装位，采用弹簧自动张紧结构，可在皮带出现磨损拉长时自动补偿张紧力，避免皮带打滑造成功率损失，同时可在传动系统遇到瞬时过载时，通过皮带打滑起到过载保护作用，避免内部齿轮、轴件受冲击载荷断裂。

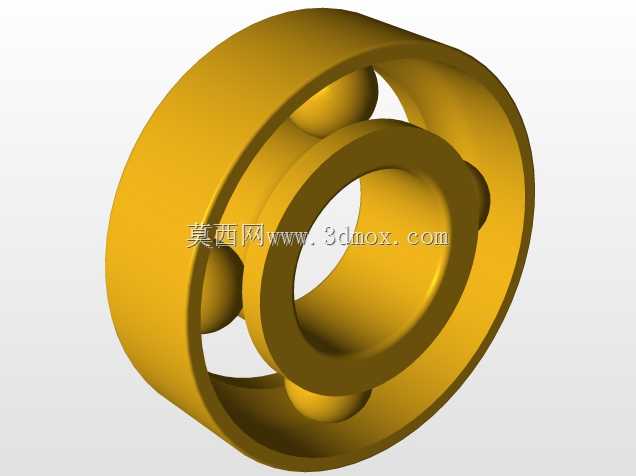

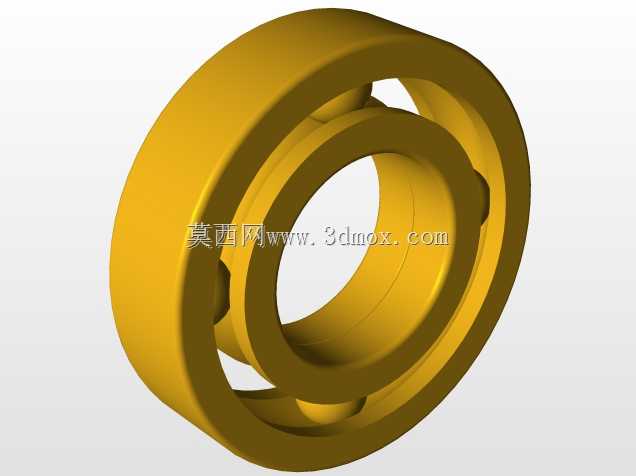

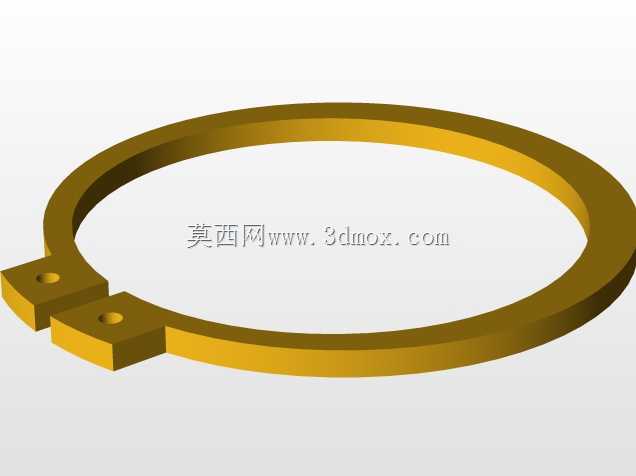

　　整机的安装边界经过优化，横向作业幅宽覆盖两个圆盘的切割范围，作业时两个圆盘的切割区域存在少量重叠，不会出现漏割的问题，纵向尺寸控制在合理范围，挂接后拖拉机转弯半径不会出现明显增加，适配小地块的转弯作业需求，机架下部设置了两个限深支撑滑掌，作业时滑掌贴地滑行，可随地面起伏自动调整切割高度，避免地面不平整造成的留茬高度不一致、切割盘刮土的问题。从建模细节来看，所有转动副的配合间隙都按照实际农机装配公差设置，切割刀片的铰接间隙、齿轮传动的侧隙、轴承安装位的配合尺寸都符合实际加工要求，可直接用于农机设计的结构验证、作业动作仿真，也可作为农机教学的演示模型使用，帮助设计人员直观理解旋转割草机的动力传递路线、作业动作逻辑，在进行衍生型号设计时，可直接调整圆盘直径、传动箱速比、悬挂架尺寸，快速适配不同马力段拖拉机、不同作业幅宽的设计需求，减少重复建模的工作量。
