多级平行轴动力传动齿轮箱结构设计

　　在工业动力传输场景中，这类平行轴多级齿轮箱是连接动力源与执行端的核心中间部件，常见于输送线驱动、轻工设备传动、小型机床进给机构等需要匹配转速与输出扭矩的工况中，承担着将原动机高转速低扭矩的输出特性，转换为工作端所需低转速高扭矩动力的核心作用，同时可通过不同齿数比的齿轮副搭配，实现多档位转速输出适配不同负载工况。从结构设计逻辑来看，该齿轮箱采用多级圆柱直齿轮平行排布的方案，输入轴与输出轴保持平行布局，箱体内依次排布不同模数、齿数的齿轮副，每一级齿轮啮合都实现固定的减速比，整体传动链的传动效率损失控制在合理区间，直齿轮的选用也兼顾了加工便利性与传动精度，适合中低负载、恒定转速方向的传动场景，避免斜齿轮带来的轴向力对轴承选型与箱体刚度提出额外要求。

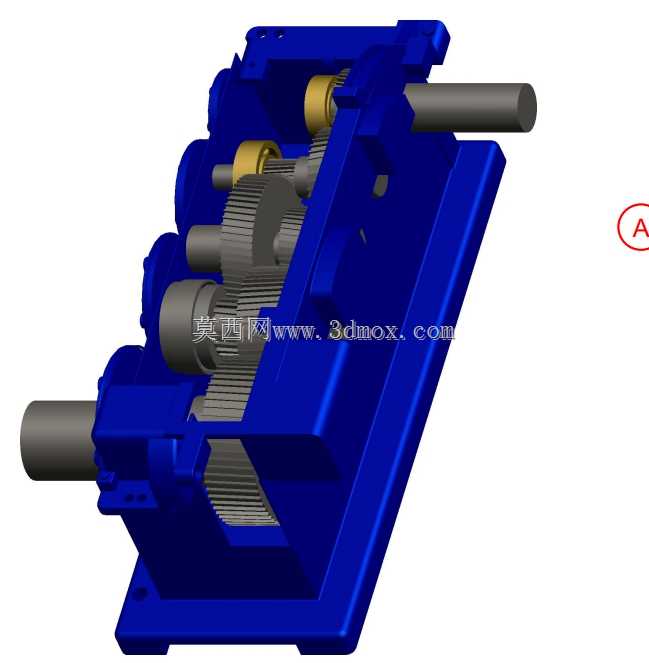

　　箱体采用剖分式蓝色涂装壳体结构，安装底座预留了标准螺栓固定孔位，可直接通过螺栓紧固在设备安装基座上，输入输出轴均伸出箱体外侧，轴端预留了键槽结构，方便与联轴器、带轮等传动连接件进行配合安装，轴伸位置设计有密封结构安装位，可加装油封防止箱体内润滑油泄漏，同时阻挡外部粉尘、碎屑进入箱体内部磨损齿轮啮合面。设计过程中首先根据目标传动比与额定输出扭矩，确定各级齿轮的模数、齿数与齿宽参数，校核齿轮接触强度与弯曲强度满足负载要求，再根据齿轮排布的轴向尺寸确定箱体内腔的空间边界，保证齿轮啮合时齿顶与箱体内壁留有足够安全间隙，避免运转过程中出现剐蹭；轴承位的同轴度公差在建模时做了严格约束，保证每根传动轴两端的轴承安装孔保持同轴，避免轴系运转时出现偏载导致轴承过早失效。

　　箱体的外形轮廓做了圆角过渡处理，既避免应力集中在边角位置，也能减少铸造或加工过程中的工艺缺陷，安装底座的平面度要求在设计时做了明确标注，保证安装后箱体不会出现翘曲变形，影响内部齿轮的啮合间隙。注油孔与放油孔的位置设置在箱体合理位置，注油孔位于箱体上部方便日常加注润滑油，放油孔位于箱体底部最低位置，方便换油时彻底排空箱体内废油，油位观察结构可直观判断箱体内润滑油液位是否在合理区间，避免缺油导致齿轮干磨损坏。

　　从安装边界来看，该齿轮箱的轴向总长度、径向宽度与中心高尺寸均适配常规中小型工业设备的安装空间，输入轴与输出轴的轴径尺寸符合通用传动连接件的标准规格，不需要额外定制转接件即可完成配套安装，轴伸长度也预留了足够的安装空间，方便安装联轴器、锁紧螺母等固定零件。实际应用中，这类齿轮箱可适配常规交流异步电机作为动力输入，通过联轴器直连或者带轮传动连接电机输出轴，输出端可连接输送机滚筒、设备主轴等执行部件，稳定传递额定范围内的扭矩，日常维护仅需定期检查润滑油状态、紧固安装螺栓即可，结构可靠性高，故障点少，适合长时间连续运转的工业工况。建模过程中对齿轮的齿形做了精确还原，啮合间隙按照标准公差预留，可直接用于装配干涉检查、运动仿真验证，也可作为同类型齿轮箱改型设计的基础参考模型，调整齿轮参数即可快速适配不同传动比、不同扭矩要求的应用场景。
