十字轴式万向通用联轴器结构设计

在各类工业传动系统的布局中，两轴之间的偏移补偿始终是结构设计阶段需要优先考量的核心问题，实际设备装配过程中，受加工精度偏差、机架受力形变、运行振动位移、长期磨损沉降等多重因素影响，主动轴与从动轴很难保持严格的同轴对中状态，若采用刚性连接结构，轴系会在运行中产生极大的附加交变载荷，轻则加剧轴承、密封件的磨损速度，重则引发轴段疲劳断裂、传动部件损毁等严重故障，这类可补偿两轴综合偏移的万向联轴器，正是为解决这类工程实际问题而被广泛应用的核心传动部件。

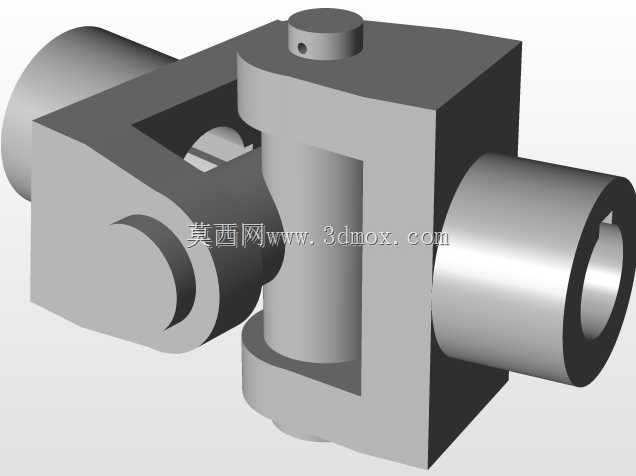

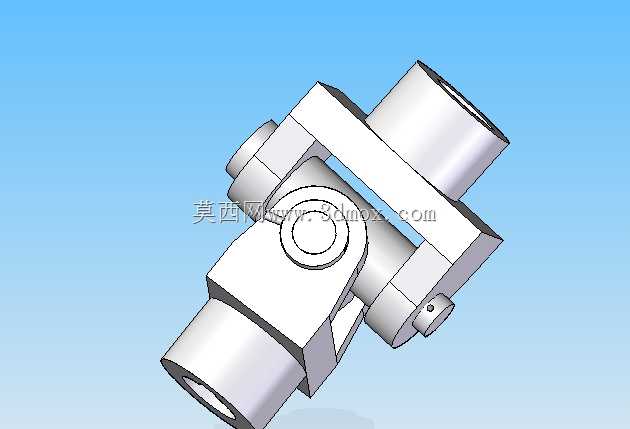

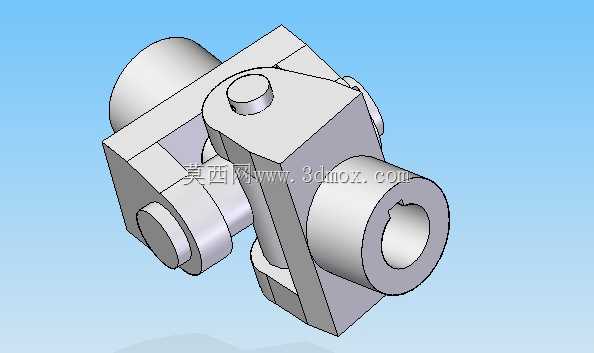

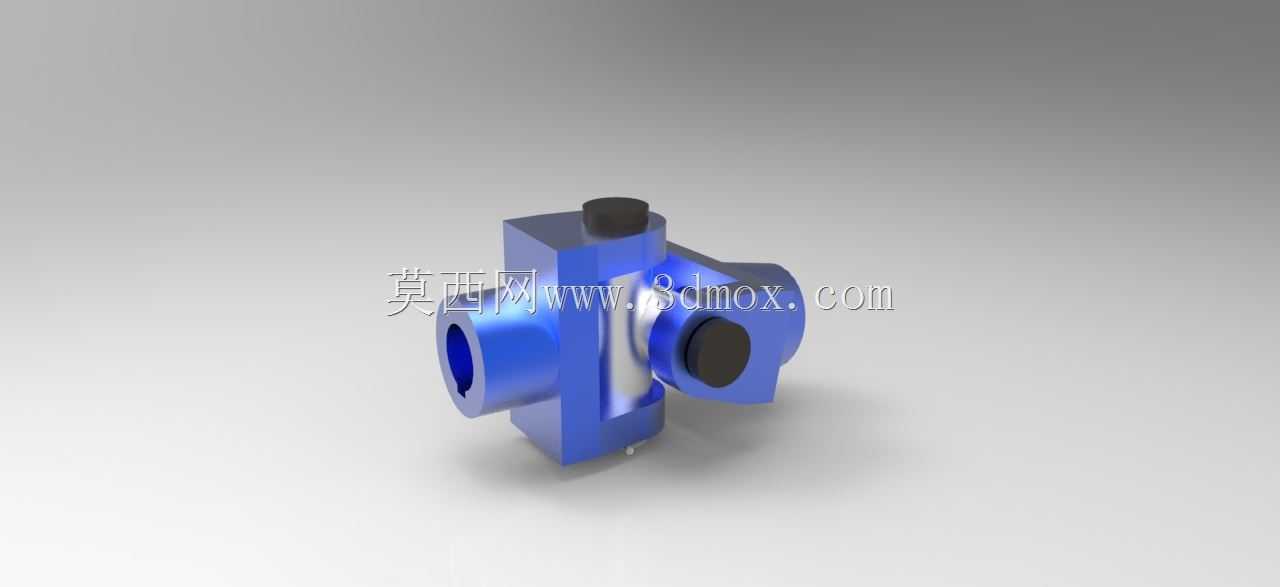

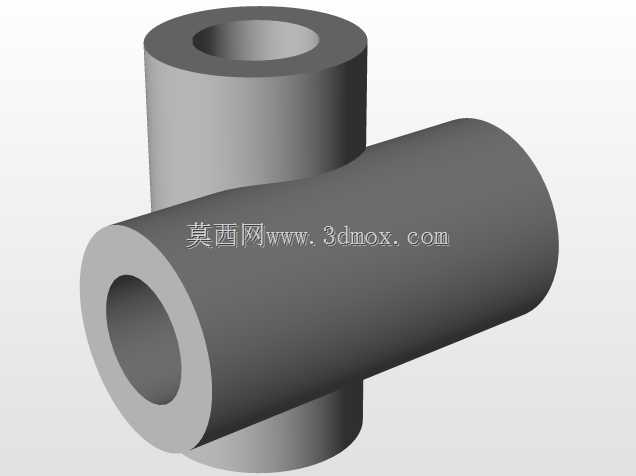

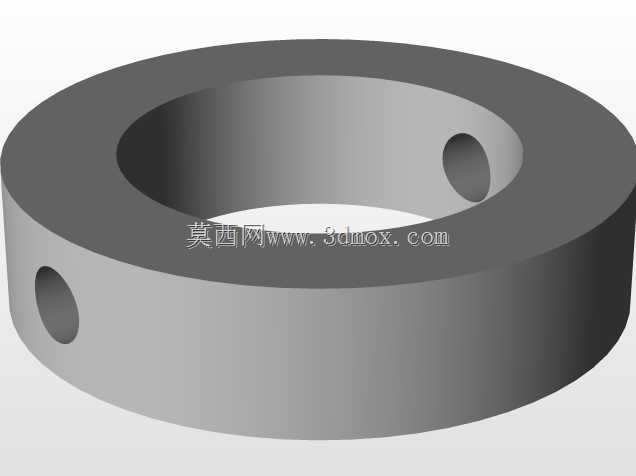

从结构构型来看，该款联轴器采用经典的十字轴式万向铰接结构，两端为带内孔的轴套结构，可分别与主动端、从动端的轴段通过键连接或过盈配合实现周向固定，中间通过十字形的铰接轴将两个轴套的叉形接头连接为整体，十字轴的四个轴颈分别与两个叉头的轴承孔配合，可实现两个垂直方向的角度摆动，这种结构让联轴器能够补偿两轴之间的角向偏移、径向偏移以及轴向的少量窜动，在角向偏移量不超过设计允许范围的工况下，可稳定传递旋转扭矩，不会出现卡滞或附加载荷陡增的问题。

在实际应用场景中，这类联轴器的适配范围极广，在轻工输送设备的动力传输段，可用于连接减速电机输出轴与输送辊筒的输入轴，抵消机架焊接变形带来的轴系不对中问题；在小型机床的进给传动链中，可用于伺服电机与滚珠丝杠的连接，补偿安装过程中产生的同轴度误差，保证进给运动的平稳性；在农业机械、园林工具的动力传输部位，这类结构简单、维护便捷的联轴器可适应户外作业带来的机架振动、轴系偏移问题，无需频繁调整对中精度即可稳定工作；在阀门驱动装置的传动链路中，它可以连接电动执行器的输出轴与阀杆，补偿阀杆受介质压力产生的径向位移，保证扭矩传递的可靠性。

设计这类联轴器的三维模型时，首先要明确额定传递扭矩的边界，根据不同工况的载荷特性确定十字轴的轴颈直径、叉头的截面厚度，避免在冲击载荷下出现结构屈服失效；其次要合理设计铰接部位的配合间隙，间隙过小会导致摆动卡滞，无法实现偏移补偿功能，间隙过大则会在正反转切换时产生回程间隙，影响传动精度，对于有正反转频繁切换需求的工况，还需要在铰接部位设计预紧结构，消除传动空程；轴套内孔的尺寸公差需要根据连接方式确定，采用平键连接时要符合键槽的形位公差要求，保证与轴段的配合精度，避免运行中出现键的压溃或轴套的窜动。

从安装边界来看，这类联轴器的轴向尺寸较为紧凑，相较于弹性套柱销联轴器，其径向占用空间更小，适合安装空间局促的传动部位；安装时不需要严格保证两轴的同轴度，允许的角向偏移量通常可达数度，可大幅降低现场装配的对中难度，缩短设备安装调试的周期；铰接部位的润滑结构设计也十分关键，十字轴的轴颈与轴承孔之间需要预留润滑通道，可定期加注润滑脂降低磨损，延长部件的使用寿命，对于免维护需求的工况，也可采用自润滑轴承衬套，减少后期维护工作量。

在传动特性方面，单个十字轴万向联轴器存在瞬时传动比波动的问题，当主动轴以恒定转速旋转时，从动轴的转速会随角向偏移量的变化产生周期性波动，偏移角度越大，转速波动越明显，因此在转速稳定性要求高的工况下，通常会采用双联布置的方式，将两个万向联轴器配合使用，通过中间轴的相位调整抵消转速波动，保证从动端的转速平稳；而在对转速稳定性要求不高、仅需传递扭矩的一般工况下，单个使用即可满足需求，同时还能简化结构、降低制造成本。

建模过程中需要重点关注各铰接部件的运动干涉问题，要模拟最大允许偏移角度下的运动状态，确认叉头与十字轴、轴套之间不存在运动干涉，保证摆动过程顺畅；各受力部位的圆角过渡需要符合机械设计的工艺要求，避免应力集中导致的疲劳失效，叉头与轴套的连接部位要保证足够的结构强度，能够承受额定扭矩下的弯曲与剪切载荷。
