在常规中小功率机械传动场景中,直齿圆柱齿轮是应用覆盖范围最广的动力传递构件,这类零件常见于轻工输送设备、小型机床进给机构、阀门驱动装置、农用机具的传动链路中,核心作用是在平行轴之间传递恒定转速比的旋转动力,相比斜齿轮它没有轴向分力,安装调试的容错空间更大,轴向定位结构也更简单,适合对安装空间轴向尺寸限制较严格的传动工位。
从实际建模的工程逻辑来看,这类直齿轮的设计首先要匹配安装边界:中心轴孔的尺寸需要和配套传动轴的直径形成公差配合,通常选用基孔制的过渡配合,保证扭矩传递过程中不会出现轴孔打滑,同时也方便拆装维护;轮体的总宽度需要和啮合配对齿轮的齿宽形成错位余量,一般主动轮齿宽会比从动轮宽出2到5毫米,抵消装配时的轴向窜动带来的啮合面积损失。齿顶圆、齿根圆的尺寸严格遵循渐开线齿廓的几何关系,齿顶部分做微小的圆角过渡,避免热处理和传动啮合过程中出现应力集中导致的崩齿问题,齿根的过渡圆弧也需要按照模数匹配对应半径,降低长期交变载荷下的疲劳断裂风险。
设计过程中采用参数化驱动的思路,把模数、齿数、压力角、齿顶高系数、顶隙系数这些核心参数做成可变量,通过表格关联齿廓上的渐开线点位坐标,调整参数时就能自动生成对应规格的齿轮模型,不需要每次重新绘制齿廓曲线,大幅提升同系列不同参数齿轮的建模效率。轮齿的渐开线曲面需要保证足够的形状精度,因为齿廓的形位误差会直接影响传动过程中的平稳性,误差过大时会出现传动噪音、啮合冲击,甚至加速齿面磨损。

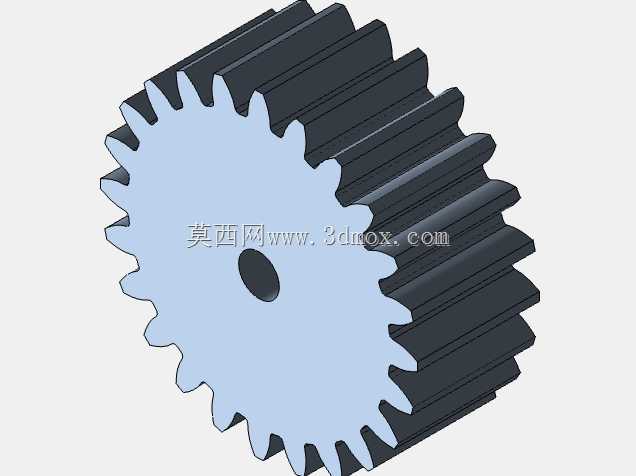

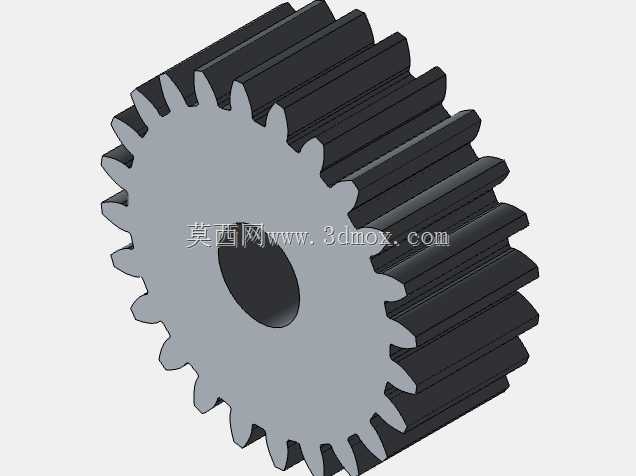

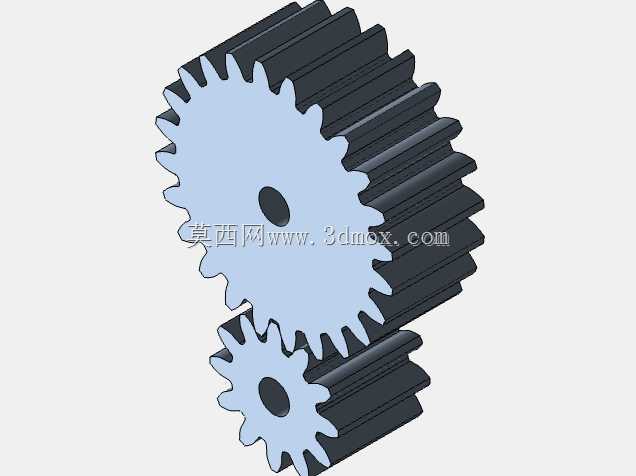

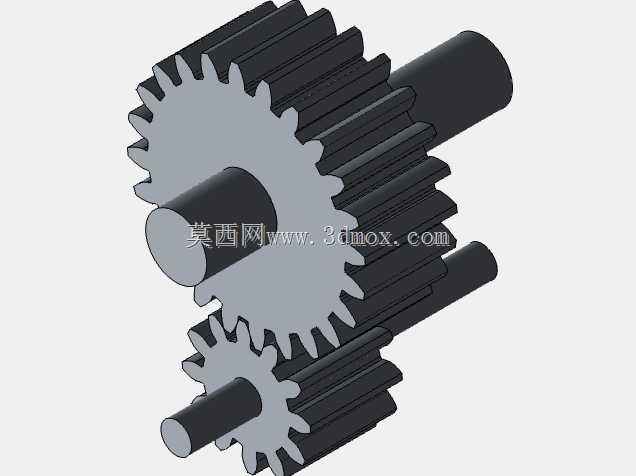

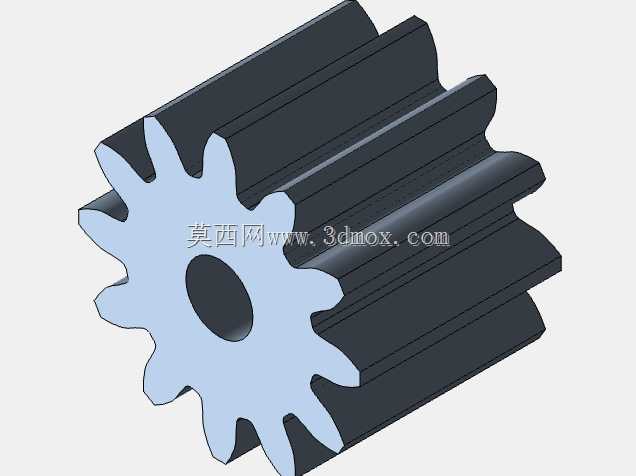

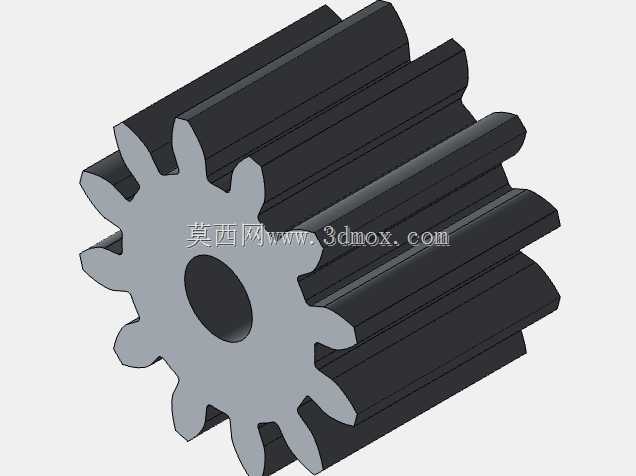

从结构特性来看,这款直齿轮采用实心轮体结构,适合小模数、小外径的应用场景,当齿轮外径较大时才会考虑辐板式或者轮辐式结构来减重,实心结构的加工工艺性更好,滚齿、插齿工序的装夹更方便,整体刚性也更强,适合重载冲击不大的中低速传动场景。安装时需要保证两啮合齿轮的轴线平行度在公差范围内,齿面接触斑点沿齿高、齿长方向的占比符合设计要求,才能保证设计寿命内的稳定运行。日常选型时,需要根据传动比确定齿数匹配关系,根据传递扭矩计算模数和齿宽,根据安装空间确定轮体的外径和轴孔尺寸,同时还要考虑工况的润滑条件,开式传动和闭式传动的齿面硬度选择、参数预留都有区别,开式传动因为容易进入粉尘杂质,需要适当放大模数预留磨损余量,闭式传动则可以更高精度等级来提升传动平稳性降低噪音。
建模过程中需要注意轮齿的阵列精度,保证每个轮齿的周节误差在允许范围内,中心轴孔的同轴度、端面的跳动公差都要在建模时预留对应的基准参考,方便后续工程图导出时标注形位公差,指导生产加工。这类直齿轮没有轴向力,支撑轴承只需要承受径向载荷,轴承选型和支撑结构的设计也会更简单,能降低整套传动机构的整体成本,这也是它在很多民用、工业小型传动场景中被广泛使用的核心原因。
