直角双输出差速三通齿轮传动结构

这套直角双输出差速的三通齿轮传动结构，核心解决的是单动力输入下，两个垂直方向输出轴存在转速差的动力分配场景，常见于小型农用作业机具、轻工输送线的分动单元、小型特种作业设备的动力分流模块中。从实际应用场景来看，这类结构不需要额外布置差速器壳体的冗余空间，输入轴沿水平方向布置，两个输出轴分别沿垂直于输入轴的两个正交方向延伸，能够在狭窄的安装空间内完成动力的90度转向与分流，尤其适合安装边界受限、无法布置常规平行轴分动箱的设备场景。

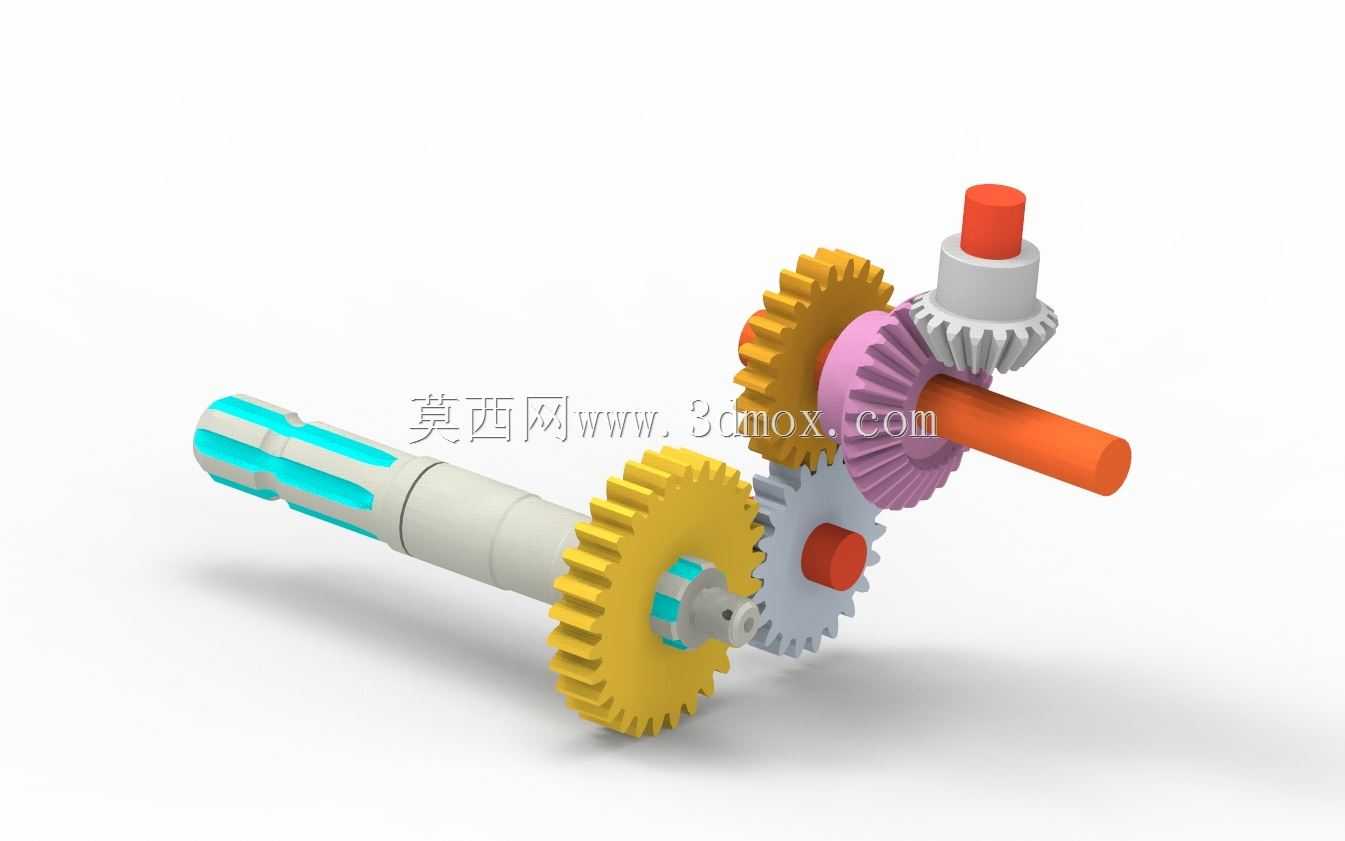

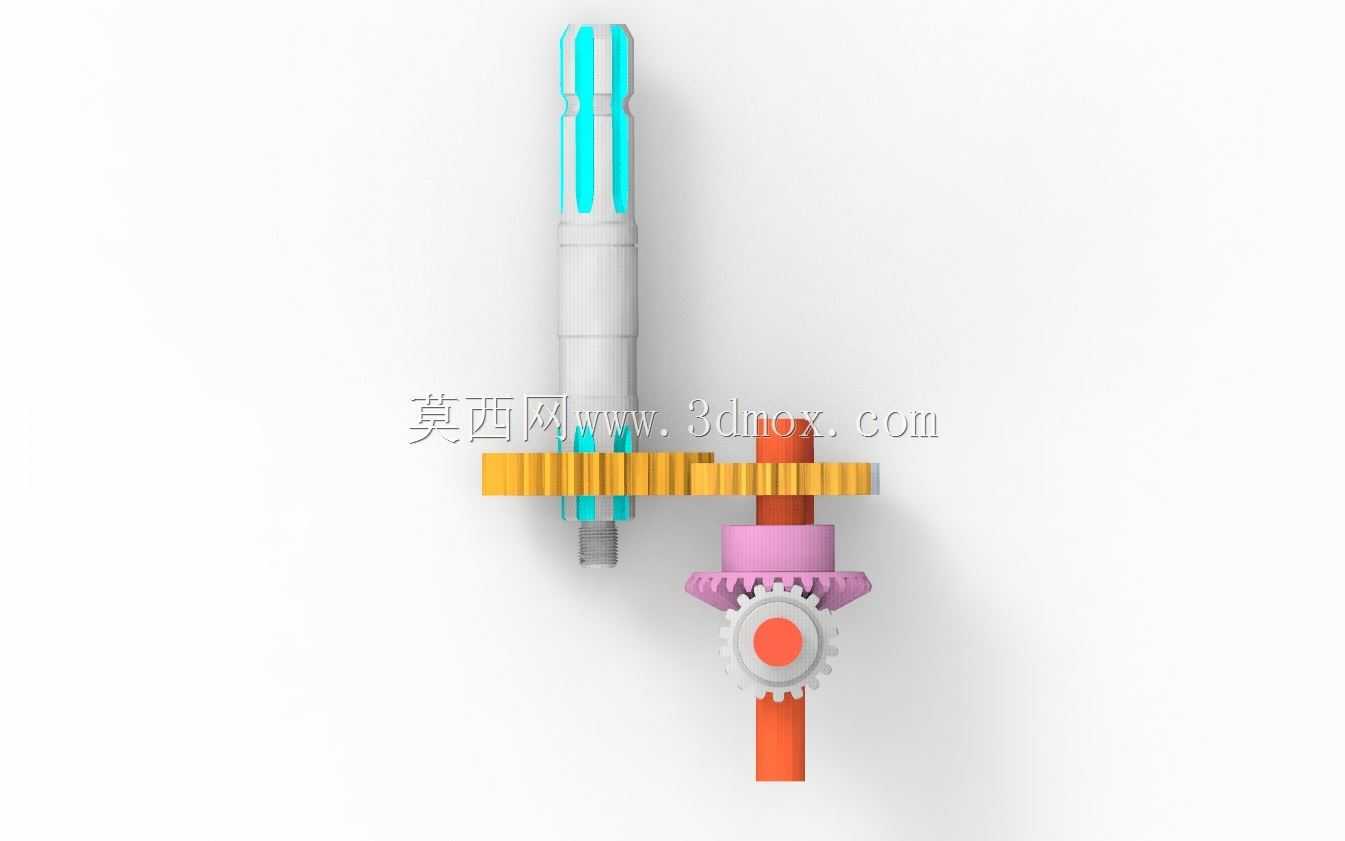

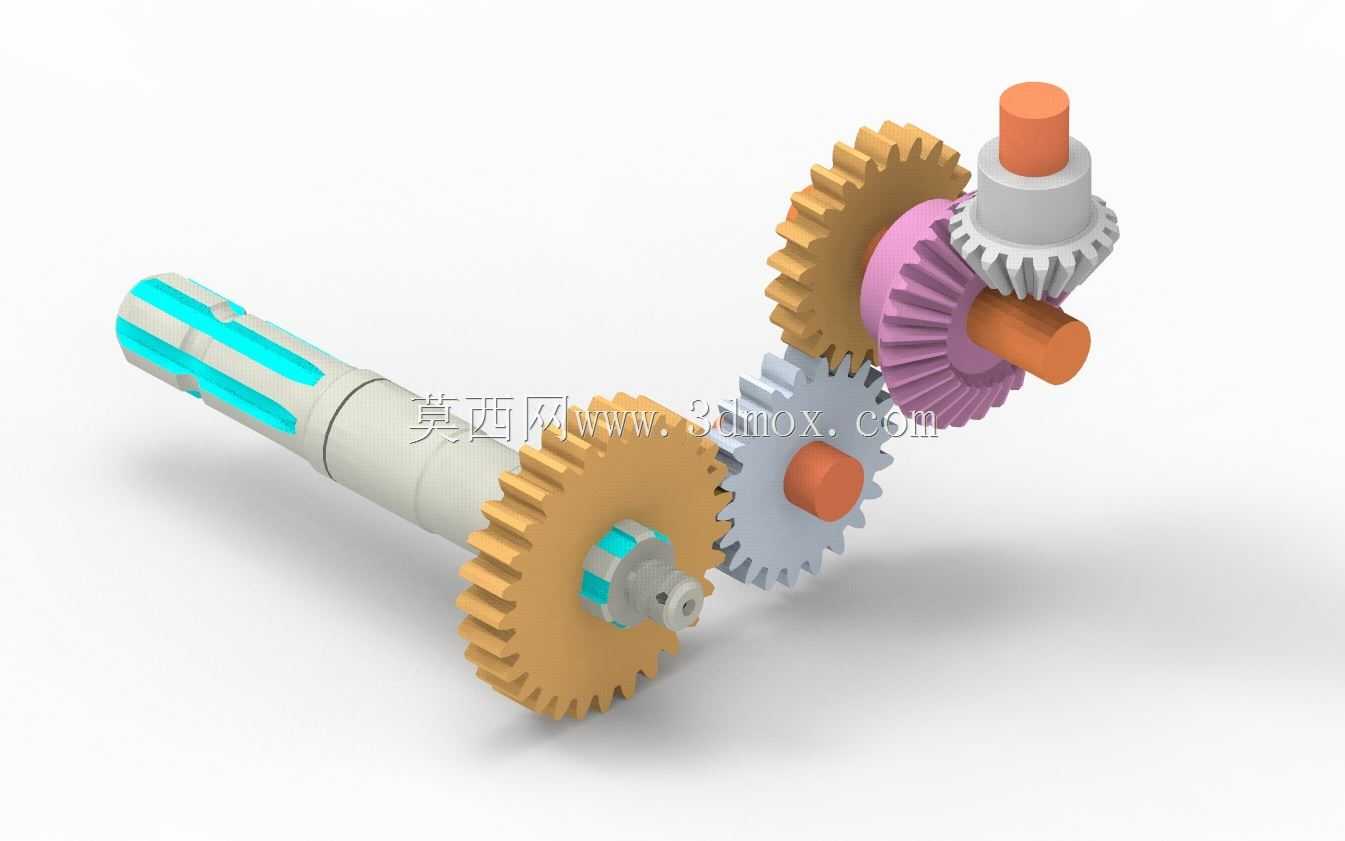

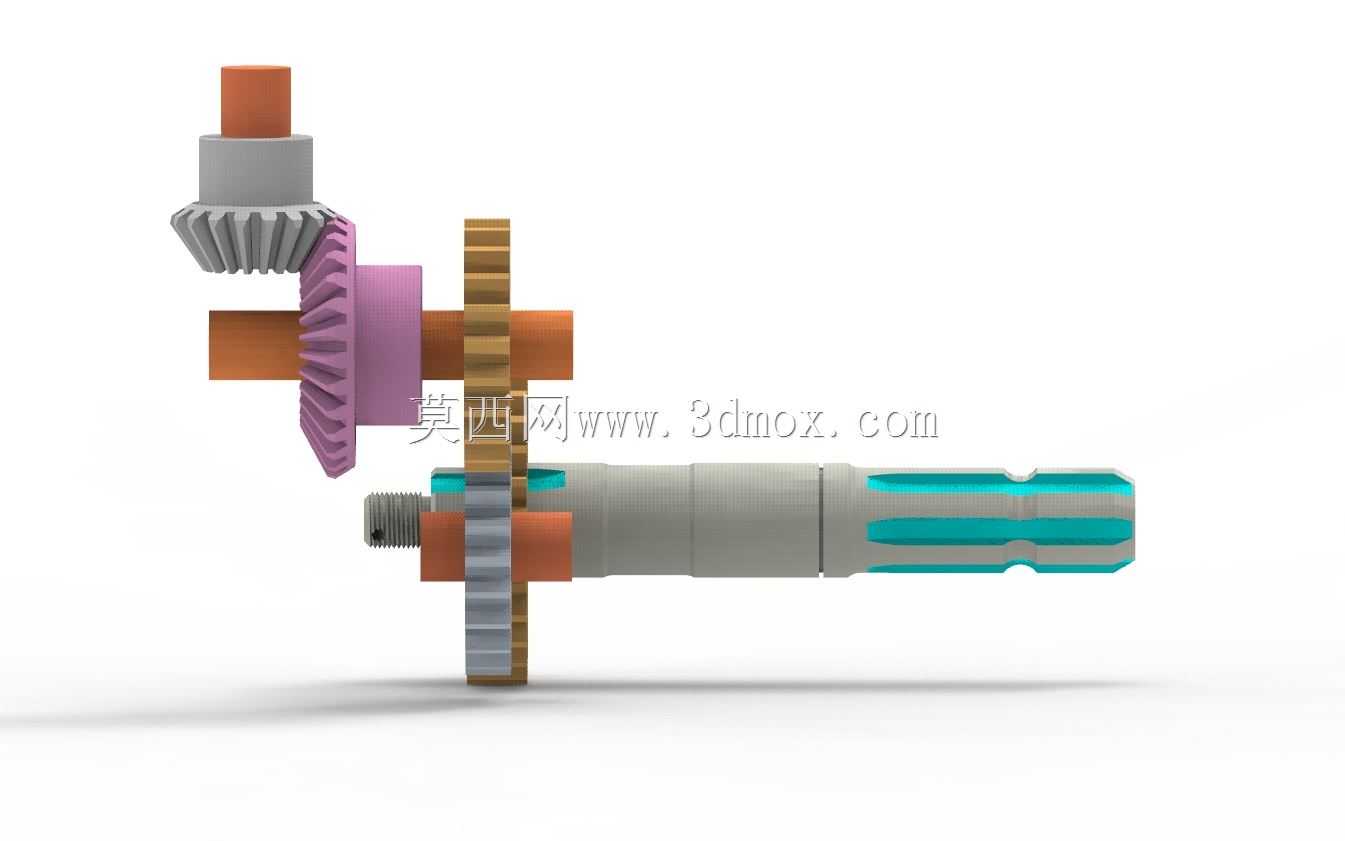

从功能特性上看，这套结构采用圆柱直齿轮与锥齿轮组合的传动方案，输入轴上集成了花键连接段，能够直接与动力输出端的花键套配合，减少额外的联轴器安装空间，传动路径上，输入轴的动力首先传递给同轴布置的大直径圆柱直齿轮，再通过中间过渡齿轮组分别将动力传递给两个正交布置的锥齿轮副，两个输出端的齿轮齿数存在固定差值，能够实现固定传动比的差速输出，不需要额外加装差速锁止机构即可满足固定转速差的输出需求，适合两个输出端负载存在固定差值、不需要动态差速调整的作业场景。

设计思路上，这套结构优先考虑了安装维护的便捷性，所有齿轮均采用直齿设计，加工难度低，装配时不需要调整螺旋角的啮合间隙，普通机加工车间即可完成零件的加工与替换；齿轮与轴的连接部分采用平键加轴肩定位的方式，轴向定位可靠，能够承受一定的轴向冲击载荷，输入轴的花键段采用渐开线花键设计，承载能力比矩形花键更高，对中性更好，适合频繁正反转的传动场景。轴系的支撑位置预留了标准轴承的安装位，能够直接适配常用的深沟球轴承型号，不需要定制特殊规格的支撑件，降低了后期维护的配件成本。

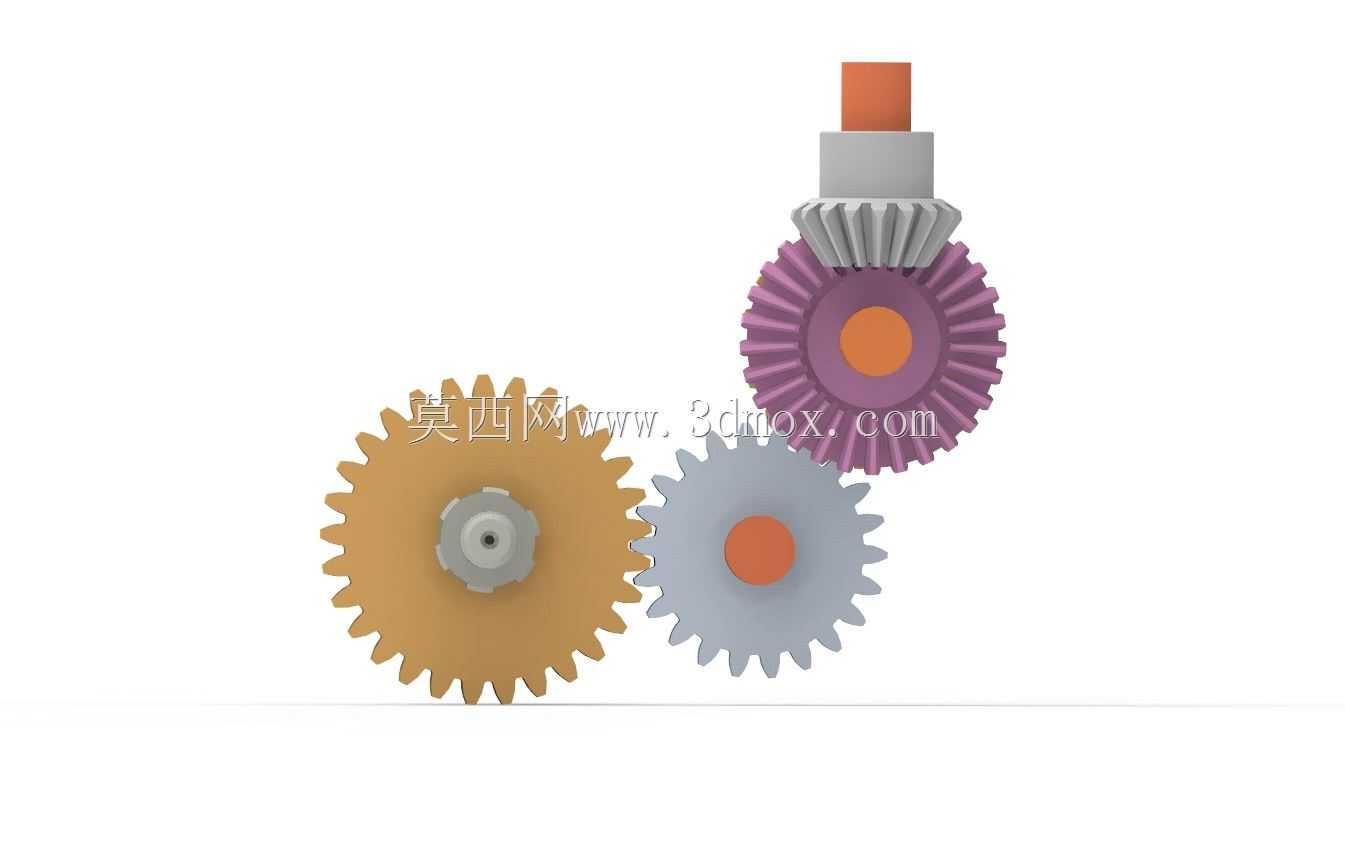

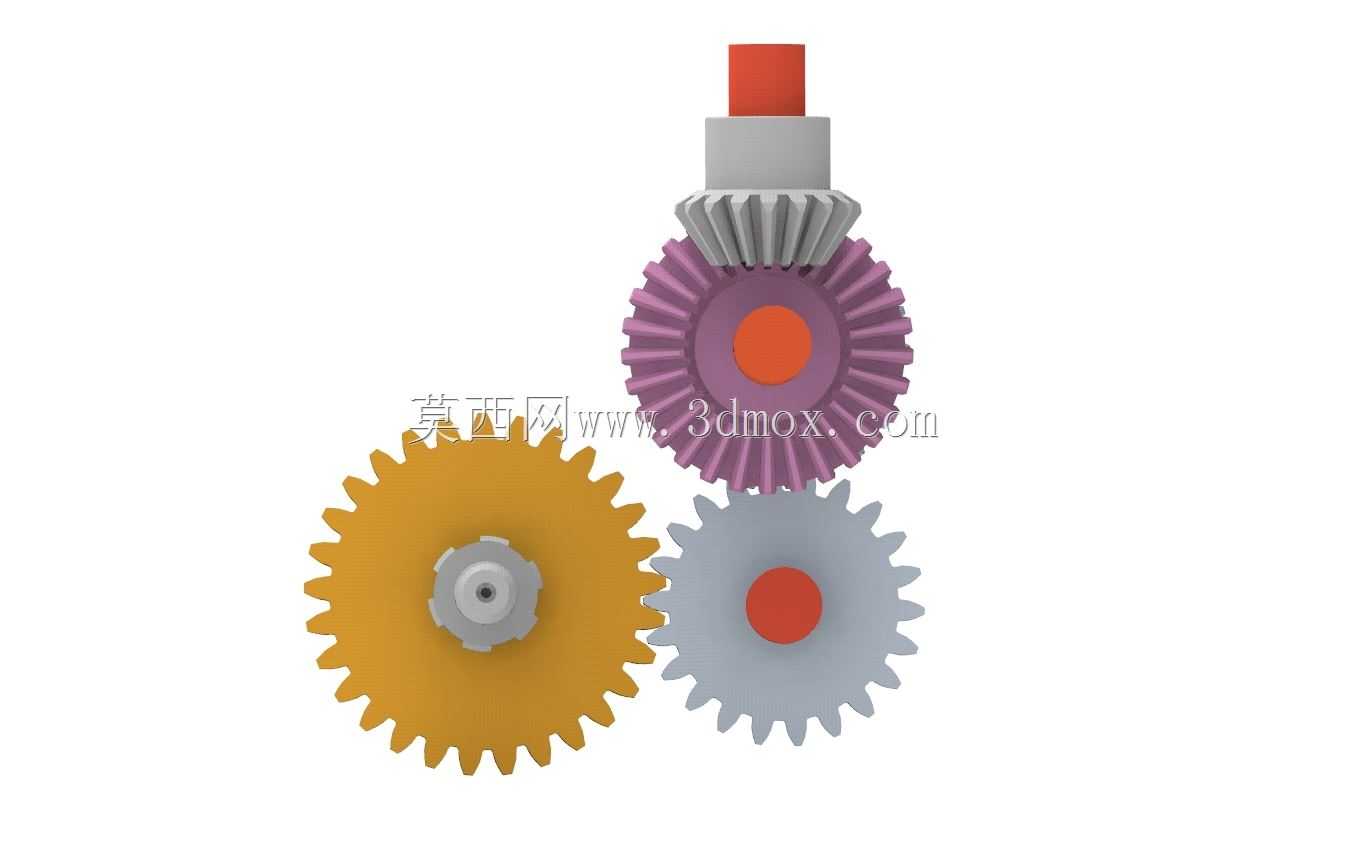

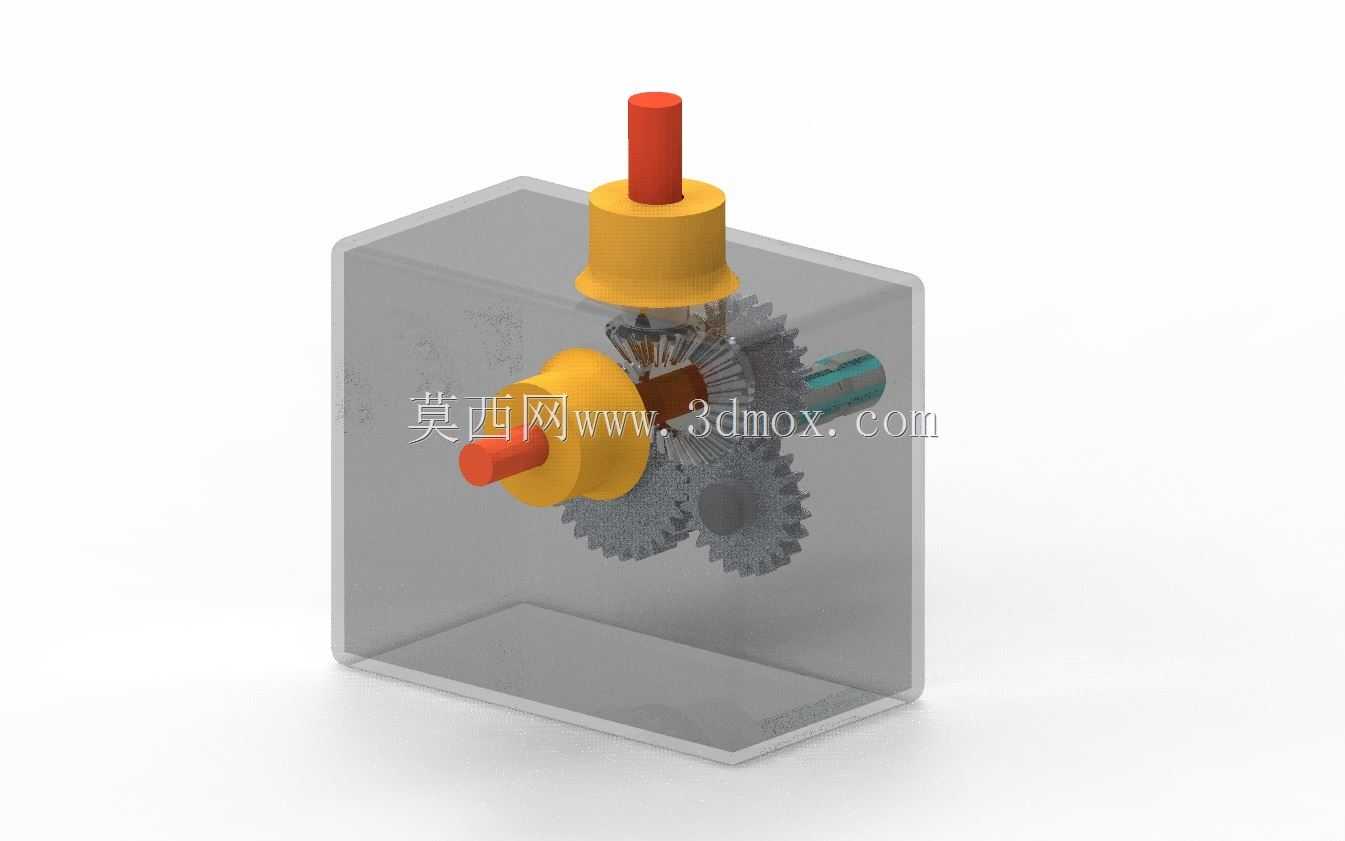

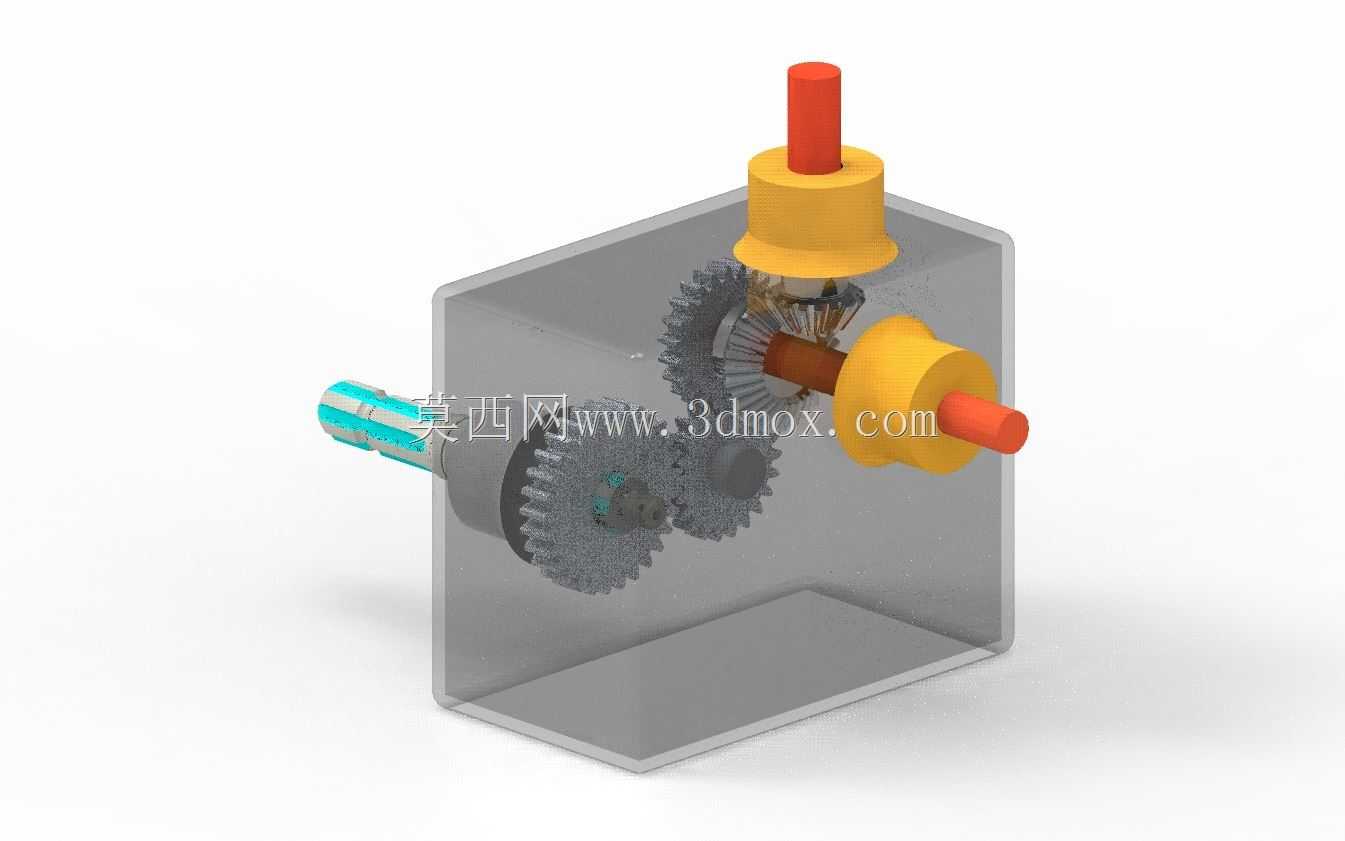

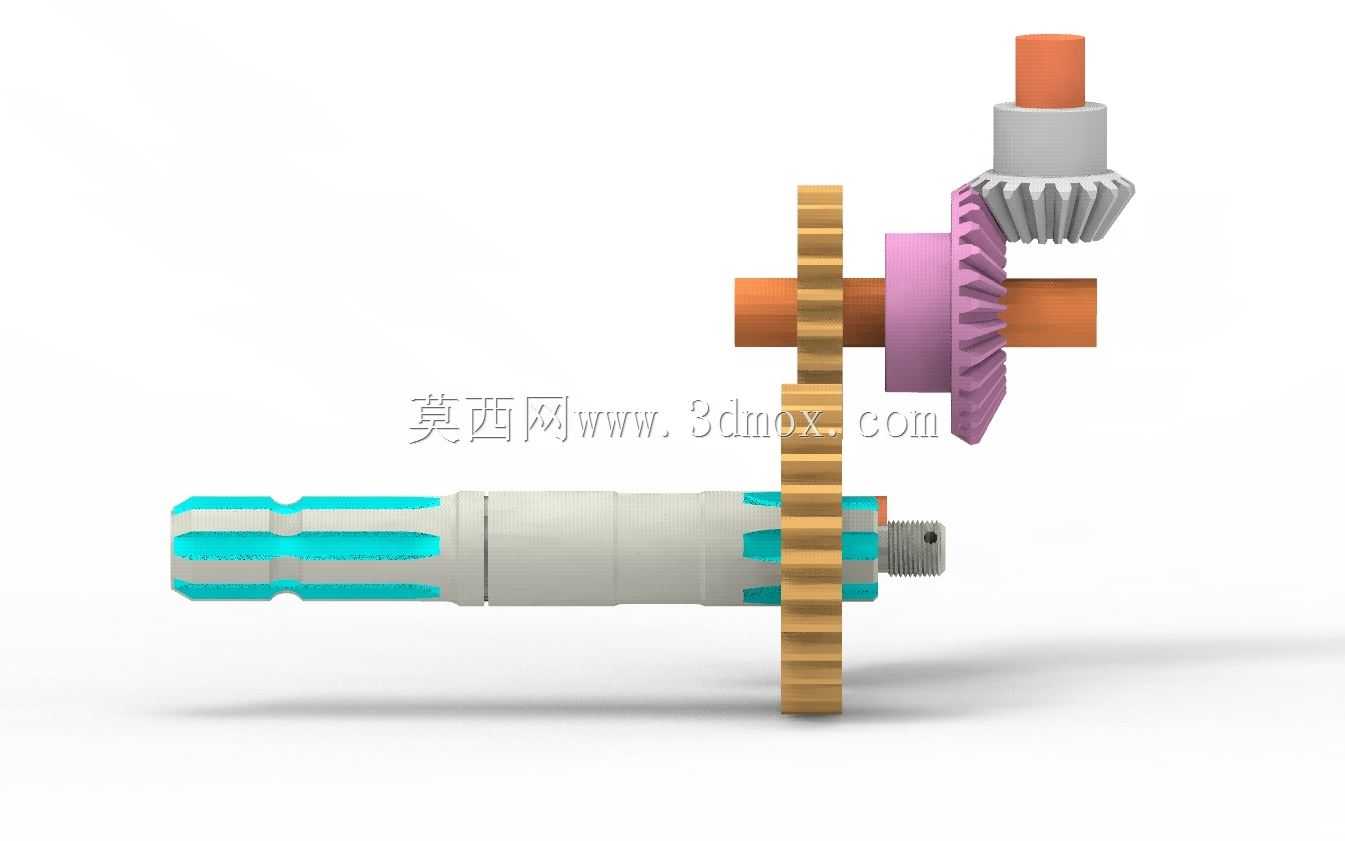

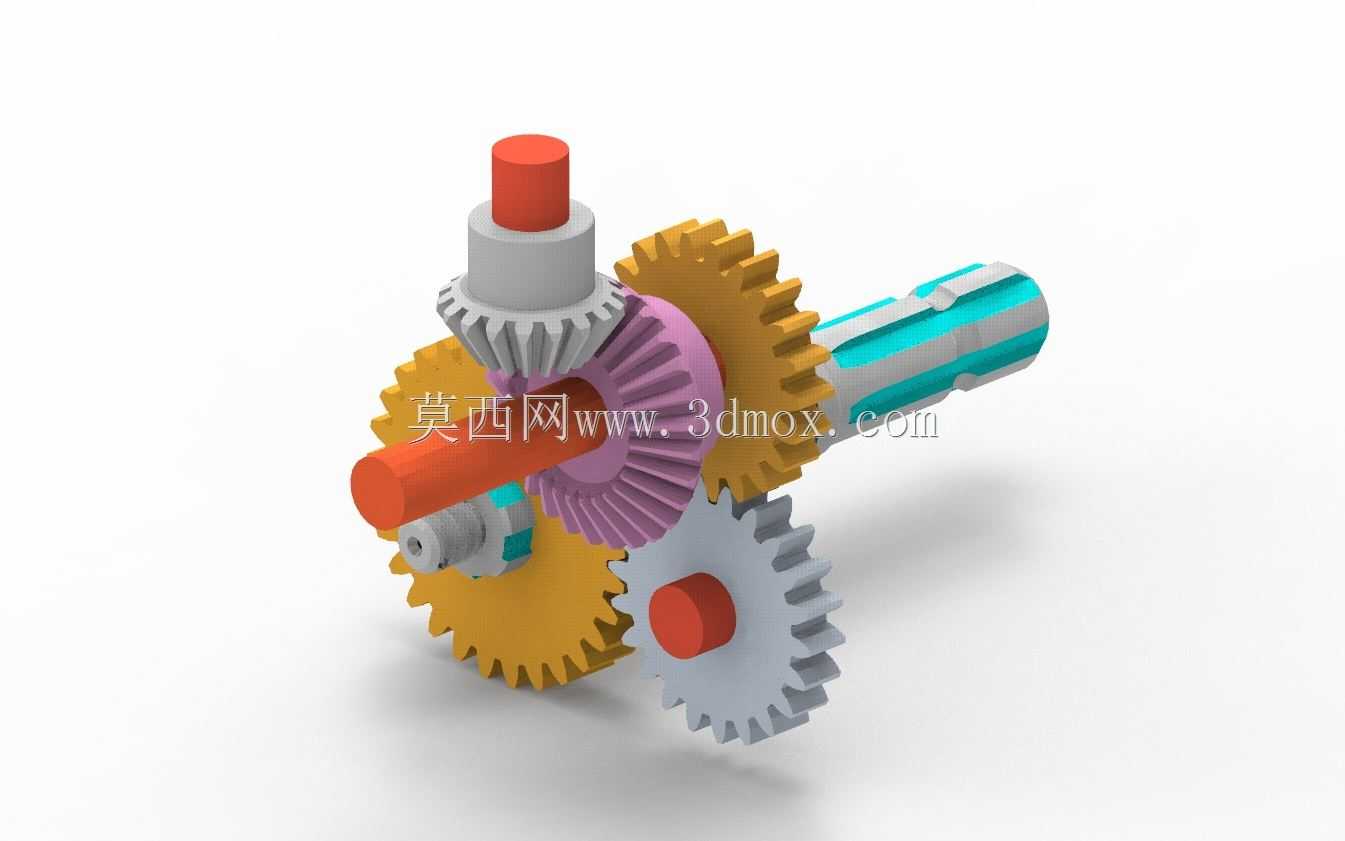

从安装边界来看，这套结构的整体外轮廓沿输入轴方向的长度控制在紧凑范围内，两个垂直输出轴的中心距按照标准模数齿轮的啮合尺寸设计，安装时只需要保证输入轴与动力端的同轴度，以及两个输出轴与负载端的连接同轴度即可，不需要额外调整齿轮的啮合位置，所有齿轮的齿顶圆与箱体安装内壁的间隙预留了足够的安全距离，不会出现运转过程中齿顶碰壳的问题。结构中不同颜色区分的齿轮组分别对应不同的传动路径，粉色齿轮为中间过渡的锥齿轮，负责将水平方向的动力转向传递给垂直向上的输出轴，橙色轴对应的输出端与垂直向上的输出端通过不同齿数的齿轮匹配，实现固定的转速差输出，两个输出端的轴端都预留了标准的连接轴径，能够直接连接带轮、链轮或者联轴器，适配不同的负载连接需求。

实际选型使用时，需要注意两个输出端的负载差不能超过齿轮的承载上限，由于采用直齿齿轮传动，运转时的噪音相比斜齿轮会略高，不适合对噪音控制要求极高的室内精密设备场景，但在户外作业设备、小型输送分动机构中，这种结构的可靠性更高，维护成本更低，即使在多粉尘的作业环境下，只要做好基本的密封润滑，即可长期稳定运转。结构中没有采用复杂的行星齿轮或者蜗轮蜗杆结构，传动效率能够保持在较高水平，动力传输过程中的损耗更小，适合小功率动力源的分流传动场景，比如小型电动作业机具、农用小型设备的动力分动单元，都可以直接参考这套结构的齿轮参数与轴系布置进行适配调整，不需要重新进行核心传动比的计算验证。
