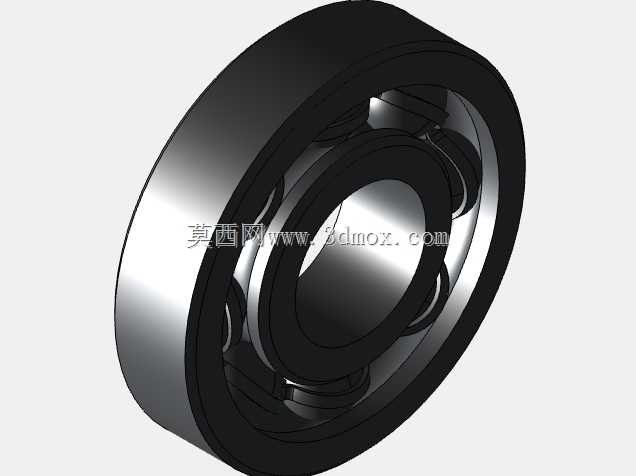

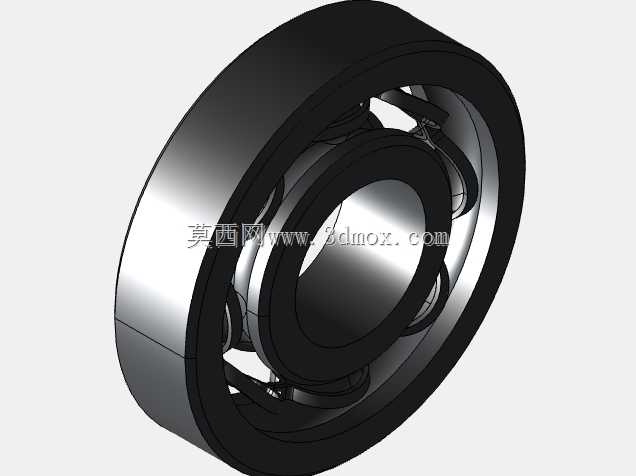

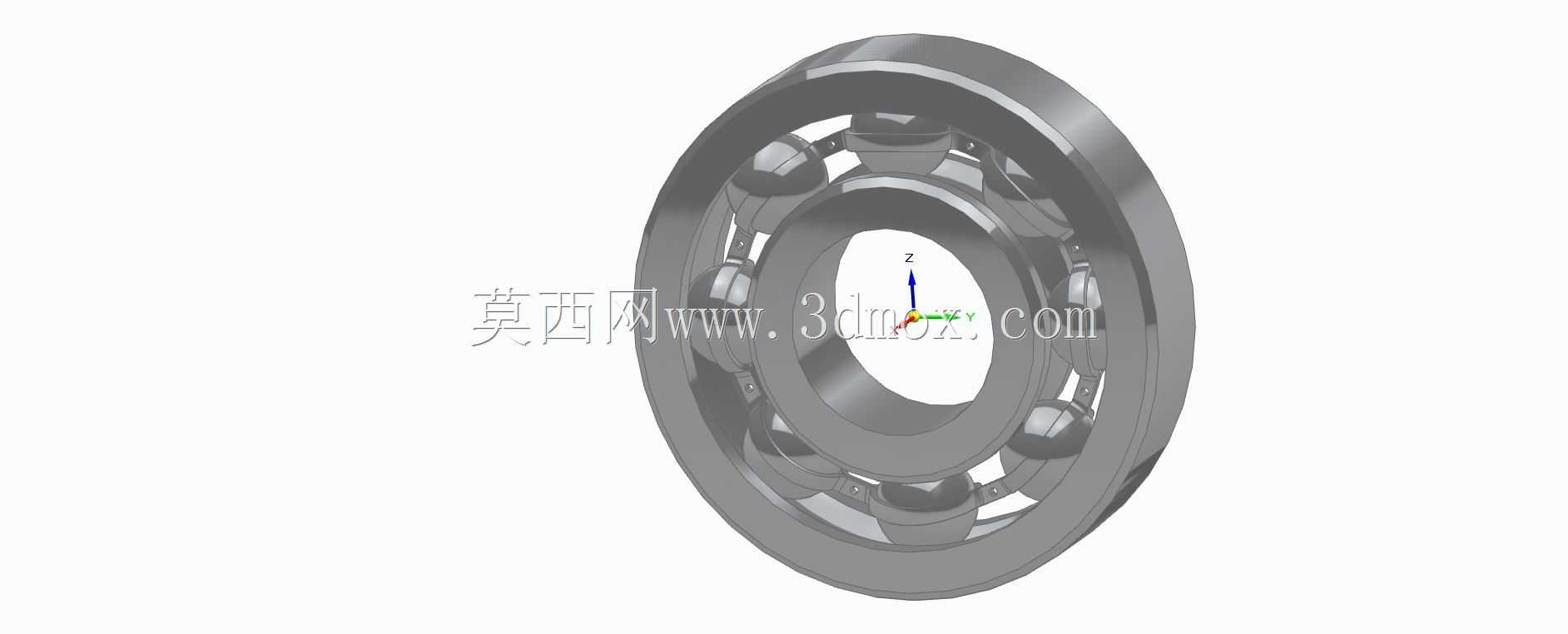

SKF6410单列深沟球轴承三维结构设计

在各类旋转传动设备的支承结构设计中，深沟球轴承是应用覆盖范围最广的滚动支承元件，从普通的民用家电传动部件，到工业生产线的输送辊道、中小型电机输出轴、泵类设备的转子支承，再到机床的轻载辅助传动轴、工程机械的操纵机构旋转节点，都能见到这类轴承的应用身影。SKF6410作为单列深沟球轴承的常规重载型号，其结构设计直接决定了配套设备的旋转精度、运行寿命与负载承受能力，三维建模过程中需要严格匹配实际安装与运行的边界要求，才能为后续的装配仿真、干涉检查、受力分析提供可靠的数字模型基础。

这款轴承的核心功能是为旋转轴提供径向支承，同时可承受一定比例的双向轴向载荷，相较于同内径的轻系列深沟球轴承，6410属于重系列尺寸规格，径向承载能力有明显提升，适合中等转速、存在一定冲击载荷的传动场景。建模时首先要明确安装边界的核心尺寸：轴承内径为50毫米，对应适配的轴颈直径公差需要按照基孔制轴承配合要求选取，通常旋转内圈配合的轴颈会选k6或m6公差带，避免内圈与轴在运行中出现相对滑动磨损；轴承外径为130毫米，对应安装座孔的公差多采用H7或J7，适配外圈静止或少量游动的装配需求；轴承整体宽度为31毫米，这个尺寸直接决定了轴上定位台肩、座孔挡边的轴向位置设计，台肩高度需要严格控制在轴承样本允许的范围内，既要保证轴向定位的可靠性，又不能过高导致后续轴承拆卸困难，同时台肩处的圆角半径必须小于轴承内圈、外圈的倒角尺寸，避免装配时出现干涉导致轴承无法安装到位。

从结构设计逻辑来看，单列深沟球轴承的组成部分包括内圈、外圈、滚动钢球、保持架四个核心部分。内圈的滚道设计为圆弧状深沟结构，沟曲率半径略大于钢球半径，保证钢球在滚道内可以顺畅滚动，同时能承受径向与轴向的复合载荷；外圈的滚道参数与内圈匹配，安装时通常与设备座孔配合，起到载荷传递到设备基体的作用。钢球作为滚动体，是承载的核心元件，6410型号的钢球数量与直径需要符合对应轴承的标准参数，建模时要保证钢球在滚道内的均匀分布，每个钢球与内外圈滚道的接触角在无载荷状态下为零，当承受径向载荷时接触角会小幅增大，这也是深沟球轴承可以承受一定轴向力的结构基础。保持架的作用是将所有钢球均匀分隔开，避免钢球在运行中相互接触摩擦，同时引导钢球在滚道内正确运动，建模时需要注意保持架的兜孔间隙，既要保证钢球不会从兜孔中脱落，又要预留足够的润滑脂存储空间，降低运行过程中的摩擦温升。

在实际设备选型应用中，选用6410轴承时需要结合运行转速做校核，这类重系列深沟球轴承的极限转速会比同内径的轻系列轴承稍低，不适合超高速的传动场景，但在中等转速下的负载能力优势明显。比如在中小型带式输送机的托辊支承、农用机械的传动转轴、通用减速机的中间轴支承场景中，6410轴承可以很好地平衡承载能力与安装空间的需求，50毫米的内径适配多数常规直径的传动轴，130毫米的外径不需要过大的安装座孔空间，31毫米的宽度也能提供足够的支承接触面积，降低轴运行过程中的挠曲变形影响。建模过程中还需要还原轴承的倒角、密封槽等细节结构，虽然这些细节不影响轴承的核心承载功能，但在做整机装配仿真时，这些结构是判断装配干涉、密封件选型匹配的关键参考，比如轴承两侧的倒角尺寸，直接对应轴和座孔的导入角设计，合理的倒角可以让轴承压装过程更顺畅，避免安装时刮伤配合表面。另外，在三维模型中准确还原滚道的曲率、钢球的位置关系，还可以后续导入有限元分析软件，做轴承的接触应力分析、载荷分布仿真，为轴承的选型校核、寿命计算提供准确的模型基础，避免选型不当导致的轴承提前失效、设备停机故障。
