压缩机用辐条式皮带轮结构设计

在中小型往复式压缩机的传动链路里，皮带轮是连接动力端与压缩主机的核心传动部件，这类辐条式结构的皮带轮，主要适配中小功率的学生版设计验证场景，也可迁移到同功率段的空压机、小型制冷压缩机的传动布局中。日常运行时，电机输出的扭矩通过三角带传递到该皮带轮上，带动压缩机曲轴完成往复压缩动作，轮体本身既要承担扭矩传递的载荷，还要兼顾运转时的动平衡表现，避免长期运行出现振动超标、皮带过早磨损的问题。

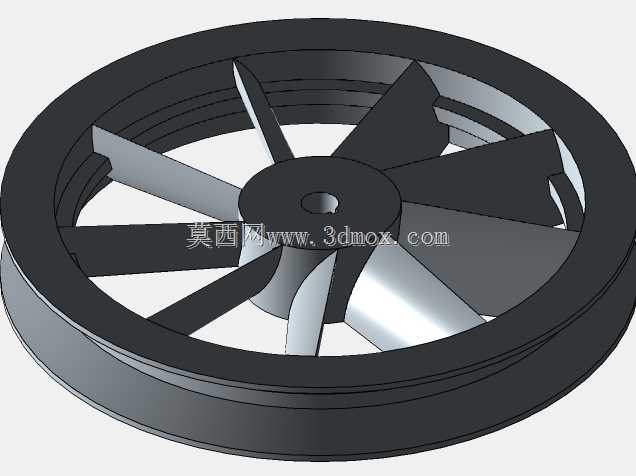

从结构设计逻辑来看，这款皮带轮采用了八根辐条的支撑布局，没有采用实心轮盘的结构，核心是在保证轮体结构强度的前提下尽可能降低自身重量，减少压缩机启动时的转动惯量，降低电机启动瞬间的电流冲击。轮缘位置设计了适配标准三角带的环形槽，槽型的角度、深度都匹配通用A型三角带的安装要求，安装时不需要额外定制非标皮带，降低现场运维的配件采购成本。中心位置的安装孔采用了通孔设计，可根据实际曲轴轴径做公差适配，孔位周边做了加厚的轮毂凸台，用来分散键连接带来的局部应力，避免长期交变载荷下轮毂位置出现开裂问题。

辐条的截面采用了变厚度设计，靠近轮毂位置的截面厚度更大，往轮缘方向逐渐收窄，这种渐变结构符合扭矩传递时的应力分布规律——越靠近中心轴的位置承受的剪切应力越大，加厚处理可以在不额外增加整体重量的前提下提升结构强度，同时辐条的排布采用了对称均布的方式，相邻辐条之间的夹角完全一致，从根源上减少动平衡偏差，降低高速运转时的径向跳动量。轮缘的外侧做了轻微的倒角处理，既可以避免安装皮带时刮伤带体，也能减少轮缘边缘的应力集中，防止长期运行出现边缘崩缺的问题。

从安装边界来看，这款皮带轮的轴向厚度控制在适配单根三角带传动的尺寸范围内，安装时需要保证轮体的端面跳动量控制在0.1mm以内，皮带的张紧度要调整到按压皮带中部下沉量为带轮中心距的2%左右，过紧会加剧曲轴轴承的径向载荷，过松则会出现皮带打滑、传动效率下降的问题。轮体的中心孔与曲轴的配合采用过渡配合，通过平键传递扭矩，安装到位后需要用轴端挡圈做轴向固定，避免运转过程中轮体出现轴向窜动。

在实际应用场景中，这类辐条式皮带轮相比实心轮的散热表现更好，压缩机连续运行时，辐条之间的空隙可以带动空气流动，带走皮带与轮槽摩擦产生的热量，降低皮带的老化速度，延长皮带的更换周期。同时轻量化的轮体也降低了曲轴端的悬臂载荷，对于小型压缩机的曲轴轴承寿命提升有明显帮助，不需要额外加粗曲轴直径来承担轮体重量，能够在一定程度上压缩整台压缩机的材料成本。设计过程中需要重点校核辐条的抗弯强度、轮毂的挤压强度以及轮缘的径向变形量，确保在额定转速1500转/分钟的工况下，轮体的最大变形量不超过0.05mm，不会出现皮带脱槽、轮体开裂的失效问题。另外轮槽的表面粗糙度需要控制在Ra3.2以内，过于粗糙会加剧皮带磨损，过于光滑则容易出现打滑现象，影响传动效率。
