气动式分切刀架可调角度安装结构

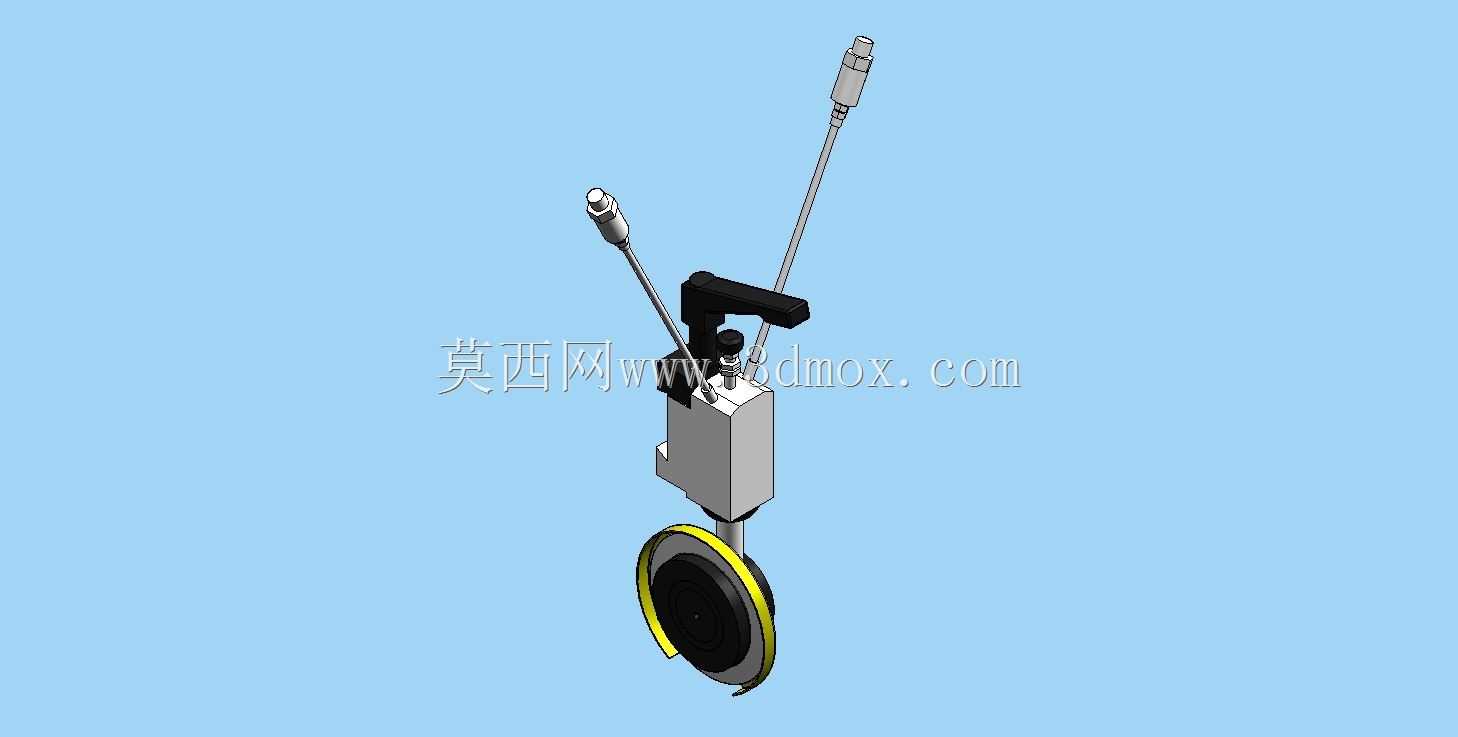

　　这套分切支架多用于软质卷材的连续分切工序，常见在薄膜、无纺布、薄金属箔、纸张等卷料加工生产线的裁切工位，替代传统固定式分切刀座，实现走料过程中在线修边、定宽分切的功能，适配多数幅宽在1.8米以内的卧式分切设备，也可根据安装位布局加装在复卷机、涂布机的出料端做配套裁切单元。从结构组成来看，整套支架集成了刀轮夹持、角度调节、气动进给三个核心功能模块，底部的圆形刀轮为硬质合金刃口，刃口做了15度斜角打磨，裁切时刃口与底辊的接触压力可通过上部的气动接头接入压缩空气进行无级调节，避免压力过大导致刀轮崩刃、或是压力过小出现裁不断、毛边的问题。

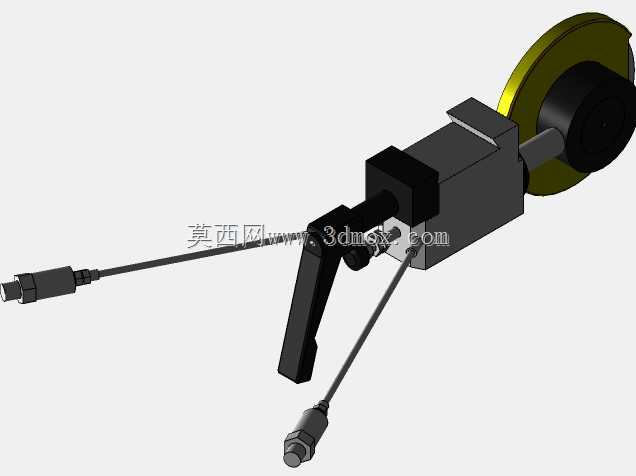

　　上部伸出的两根杆体分别为气动进气管路与角度调节锁紧杆，扳动侧面的黑色锁紧手柄即可松开角度调节机构，刀轮的裁切倾角可在0-30度范围内自由调整，调整到位后扳下手柄即可锁死位置，不需要额外借助扳手等工具，换产调整时能大幅缩短停机调试时间。设计过程中优先考虑了安装兼容性，支架主体的安装基准面做了平整铣削处理，可直接通过螺栓固定在设备的横向移动滑台上，随滑台沿卷材幅宽方向移动调整分切宽度，整体安装边界控制在宽度120mm、高度280mm、厚度90mm的空间范围内，不会和走料路径上的导辊、张力检测机构产生运动干涉。

　　刀轮的夹持部分采用快拆式结构设计，松开刀轮侧面的锁紧顶丝即可直接取下刀轮进行刃磨或者更换，不需要拆解整个支架主体，日常维护的操作门槛较低。气路接口采用标准快插式接头，适配车间常用的6mm外径气管，接入0.4-0.6MPa的压缩空气即可正常工作，不需要额外配置增压或者减压附属元件。在实际使用场景中，这类分切支架相比传统的固定式刀片裁切，刀轮为滚动式裁切，刃口和卷材之间为滚动摩擦，不会出现刀片拉扯卷材导致的拉伸变形问题，分切后的卷材端面平整度更高，尤其是针对拉伸率较高的PE、PP类薄膜材料，能有效降低分切废品率。角度调节机构的锁紧部位做了防滑齿面处理，设备高速运行时不会出现刀架角度偏移、裁切走位的问题，长时间连续工作的稳定性较好。

　　支架主体采用铝合金一体铣削成型，整体重量控制在1.2kg左右，横向滑台带动其移动时的负载较小，不会因为支架自重过大导致滑台走位精度下降。刀轮的伸出长度可通过支架内部的进给滑块进行微调，微调行程为15mm，适配不同直径的底辊安装场景，不需要额外加装垫片调整安装高度。气路内部做了密封处理，长期使用不会出现漏气泄压的问题，刀轮的下压压力保持稳定，整幅卷材分切过程中不会出现局部压力不均导致的裁切质量差异。
