舱壁面板用多气体混合黄铜穿板连接器

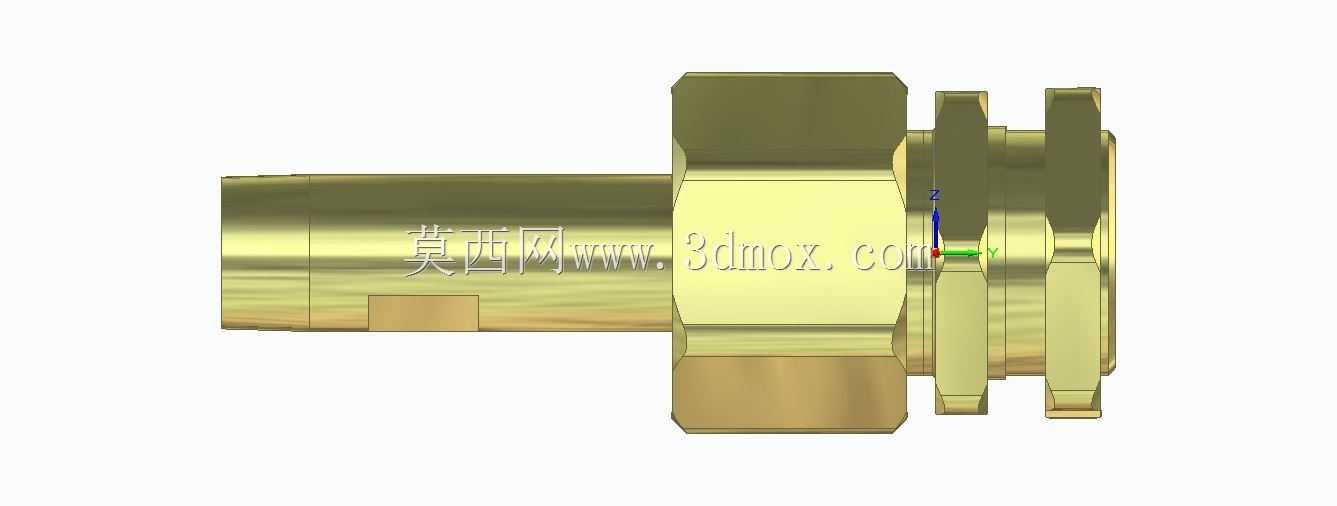

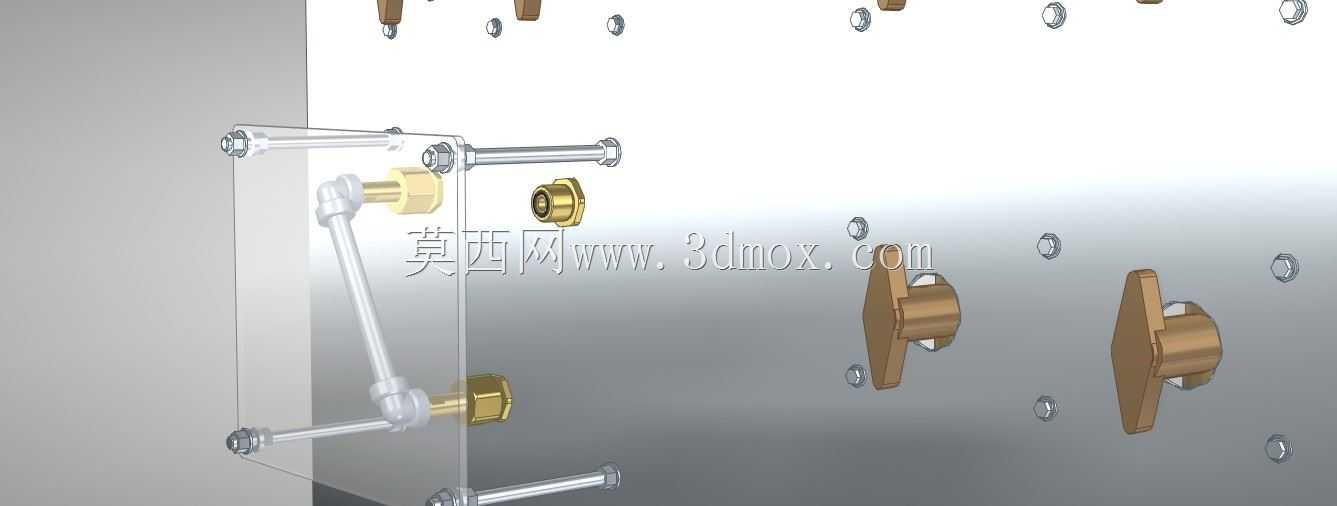

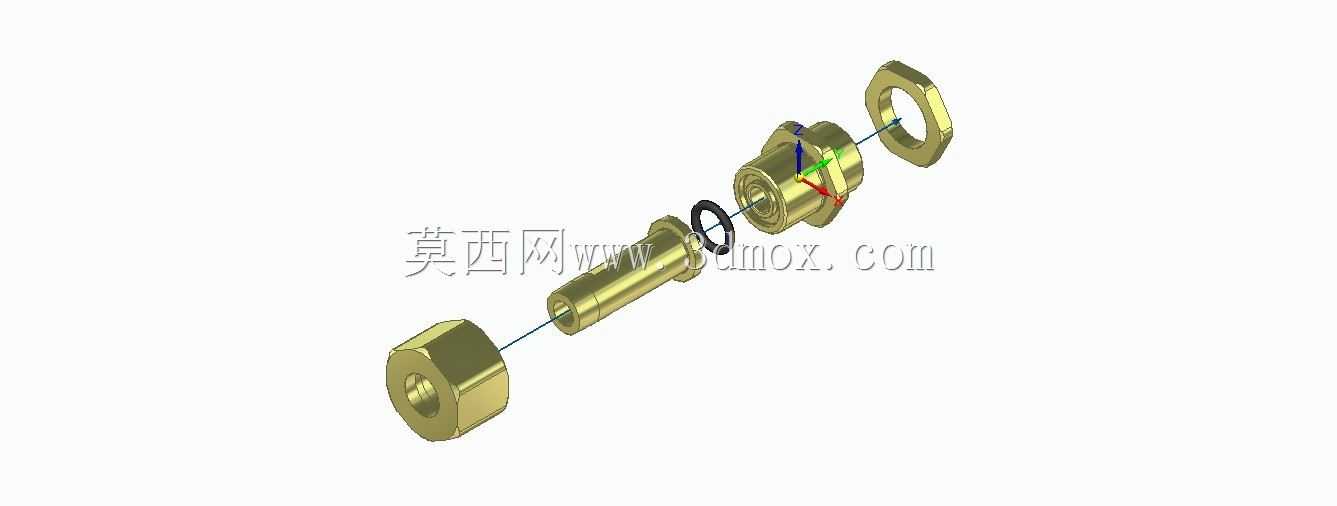

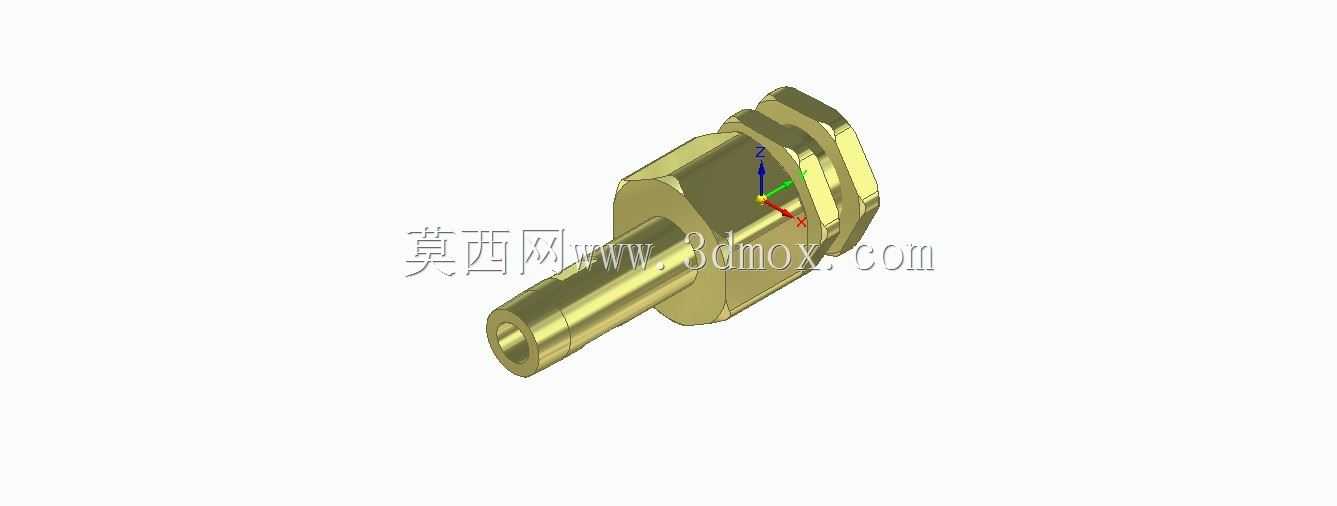

　　在实验室气路排布、特种气体充装站、小型试验舱气路集成场景里，这类穿板式气体连接器是气路面板上的核心转接零件，主要承担舱壁/面板两侧气路的贯通连接，适配氩气、二氧化碳、氧气、氮气这类常见工业及实验用气体的输送转接，避免多气路排布时管线杂乱、密封失效的问题。从实际使用需求出发，这类连接器首先要满足面板安装的固定要求，整体采用台阶式轴类结构，一端带限位法兰面，安装时穿过面板预开的安装孔，靠法兰端面贴合面板外侧实现轴向定位，不需要额外的复杂固定结构，装配时只需要在面板内侧配套锁紧件就能完成固定，安装边界完全适配常规厚度的仪器面板、舱壁板，不会因为安装空间不足干涉周边其他气路元件的排布。

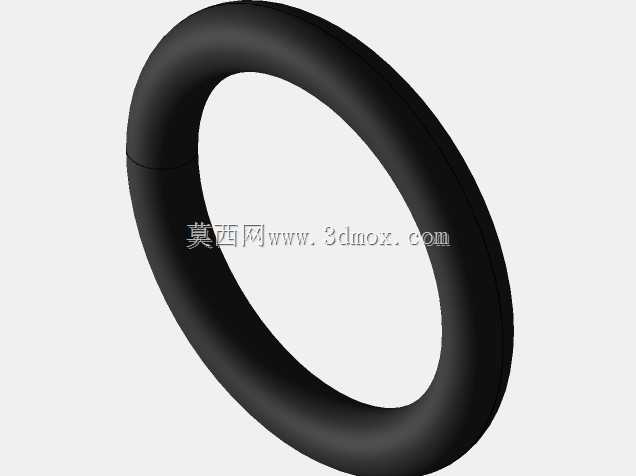

　　材质选择上主体采用黄铜加工，一方面黄铜的切削加工性能优异，在车削加工这类回转体零件时能获得较高的尺寸精度，表面粗糙度容易控制，另一方面黄铜对常见的惰性气体、助燃气体都有较好的化学稳定性，不会和输送的气体发生反应污染气路，同时黄铜本身的强度足够支撑常规气路的工作压力，不会在正常使用中出现开裂、变形的问题。密封结构上设计了O型圈密封槽，安装时O型圈被压在法兰面和面板外侧之间，能完全阻断面板安装缝隙处的气体泄漏，不管是舱内带压还是负压的工况，都能保证气路的密封性，避免气体泄漏引发的安全隐患，同时这种密封结构在后期维护拆卸时也很方便，不需要破坏面板结构就能完成零件更换。

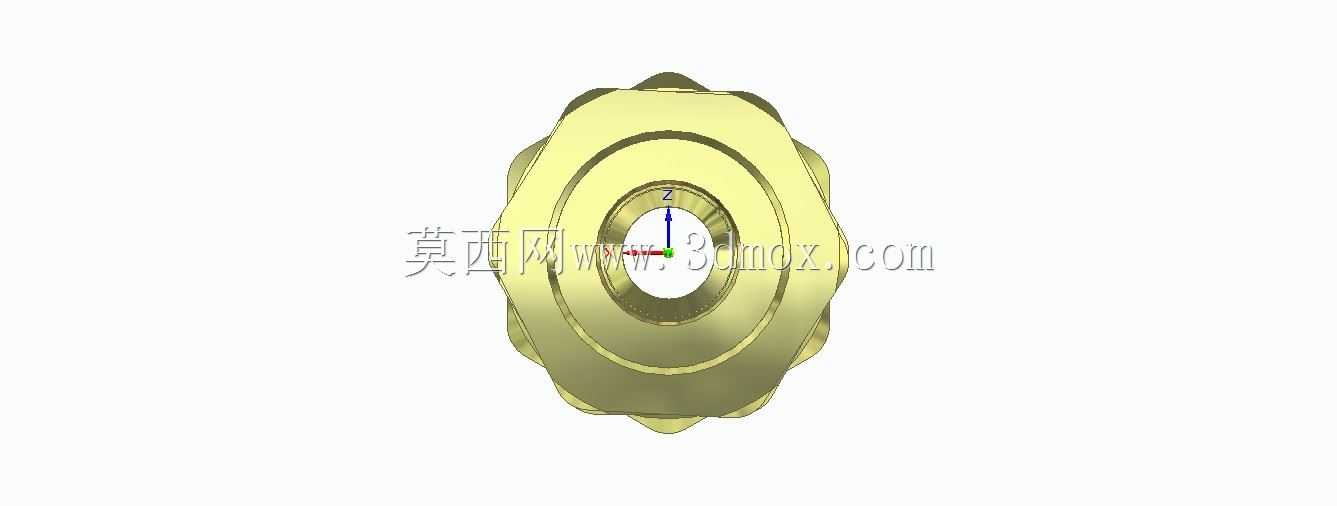

　　接头的插接端采用标准的气路插合尺寸，能和对应规格的气管快速插合，插拔时的阻力适中，既不会因为太松导致气管意外脱落，也不会因为太紧增加现场装配的操作难度，插合后内部的通径完全匹配气路的流量要求，不会因为通径缩颈造成气体输送时的压力损失，影响后端用气设备的正常工作。从结构设计的细节来看，零件的所有转角处都做了小圆弧过渡，没有尖锐的加工棱角，一方面是避免装配时划伤操作人员的手部，另一方面也能减少应力集中，在长期带压工作的状态下不会因为应力集中出现零件开裂的问题。法兰端的外形做了扁位结构，安装锁紧时可以用扳手卡住扁位施加扭矩，不会因为拧紧时整个零件跟转，造成O型圈扭曲磨损影响密封效果。

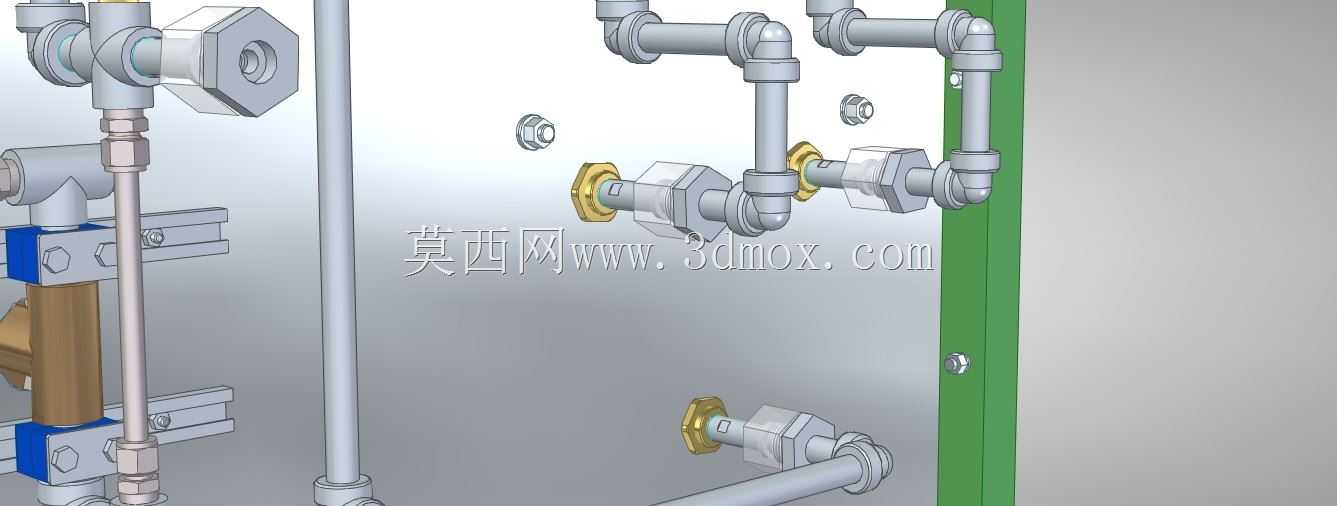

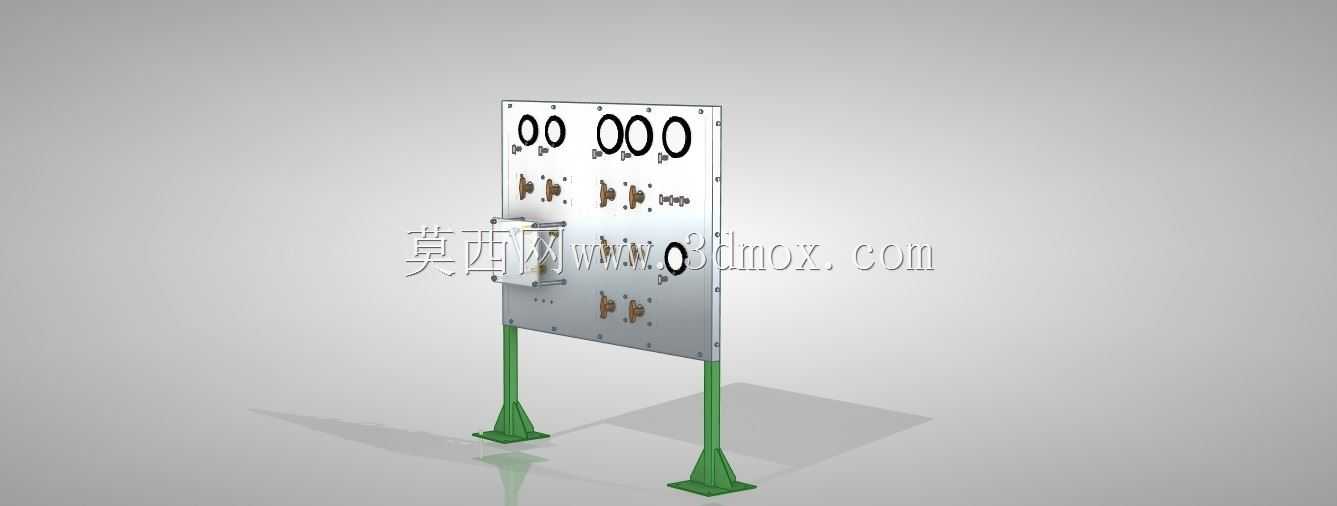

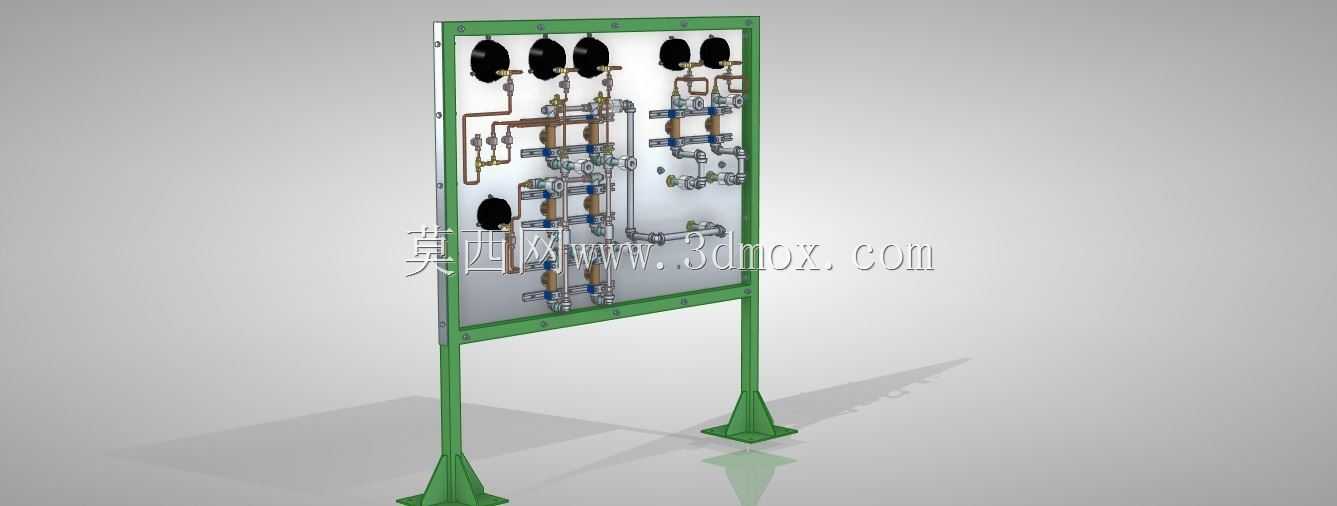

　　这类连接器在气路面板上排布时，因为整体径向尺寸控制得比较紧凑，多个同类型连接器并排安装时只需要预留最小的安装间距，就能满足扳手操作的空间要求，能有效提升气路面板的空间利用率，在有限的面板区域内集成更多路的气路接口，适合多气体混合配比的试验场景、小型气体充装面板的集成使用。实际建模过程中，需要重点管控安装孔配合尺寸、密封槽的尺寸公差、插合端的同轴度，这些尺寸直接影响最终的安装适配性和密封效果，如果密封槽的深度尺寸超差，要么会压坏O型圈缩短密封件的使用寿命，要么会因为压缩量不足导致密封失效漏气；如果插合端和法兰定位面的同轴度超差，安装后接头会出现偏斜，导致气管插接后存在侧向应力，长期使用会出现气管脱落或者接头根部断裂的问题。另外零件的内孔通径要保证全程无台阶、无毛刺，避免气体输送时残留杂质，影响气体的洁净度，尤其是在实验类气路场景中，气路内部的洁净度会直接影响试验结果的准确性，加工完成后还需要对内孔进行去毛刺、清洗处理，避免加工残留的铜屑进入气路后端，堵塞精密的气路控制阀件。
