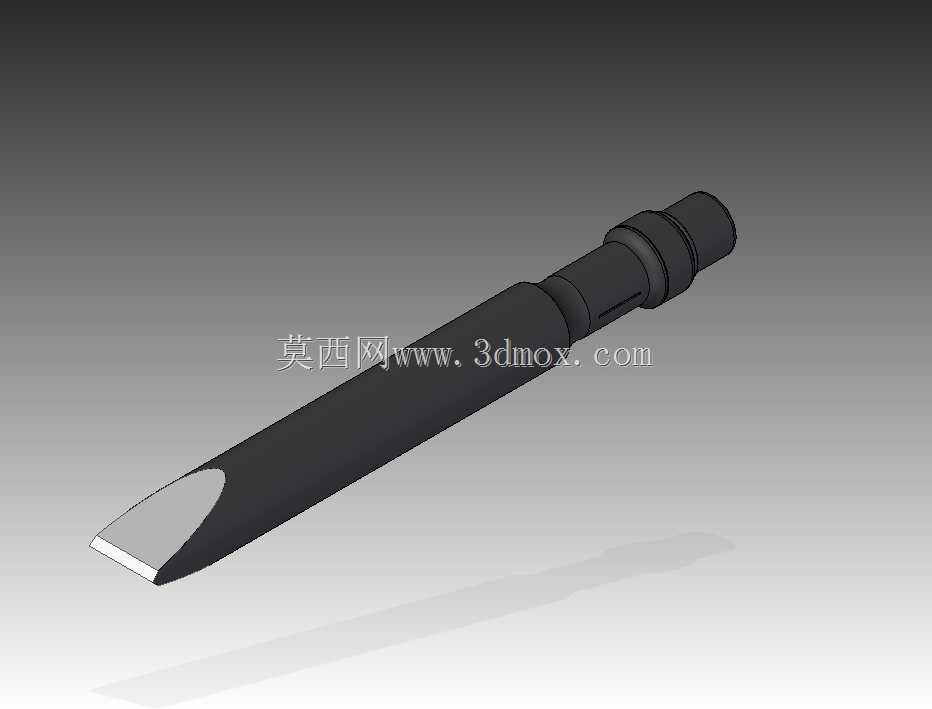

工业级扁刃手动凿具三维结构设计

这款扁刃手动凿具的结构设计，核心围绕金属构件修配、阀门密封面清理、设备检修场景的实际作业需求展开，在工业现场的机修钳工、管道装配、五金加工工位中，这类工具是处理小余量金属去除、锈蚀层剥离、配合面修形的必备手动器具，区别于大型机加设备的高精度加工，手动凿具的核心价值在于适配狭窄作业空间、无动力场景下的应急修配作业，能完成机床无法覆盖的边角位置加工需求。

从功能特性来看，该凿具采用整体长杆式结构，刃口段做了斜向平磨处理，形成宽度均匀的扁形切削刃，刃口角度控制在60度到70度之间，这个角度区间是经过长期现场验证的最优值——角度过小会导致刃口刚性不足，敲击作业时容易崩刃卷口，角度过大则会降低切削锋利度，凿削时需要施加更大的敲击力，增加操作人员的劳动强度。杆身主体采用等直径圆柱结构，表面做了防滑的哑光处理，作业时操作人员握持杆身中段，能稳定控制凿削方向，避免凿削过程中出现偏斜划伤工件表面。靠近尾端的位置设计了多级环形凸台结构，这个结构并非装饰作用，一方面是在敲击作业时，能避免锤头意外滑脱砸伤操作人员的手部，起到安全防护的作用，另一方面凸台结构可以增加杆身尾段的结构强度，承受锤头反复敲击产生的冲击载荷，避免杆尾出现墩粗、开裂的问题。

设计过程中首先确定的是刃口与杆身的同轴度要求，整个凿具的形位公差控制在0.1mm以内，保证敲击时冲击力能沿着杆身轴线精准传递到刃口位置，避免偏载导致的刃口崩损。刃口段的过渡位置做了圆弧平滑过渡，没有应力集中的直角结构，能有效分散敲击产生的冲击应力，延长工具的整体使用寿命。杆身的长度设计参考了成人手臂的握持作业范围，总长度控制在适合单手握持配合单手锤敲击的区间，既不会因为长度过短导致操作时手部距离工件过近存在安全隐患，也不会因为长度过长导致凿具整体刚性下降，凿削时出现杆身弹颤影响加工精度。尾端的敲击面做了平面淬火处理，表面硬度控制在合理区间，既能承受锤头的反复冲击不会出现凹陷，也不会因为硬度过高导致敲击时产生崩溅的金属碎屑，保障作业安全。

从安装与作业边界来看，这款凿具不需要额外的配套安装结构，属于手持手动工具，作业时仅需要配合对应规格的钳工锤即可使用，适用的作业场景覆盖了金属构件的毛刺去除、焊缝焊渣清理、阀门阀块配合面的修研、锈蚀螺栓的拆卸辅助、薄板材料的凿切加工等多个工业场景。在阀门检修作业中，这类扁凿常用来清理阀座密封面的积垢、老化密封垫残留，处理阀块结合面的凸点，保证密封面的平面度满足装配要求；在设备装配工位，用来去除零件加工残留的飞边、浇口，修整零件的配合尺寸，满足小余量的配作需求；在管道安装现场，还可以用来凿除管道接口处的锈蚀层、旧密封填料，保证管道连接的密封性。

结构设计上还考虑了不同作业工况的适配性，杆身的圆柱结构可以根据作业需求，在狭窄空间内调整握持角度，完成不同方向的凿削作业，刃口的宽度设计适配大多数常规检修作业的加工范围，不需要频繁更换工具就能完成大部分常规凿削工作。整体结构没有多余的复杂零部件，不存在易损的连接结构，整体强度高，抗冲击性能好，能适应工业现场复杂的作业环境，即使在油污、锈蚀的恶劣工况下也能正常使用，日常维护仅需要定期修磨刃口保证锋利度即可，不需要复杂的保养流程。在建模过程中，对各个过渡圆角、凸台尺寸、刃口角度都做了参数化设置，可以根据不同的作业需求快速调整杆身长度、刃口宽度、尾端凸台的尺寸参数，衍生出适配不同作业场景的系列化凿具产品，覆盖从精细修配到重型凿削的不同作业需求。
