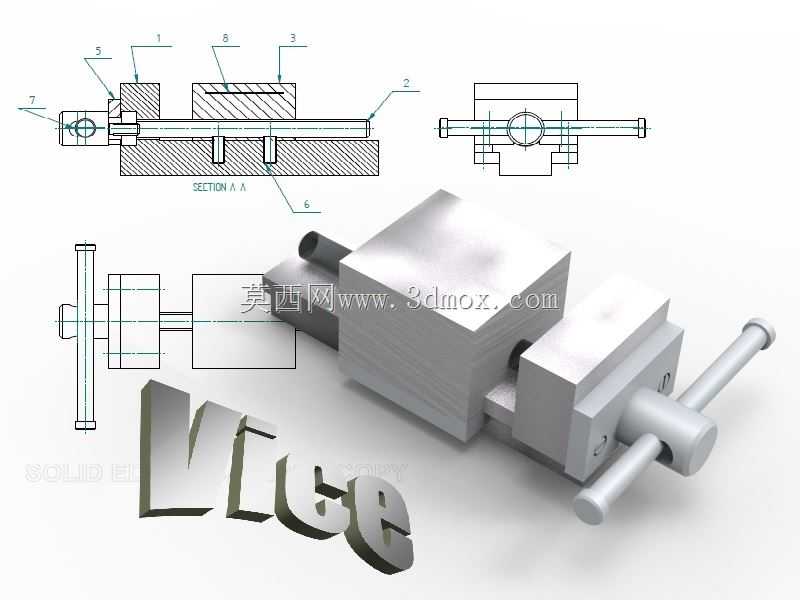

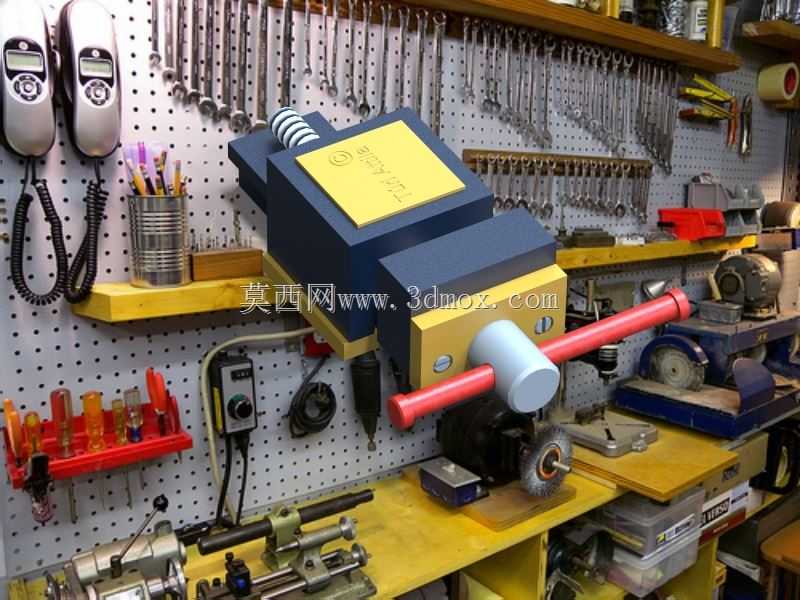

机用小型台虎钳结构设计三维数模

　　这款虎钳的结构设计完全围绕钳工工位、小型机床辅助装夹的实际使用场景展开，核心功能是为工件提供稳定的刚性夹持，满足锉削、小型零件钻孔、攻丝、轻量铣削等工序的装夹需求，整体结构采用丝杠传动的经典夹紧方案，没有多余的冗余设计，所有零件的受力路径都经过了简化，能在较小的外形尺寸下实现足够的夹紧力输出。从结构布局来看，固定钳身与活动钳身采用燕尾槽式的滑动配合，配合面的长度经过匹配设计，保证活动钳身在全行程移动过程中不会出现偏摆，夹持工件时上下钳口的平行度能控制在钳工装夹允许的公差范围内，避免工件装夹倾斜导致加工尺寸超差。

　　丝杠部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中磨损更均匀，长期反复松紧钳口也不会出现螺纹滑牙的问题，丝杠两端通过限位结构与固定钳身连接，只保留旋转自由度，转动丝杠时活动钳身沿导轨做直线进给，实现钳口的开合动作，钳口最大开口量适配常规小型零件的装夹尺寸，能覆盖大部分教学实训、小型维修工位的工件夹持需求。钳口部分采用可拆卸式的硬钳口设计，钳口表面加工有交叉网纹，增大与工件接触面的摩擦力，夹持光滑金属工件时不会出现打滑移位，当钳口磨损后可以单独拆下更换，不需要整体报废钳身，降低长期使用的维护成本。

　　从安装边界来看，虎钳底座预留了标准的螺栓安装孔位，可以直接固定在钳工台工作台面，或是小型钻床、铣床的工作台上，安装孔的孔距符合常规工装的安装尺寸规范，不需要额外加工转接板就能完成固定，整体安装后的高度经过优化，操作时手柄的高度刚好适配人手站立操作的舒适区间，转动夹紧手柄时不需要过度弯腰或是抬臂，长时间操作也不容易产生疲劳。设计过程中对各零件的壁厚做了合理匹配，固定钳身作为主要的承力部件，在丝杠安装位、钳口受力位的壁厚做了局部加强，避免夹紧力过大时出现钳身开裂的问题，而在非受力区域做了适当的壁厚减薄，控制整体重量，方便虎钳在不同工位之间转移搬运。

　　滑动配合面的间隙设计也考虑了实际使用中的磨损补偿，长期使用后如果燕尾配合面出现间隙，可以通过调整镶条来消除间隙，保证钳身滑动的顺畅性与夹持精度。这款虎钳的结构没有复杂的特殊零件，所有零件都可以通过常规的车、铣、刨、磨工序加工完成，加工难度低，制造成本可控，非常适合作为机械结构教学的演示案例，也可以作为小型维修工位、实训车间的实用工装使用，整体结构的受力传递路径清晰：夹紧力通过丝杠传递到活动钳身，再通过钳口传递到被夹持工件，最终反作用力由固定钳身和底座承担，整个传力路径没有应力集中的薄弱环节，在额定夹紧力范围内不会出现结构变形。手柄部分采用穿杠式设计，不需要额外的紧固件固定，直接穿入丝杠端部的孔内即可，转动时可以根据需要调整手柄的插入长度，需要更大夹紧力时可以接长力臂，操作灵活，手柄两端做了圆滑处理，操作时不会划伤手部。从三维结构的细节来看，所有棱边都做了适当的倒角处理，没有尖锐的毛刺边，符合机械产品的安全设计要求，各活动部件之间预留了合理的装配间隙，不会因为加工误差导致装配后出现卡滞，活动钳身的行程限位做了两端的硬限位，避免丝杠转动超程导致活动钳身从导轨上脱出，使用过程中的安全性有足够保障。
