机加工工装用螺杆式机械夹紧虎钳结构

在普通铣床、小型钻床、台式磨床的常规加工作业场景里，这类螺杆驱动的机械虎钳是工位上出现频率最高的通用夹持工装，不管是单件小批量的零件修配，还是教学实训场景下的基础装夹练习，它的结构可靠性直接决定了加工过程中工件的位移量，最终影响尺寸公差的控制精度。从实际使用的角度看，这类虎钳不需要外接液压或者气动动力源，完全靠手动旋转端部的传动螺杆带动活动钳身沿固定导轨做直线进给，靠螺纹副的自锁特性保持夹持力，不会因为加工过程中的振动出现松脱，对于没有集中气源、液压站的零散维修工位、家庭加工工坊来说，适配性远高于动力驱动的夹持设备。

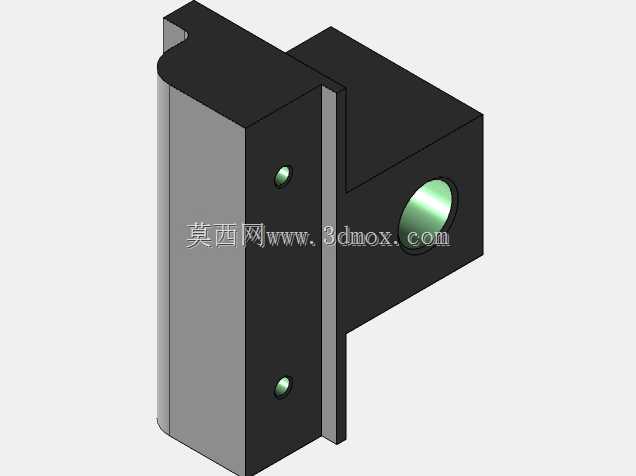

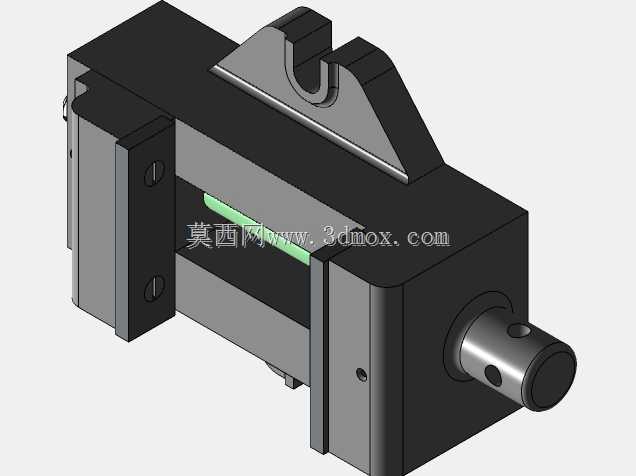

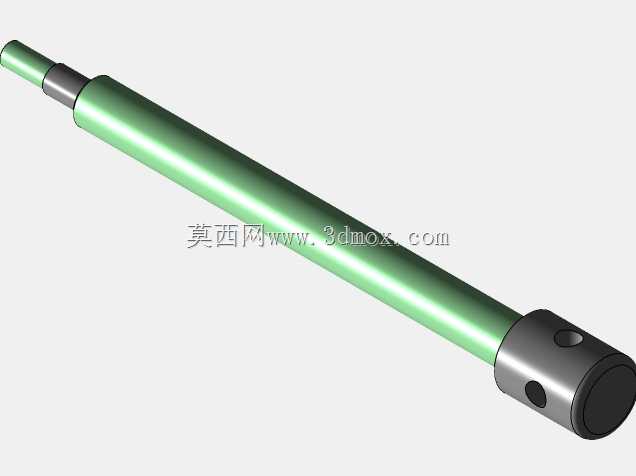

从结构设计的逻辑来看，整个虎钳的受力框架做了对称式的布局，固定钳身的底座部分预留了和机床工作台T型槽匹配的安装凸台，安装时可以通过T型螺栓直接将虎钳锁紧在工作台面上，不需要额外做转接板，安装边界的设计完全适配常规小型机床的工作台槽距，钳身整体的宽度控制在适配台虎钳常规安装位的尺寸，不会占用过多工作台面的有效加工空间，活动钳身和固定钳身的配合面采用了燕尾导轨结构，配合间隙可以通过侧面的锁紧螺钉调整，长期使用出现磨损后不需要更换整体部件，只需要调整镶条的压紧量就能恢复导轨的配合精度，降低了日常维护的成本。钳口部分采用了可更换的硬化钢钳口板，两块钳口板的平行度在装配时做了配磨处理，夹紧矩形工件时可以保证工件基准面和钳身导轨的垂直度，不需要每次装夹都反复打表找正，对于批量加工同规格小零件的场景，能大幅缩短装夹辅助时间。端部的传动螺杆采用了梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，能承受更大的夹紧扭矩，频繁正反转进给时的磨损量更小，螺杆的端部做了滚花处理的旋转头，手动旋转时不需要额外加力杆就能输出足够的夹持力，针对小型有色金属零件、塑料件的装夹，也可以通过控制旋转扭矩避免夹伤工件表面。

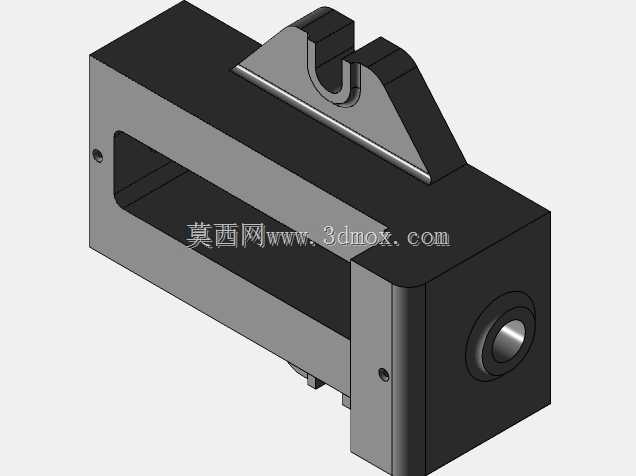

在实际功能设计上，钳身顶部的吊装凸台结构是很实用的细节，当虎钳需要在不同工位之间转移时，可以直接用起重吊钩勾住这个凸台完成吊装，不需要额外捆绑吊带，避免吊装过程中滑脱的风险。钳身内部的螺杆传动腔做了封闭设计，加工过程中产生的铁屑、切削液不会直接进入螺纹配合面，日常维护只需要定期从注油孔注入润滑脂就能保证传动顺畅，不会因为铁屑卡滞出现螺杆拧不动的情况。和同规格的快动虎钳相比，这种螺杆式结构的夹持行程更长，不需要调整垫块就能适配不同厚度的工件，从几毫米厚的薄板零件到一百多毫米厚的块料都能稳定夹持，适用的工件尺寸范围更广。很多刚接触机加工的从业者容易忽略虎钳安装时的水平校准，这款虎钳的底座加工面做了精磨处理，和工作台面贴合时的平面度误差控制在很小的范围内，只要将底座的定位键卡入工作台T型槽，就能保证钳身的进给方向和机床X轴的平行度，减少安装校准的时间。在钻床工位使用时，这种结构的虎钳可以承受垂直方向的钻削冲击力，不会因为钻头的轴向力导致钳身偏移，配合侧面的挡块结构，还能实现工件的快速定位，重复装夹的位置一致性可以满足普通孔加工的公差要求。针对打磨、去毛刺的手工工位，这款虎钳的整体自重足够，不需要完全锁紧在工作台面上也能保持稳定，适合频繁更换加工位置的零散作业场景。
