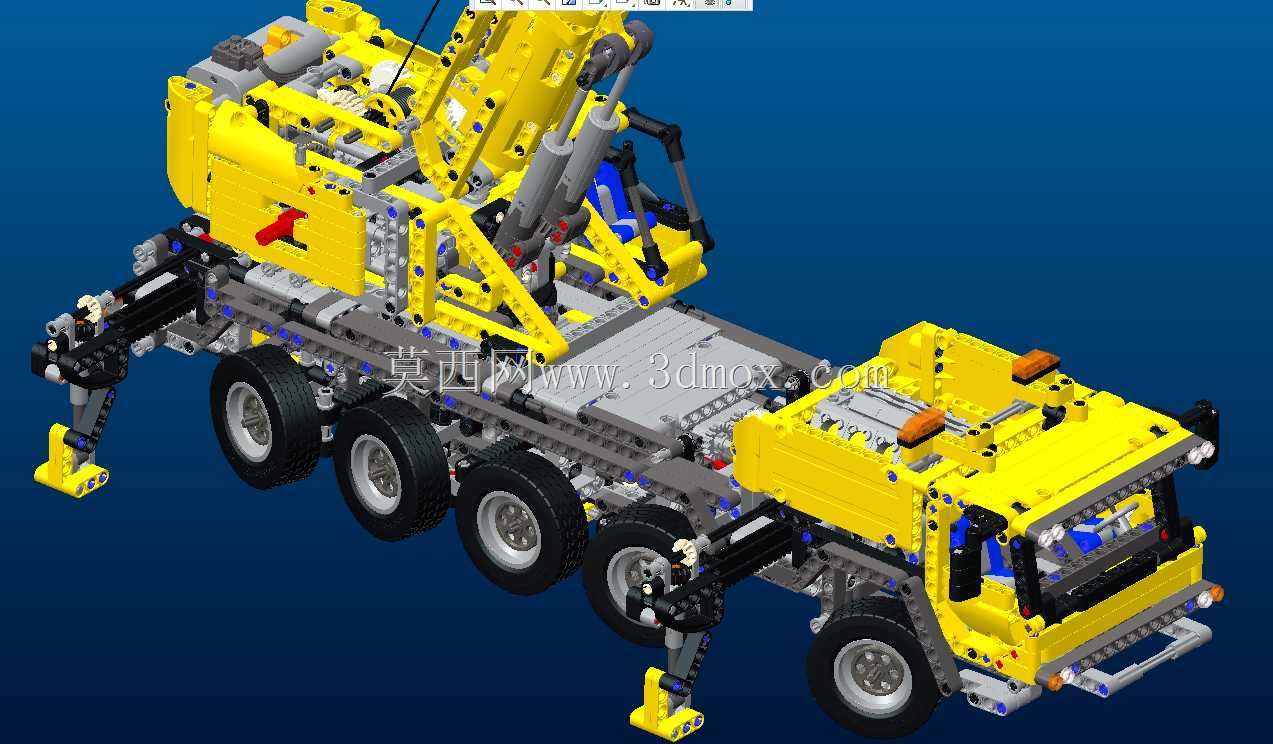

乐高科技系列移动式起重机组装结构设计

本次呈现的积木式移动起重机结构，完全复刻真实轮式起重机的机械传动逻辑与作业形态，从工程结构还原的角度看，其设计思路完全贴合真实起重设备的功能实现路径，没有为了积木拼装的便利性简化核心机械结构。先从作业场景适配说起，这类轮式起重机在现实中多用于中小型设备吊装、厂区物料转运、户外小型工程作业，对场地适应性要求高，不需要额外铺设作业轨道，依靠自身轮式底盘就能完成转场，模型在底盘设计上完全还原了这一特性，多轴轮组布局搭配可收放的液压支腿结构，支腿展开后能形成稳定的支撑四边形，抵消吊装作业时的倾覆力矩，这和真实起重机的支腿设计逻辑完全一致，支腿的支撑点位置、伸出长度对应的支撑边界，都严格按照真实设备的力臂比例做了缩放，保证模拟吊装作业时的结构稳定性。

从功能特性上拆解，模型的起重臂采用多节伸缩结构，内置模拟液压油缸的传动组件，能够实现起重臂的俯仰角度调节与节段伸缩，不同伸出长度对应的作业半径、起升高度都做了对应的结构限位，避免超行程运动导致的结构卡滞；起重臂末端的吊钩组件搭配卷扬传动结构，能够实现吊重的升降动作，卷扬机构的传动齿轮组做了阻尼设计，模拟真实起重机起升机构的制动效果，防止吊重自由滑落。底盘部分的转向系统采用多轴联动转向设计，和真实大吨位轮式起重机的转向逻辑一致，能够减小转弯半径，适配狭窄场地的转场需求，驾驶舱的细节布局也还原了真实起重机的操作位排布，虽然是积木拼装结构，但操作控件的位置都对应真实设备的操作逻辑。

设计思路上，整个结构采用模块化拆分，将底盘行走系统、支腿支撑系统、起重臂变幅伸缩系统、卷扬起升系统、驾驶舱模块做了独立的结构设计，每个模块之间通过标准积木连接点位实现装配，既方便拼装过程中的分步组装，也能在后期对单个模块进行调整优化；所有传动结构都采用外露式布局，能够直观看到动力传递的路径，不管是作为积木玩具的拼装体验，还是作为起重机械结构的教学演示模型，都能清晰展示轮式起重机的核心工作原理。

关于安装边界与尺寸比例，模型按照真实轮式起重机等比例缩放，整体长度、宽度、高度的比例完全符合真实设备的尺寸关系，支腿完全展开后的横向支撑宽度、起重臂完全伸出后的最大作业高度、作业半径都按照缩放比例做了对应设计，在拼装完成后摆放时，需要预留足够的空间容纳支腿展开与起重臂伸展的范围，避免和周边物体发生干涉；轮组的间距、底盘离地间隙也和真实设备的通过性参数成比例，模拟行驶状态下不会出现底盘剐蹭的问题。

从结构设计的细节来看，模型中所有的受力点位都做了结构加强，比如起重臂和底盘连接的变幅支座位置，采用多层积木叠加固化，承受起重臂俯仰时的交变载荷；支腿和底盘的连接位置做了铰接结构设计，能够实现支腿的收放转动，同时在支腿触地端做了模拟支撑脚垫的结构，增大支撑接触面积，分散支撑点的压强，和真实起重机支腿的垫脚设计逻辑一致。整个模型没有多余的装饰性结构，所有外露的组件都对应真实设备上的功能部件，不管是液压管路的模拟排布，还是车身警示标识的位置，都严格参考真实移动式起重机的外观设计，在保证结构功能完整的同时，最大化还原了真实设备的外观形态。
