乐高科技组42009起重机第二批次组装结构

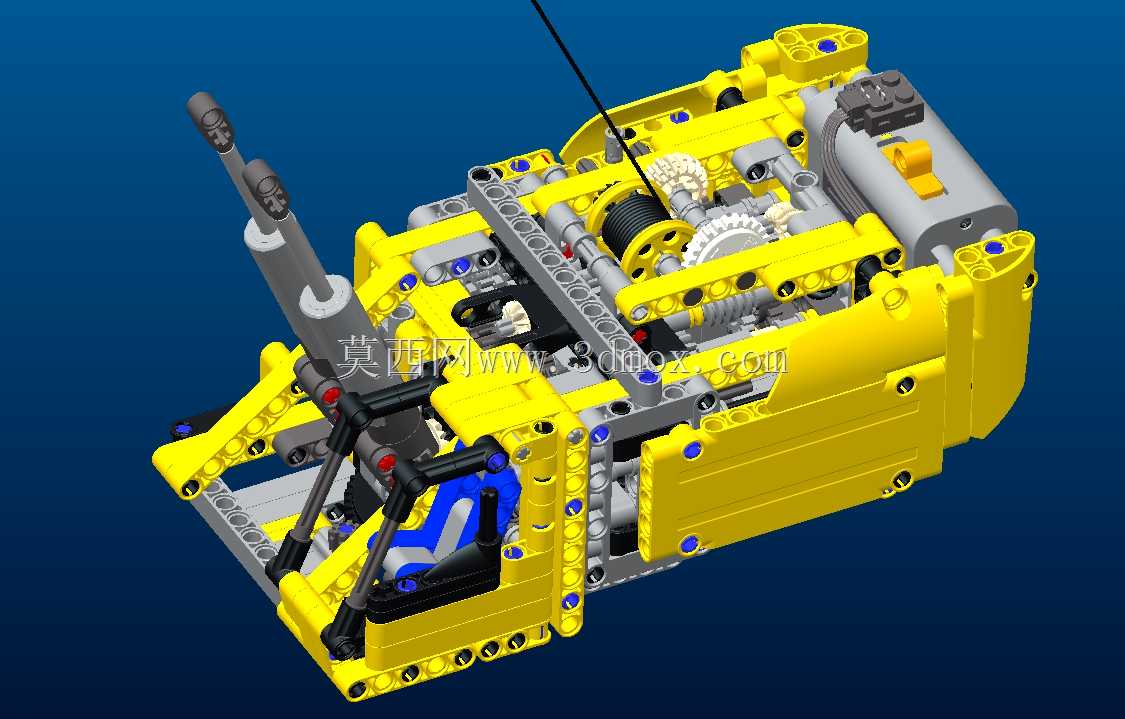

这套积木拼装的起重设备结构，完整还原了工程起重作业单元的核心传动逻辑，可作为机械原理教学、积木结构设计参考的具象化载体，也能为小型起重装置的传动布局提供直观的结构参照。从实际功能落地来看，该结构复刻了真实移动式起重机的上车作业模块，集成了卷扬提升、变幅调节、回转支撑三大核心作业功能，所有动力传递路径都通过积木标准件实现，没有额外定制零件，完全依靠孔梁、销钉、齿轮、气动元件的组合完成动作传递，能直观展示起重设备从动力输入到作业端执行的完整力流走向。

设计思路上完全遵循真实起重设备的载荷分布逻辑，上车主体采用黄色孔梁搭建封闭式承载框架，框架两侧预留了标准销孔位，既可以作为后续扩展支腿、臂架的安装接口，也能通过对称布置的加强梁抵消卷扬作业时产生的扭转力矩。动力单元布置在框架尾部，和真实起重机将发动机、配重后置的布局逻辑一致，既可以平衡前端臂架作业时的前倾力矩，也能缩短动力到卷扬机构的传递路径，减少齿轮传动的级数，降低动力损耗。卷扬机构集成在框架中部的安装位，采用蜗轮蜗杆搭配大直径齿轮组的减速结构，能将动力输入的高转速低扭矩转化为卷筒转动的低转速大扭矩，匹配起重作业对提升力的需求，同时蜗轮蜗杆的自锁特性可以避免吊重负载出现溜钩问题，和真实起重设备的卷扬安全设计逻辑完全一致。

变幅机构采用气动伸缩元件作为执行端，气缸的铰接点分别布置在车架前端的支座和臂架根部的连接位，通过气动回路的压力变化控制气缸伸缩，实现臂架俯仰角度的调节，这种布局和真实起重机的变幅油缸安装位置完全对应，铰接点的位置经过反复调整，能保证在最大变幅角度下，气缸的推力方向始终处于最佳受力角度，避免出现机构死点。操作端的控制结构布置在车架前部的操作位，通过不同的控制杆分别对应卷扬收放、变幅调节、回转动作的切换，每个控制杆的行程都和对应的传动离合器行程匹配，拨杆到位后能可靠结合对应的传动齿轮组，避免出现打齿、动力脱开的问题。

从安装边界来看，整个上车模块的底部预留了标准的回转支撑连接位，接口尺寸和乐高科技组系列的回转齿圈完全匹配，后续可以直接安装在下车底盘模块上，实现360度回转作业功能。模块的宽度控制在17个标准孔梁单位，长度为25个标准孔梁单位，高度方向不含外露天线的尺寸为12个标准积木单位，所有外接接口都采用通用标准规格，既可以和同系列的起重机其他批次零件组合成完整设备，也可以单独作为传动演示单元，安装在其他积木搭建的作业平台上使用。框架侧面预留的多个安装孔位，还可以扩展安装吊具、警示灯、操作室等附属结构，具备很高的扩展灵活性。

在结构细节处理上，所有齿轮啮合位置都预留了0.1-0.2mm的侧隙，既保证齿轮转动顺畅不会卡滞，也不会因为间隙过大出现传动回程误差过大的问题。所有销钉连接位都采用摩擦销定位，保证结构连接强度的同时，也方便后续拆卸调整。气动管路的走向沿着框架内部的空隙布置，通过专用的管线夹固定在孔梁上，避免管路和运动的齿轮、转动的卷筒出现干涉，同时也让整体外观更整洁，和真实工程设备的管线布置逻辑一致。电池盒和开关的安装位做了下沉处理，保证开关操作方便的同时，不会突出主体框架影响后续臂架等部件的安装。整个结构的配重块布置在动力单元下方，和前部的臂架安装位形成力矩平衡，在最大吊重工况下，整个上车模块的重心始终落在回转支撑的中心范围内，避免出现倾翻风险，这和真实起重机的重心匹配设计思路完全一致，能让拼装完成后的结构在作业动作时保持稳定，不会因为重心偏移出现侧翻问题。
