起重机配套用轴类连接承载构件

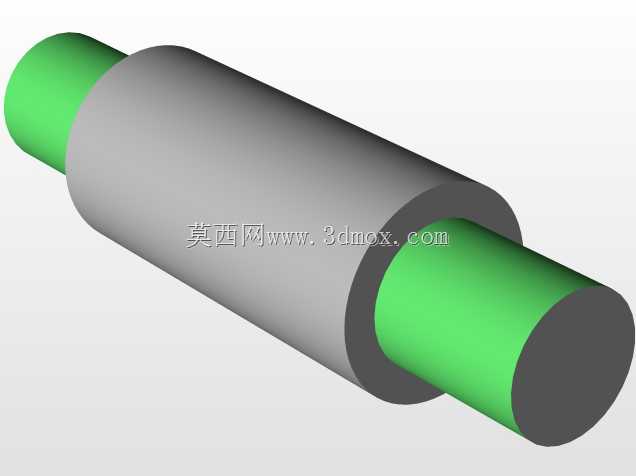

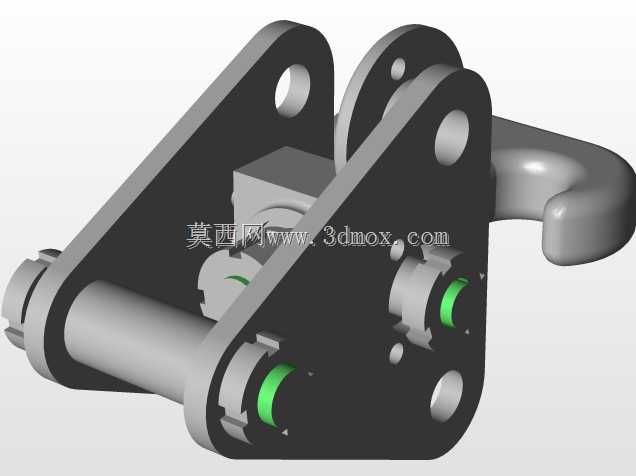

　　在起重作业的整套传动承载体系里，这类轴类构件是衔接动力输出端与吊钩执行端的核心受力零件，日常散货码头的集装箱吊装、钢结构厂房的构件安装、重型设备的厂区移位等场景里，它都要持续承受交变的拉扭复合载荷，不能出现过量形变或者应力集中导致的断裂风险。做这个构件的三维设计时，首先要匹配现有起重机起升机构的安装腔尺寸，两端的圆柱轴段直径要和配套的滚动轴承内圈过盈配合公差带完全契合，过盈量控制在合理区间，既保证运转时不会出现轴与轴承内圈的相对滑移，也不会因为过盈量过大导致轴承内圈胀裂影响使用寿命。中间的加粗轴肩是核心的承载定位面，设计时特意做了圆角过渡处理，避免直角台阶处的应力集中，毕竟起重作业时频繁的启停、载荷的突然增减都会在轴肩位置形成峰值应力，要是没有圆角缓冲，长时间交变载荷作用下很容易萌生疲劳裂纹，最终引发断轴的安全事故。两端伸出的轴段长度要严格控制，既要保证轴承安装到位后有足够的空间加装轴端挡圈、密封端盖等附件，也不能伸出过长导致和周边的卷筒支架、钢丝绳导向部件发生运动干涉，毕竟起升机构的内部安装空间非常紧凑，每一处尺寸边界都要和周边部件做干涉校验。

　　从功能特性来看，这个构件的表面粗糙度要求是分区域设定的，和轴承配合的轴段粗糙度要达到较高精度等级，减少配合面的磨损，中间轴肩和传动轮毂贴合的端面也要保证平面度，避免安装后出现偏载导致轴承受力不均，非配合面的粗糙度要求可以适当放宽，减少不必要的机加工成本。设计过程中还要考虑材料的选型匹配，这类承载轴一般选用中碳调质钢，经过调质处理后获得综合的力学性能，既有足够的强度承受重载，也有合适的韧性抵消冲击载荷的影响，轴的表面如果有需要还可以做中频淬火处理，提升配合面的耐磨性能，延长构件的整体服役周期。

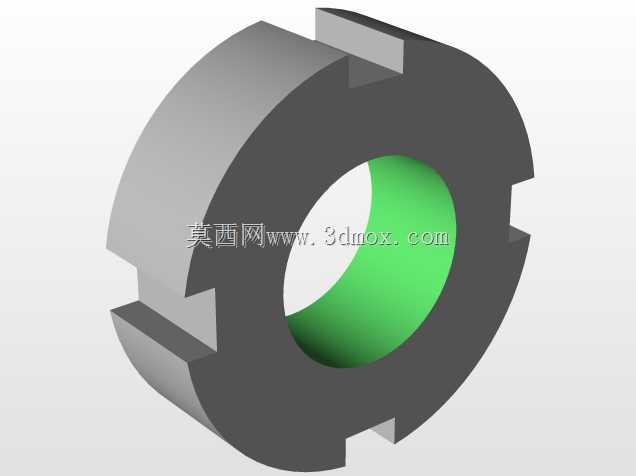

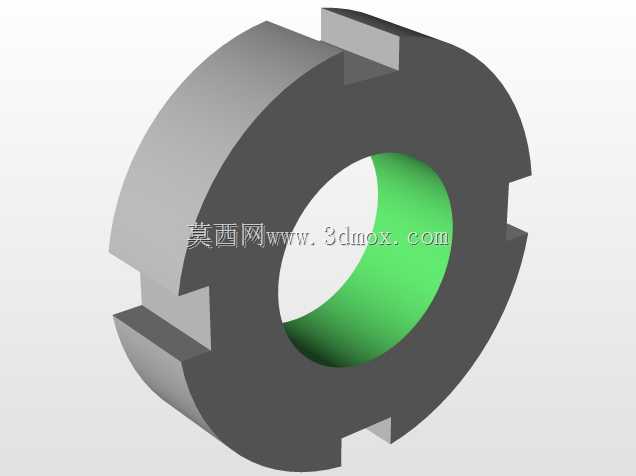

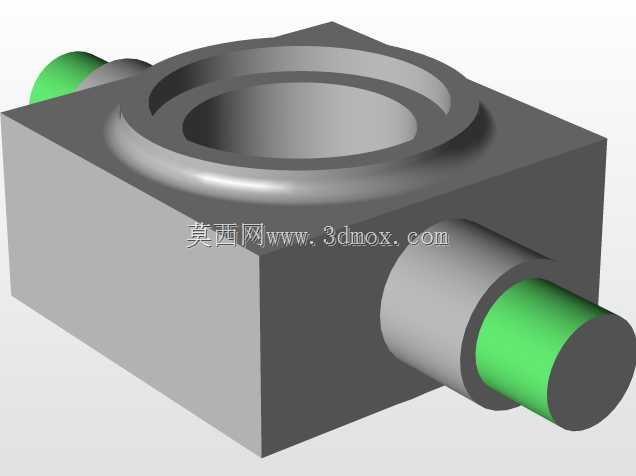

　　在实际安装作业时，这个轴件要水平穿入起升机构的安装支座，先将一端的轴承热装到位，再穿入传动轮毂或者吊钩连接的旋转架，最后装另一端的轴承和密封端盖，整个安装过程中要保证轴的同轴度误差控制在允许范围内，不然运转时会出现卡滞、异响，加速轴承和轴本身的磨损。很多现场的起重设备故障案例里，轴类零件的失效往往不是因为静态强度不足，而是设计时忽略了交变载荷下的疲劳强度校核，或者是过渡圆角、退刀槽这些细节位置的应力集中没有处理好，所以在做三维建模的时候，每一处的倒角、圆角、退刀槽尺寸都要严格按照机械设计规范来设定，不能为了建模省事直接做直角连接。

　　另外还要考虑后期维护的便利性，轴端要预留合适的拆卸螺纹孔，方便后期更换轴承或者检修时用拉马把轴件拆出来，不用破坏性切割周边的支座结构，减少设备停机维护的时间成本。这类轴件的尺寸参数不是随意设定的，要匹配对应吨位的起重机额定起重量，比如小吨位的单梁起重机用的轴直径相对小一些，大吨位的门式、桥式起重机配套的轴直径会更大，轴肩的高度差也要根据传递的扭矩大小做对应调整，保证扭矩传递过程中不会出现轴肩被剪切破坏的情况。建模的时候还要把各个配合面的形位公差要求在三维模型里做标注参考，方便后续出工程图时直接调用，也能让加工厂家直观看到各个位置的精度要求，减少加工出错的概率。很多刚入行的结构设计人员做这类轴件的时候，往往只关注静态的尺寸匹配，忽略了实际作业中的载荷波动、安装误差、温度形变这些实际工况因素，导致做出来的零件装上去之后用不了多久就出现故障，所以在三维设计阶段就要把这些实际工况的影响考虑进去，预留合理的安全余量，但也不能盲目加大尺寸导致整个机构过于笨重，增加不必要的材料成本和设备自重。
