带滑轮组结构的起重吊钩总成设计

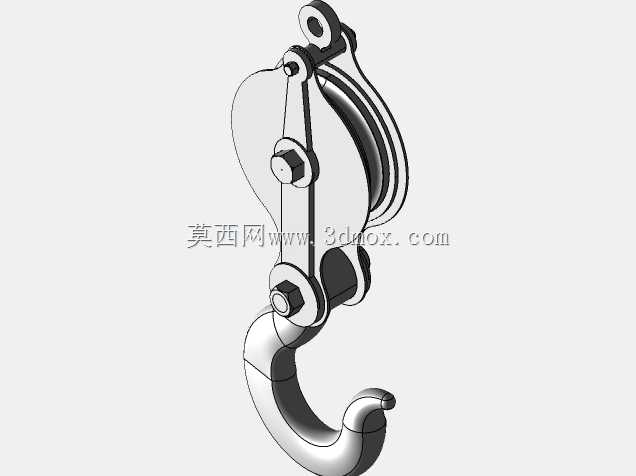

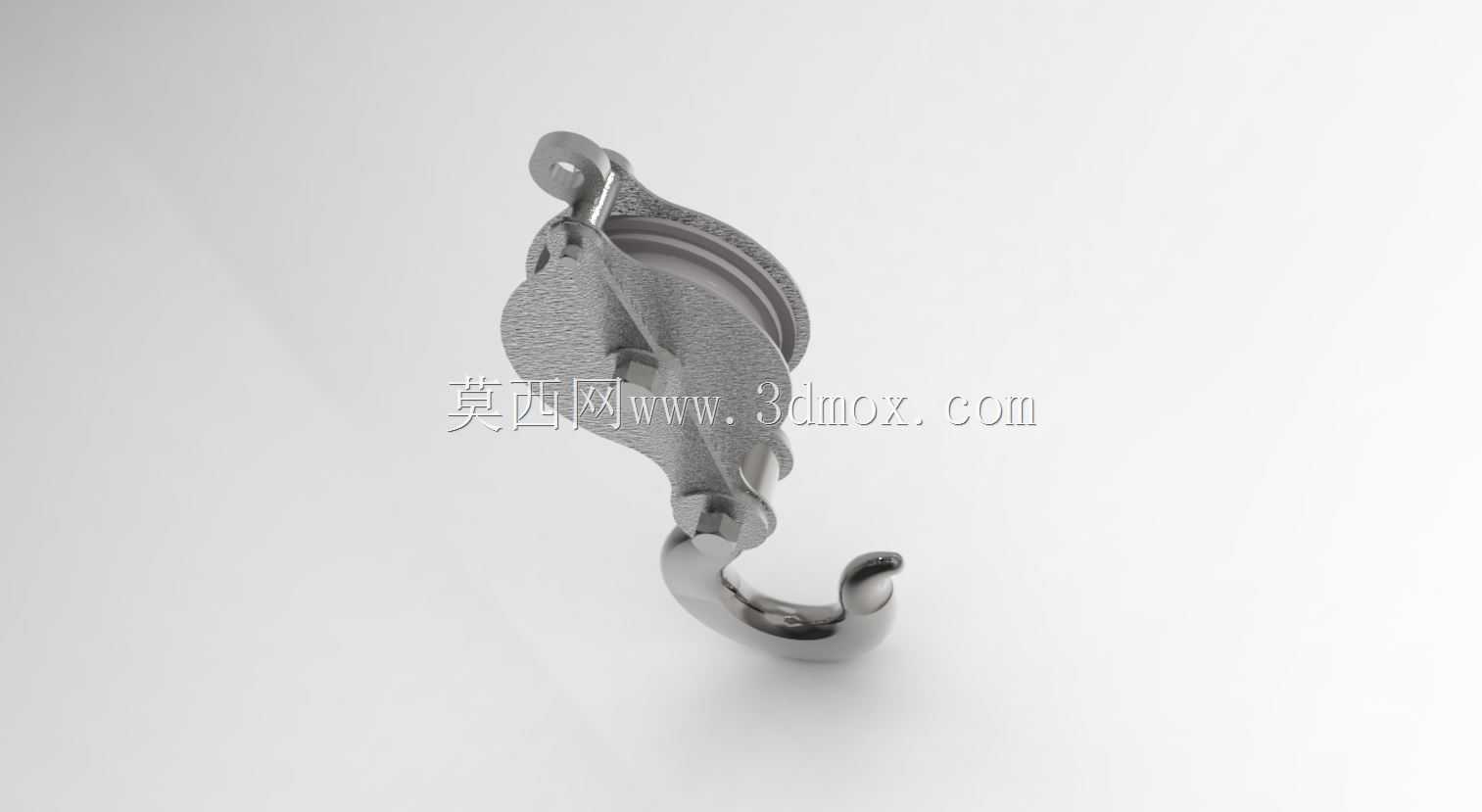

在工矿企业的物料转运、重型设备安装、港口装卸、建筑施工吊装等场景中，起重吊钩是直接承接载荷、连接起升钢丝绳与被吊重物的核心受力部件，其结构合理性直接关系到起重作业的安全冗余与作业效率。这套吊钩组件集成了单轮滑轮组结构，在设计时首先围绕额定载荷下的受力路径做了拓扑优化，从顶部的吊环连接轴开始，载荷通过两侧对称布置的夹板传递到滑轮轴，再经滑轮将钢丝绳的拉力均匀分散到两侧板件，最终汇聚到下部的吊钩钩体，整个传力路径没有应力突变的锐角结构，所有轴孔配合位置都设计了足够的承压面宽度，避免局部压应力超过板材许用值。

从实际安装边界来看，组件顶部的连接吊耳采用双孔铰接设计，可直接匹配起重小车的下吊点销轴，不需要额外加工过渡连接座，两侧夹板的间距经过精准核算，刚好容纳滑轮的轮缘宽度与钢丝绳的偏摆余量，当钢丝绳在卷筒上多层缠绕出现最大偏角时，也不会与夹板发生摩擦剐蹭，能有效延长钢丝绳的使用寿命。滑轮的轮槽截面采用标准起重钢丝绳适配的圆弧槽型，槽底半径比常用钢丝绳半径大8%左右，既可以保证钢丝绳与轮槽的接触面积足够，避免钢丝绳出现局部挤压断丝，也能防止槽型过宽导致钢丝绳在槽内错位跳绳。

吊钩部分采用锻造钩体的常用结构比例，钩身的危险截面位置做了渐变加厚处理，从钩尖到钩颈的截面逐步增大，匹配起吊时钩身的弯矩分布规律，钩口位置预留了安全锁的安装位，实际使用时可以加装弹簧式安全挡片，防止吊装过程中钢丝绳索具、吊装带从钩口滑脱，避免坠物风险。吊钩与上部横梁的连接采用推力轴承配合结构，吊装过程中可以根据重物的就位需求手动旋转钩体，调整吊索的扭转状态，不会因为吊物旋转导致钢丝绳打扭，降低起升机构的附加载荷。

在结构细节设计上，所有连接销轴都采用了带开槽螺母配合开口销的防松结构，避免起重作业过程中反复受载振动导致销轴退转脱出，夹板外侧的销轴端部都设计了轴端挡板，用沉头螺钉固定在夹板上，进一步限制销轴的轴向窜动。滑轮内部集成了滑动轴承衬套，衬套采用铜基石墨自润滑材质，日常维护时不需要频繁加注润滑脂，就能保证滑轮在额定转速下灵活转动，减少滑轮轴的磨损量，延长部件的整体更换周期。

从作业适配性来看，这套吊钩组件可以适配多种规格的起重钢丝绳，既可以用于桥式起重机的主起升机构，也可以搭配门式起重机、悬臂吊、电动葫芦作为终端吊具使用，在设备检修、重型工件转运、钢材装卸等场景下，不需要额外改装就能直接安装投用。设计时充分考虑了现场的维护便利性，所有连接部件都采用通用标准件，当滑轮衬套磨损、钩体出现疲劳损伤时，不需要整体更换整个组件，只需要拆解对应位置的销轴，更换受损零件即可，能有效降低设备的运维成本。

在受力校核层面，整个组件的板材厚度、销轴直径、钩体截面尺寸都按照额定起重量的1.5倍动载系数、3倍静载系数做了强度验算，所有受力位置的安全系数都满足起重机械安全规范的要求，滑轮的直径与钢丝绳直径的比值也符合相关标准，能减少钢丝绳的弯曲疲劳损耗。组件的整体外形轮廓做了圆角过渡处理，没有突出的尖锐棱角，避免吊装作业时剐蹭操作人员或者刮伤被吊工件的表面，在车间内的精密设备吊装场景下也能安全使用。
