V型十二缸动力总成精密结构设计

　　在大排量乘用车辆、高性能赛事赛车、重型工程机械以及固定动力机组的配套场景中，V型十二缸动力单元始终是高功率输出需求场景下的核心选型方向，这类动力装置通过两列呈V型夹角排布的气缸结构，在有限的机舱横向空间内实现了十二缸的大排量布置，相比直列六缸、V8等常规缸体布局，能够在更低的整机转速区间输出峰值扭矩，同时通过两列气缸的做功冲程相互抵消运转振动，大幅降低动力传递过程中的振动载荷，减少配套传动系统的抗振设计冗余。从实际工程应用的角度来看，这类V12动力单元的结构设计需要兼顾缸体强度、配气机构同步性、冷却润滑回路的均匀性，以及整机与配套设备的安装边界匹配。在结构设计过程中，首先需要确定两列气缸的夹角参数，常规量产V12机型多采用60度夹角设计，这个角度能够让曲轴的曲柄销布置实现最优的做功间隔角，让每个气缸的点火间隔均匀分布在曲轴旋转周期内，避免出现动力输出的脉动冲击，同时这个60度夹角的缸体布局能够让整机的宽度控制在常规大排量车型的机舱安装尺寸范围内，不会出现两侧突出超过车架纵梁安装边界的问题，适配多数前置后驱、中置引擎的车型安装需求。

　　缸体部分的设计采用整体式铝合金铸造结构，相比传统铸铁缸体能够降低40%左右的整机自重，同时在气缸壁位置设计有铸铁缸套镶嵌结构，保证活塞往复运动过程中的耐磨性能，缸体内部的主油道采用贯穿式设计，从机油泵输出的压力润滑油能够通过主油道均匀分配到两列气缸的主轴瓦、连杆轴瓦位置，同时分支油道连通缸盖位置的凸轮轴轴承、液压挺柱位置，保证高转速运转下所有摩擦副都能得到充足的润滑。曲轴部分采用全支撑锻造钢结构，每个曲柄臂之间都设计有独立的主轴颈支撑，十二缸机型的曲轴需要经过严格的动平衡校准，平衡精度等级要求达到G2.5以上，避免高转速下出现曲轴挠曲变形，引发整机振动超标。活塞组件采用轻量化铝合金锻造设计，活塞裙部设计有石墨涂层，降低冷启动阶段的摩擦损耗，活塞环采用三道环设计，分别为气环、油环和刮油环，保证燃烧室的密封性能，避免机油窜入燃烧室引发积碳问题。配气机构采用双顶置凸轮轴设计，每列气缸的缸盖上方布置两根凸轮轴，分别控制进气门和排气门的启闭，凸轮轴通过正时链条与曲轴前端的正时链轮连接，保证气门启闭时机与活塞运动位置的精准匹配，正时链条位置设计有自动张紧器，能够在链条长期使用出现磨损伸长时自动补偿张紧力，避免正时跳齿引发的气门与活塞碰撞故障。

　　冷却系统采用分体式水道设计，两列气缸的水道独立连通到前端的节温器座，冷却液从缸体下部进入水道，流经气缸外壁、缸盖燃烧室周围区域后，从缸盖上部的出水歧管汇总流入散热器，这种设计能够保证每个气缸的冷却温度均匀，避免出现局部过热导致的缸体变形问题。进气系统采用对称式进气歧管设计，两列气缸的进气歧管长度一致，保证每个气缸的进气量均匀，歧管内壁经过光滑处理，降低进气阻力，提升充气效率，排气系统采用等长排气歧管设计，让每个气缸排出的废气能够均匀汇入排气总管，充分利用排气脉冲效应提升排气效率，同时降低排气噪音。

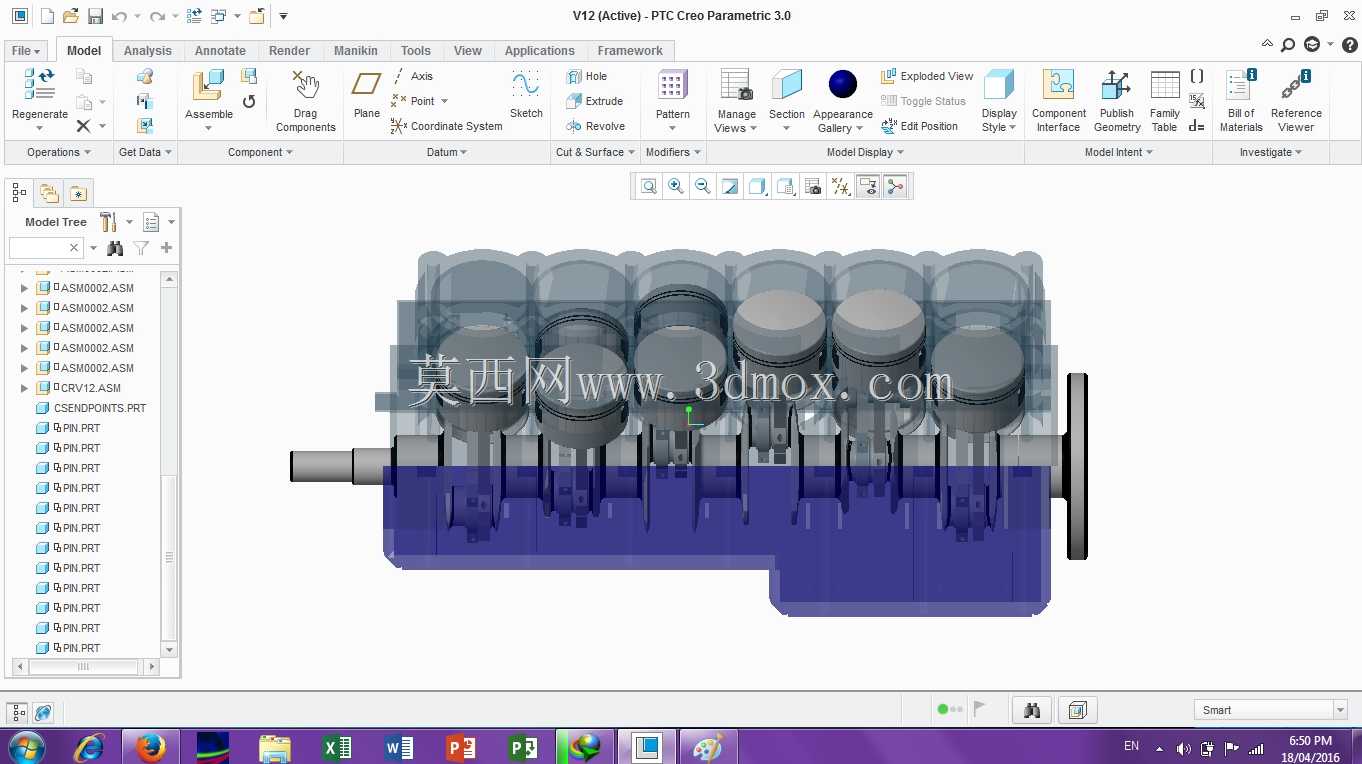

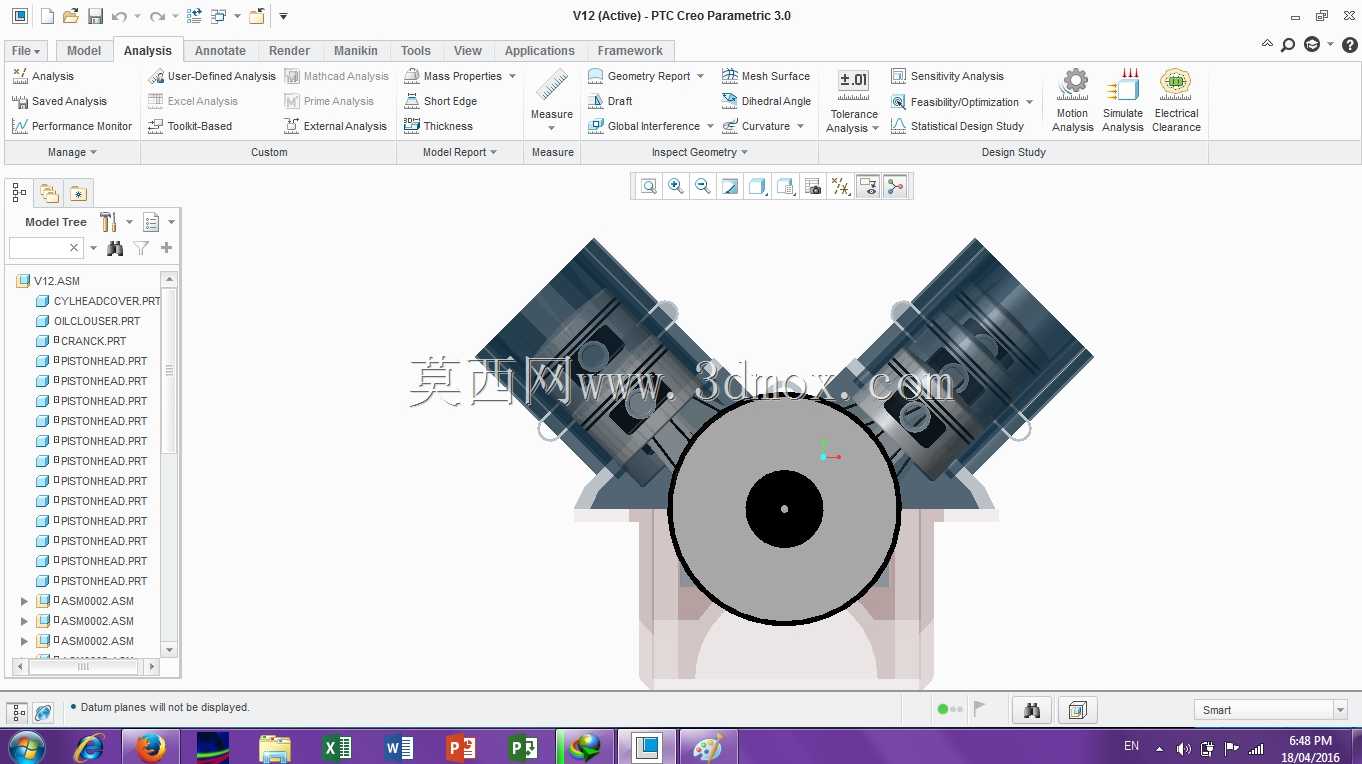

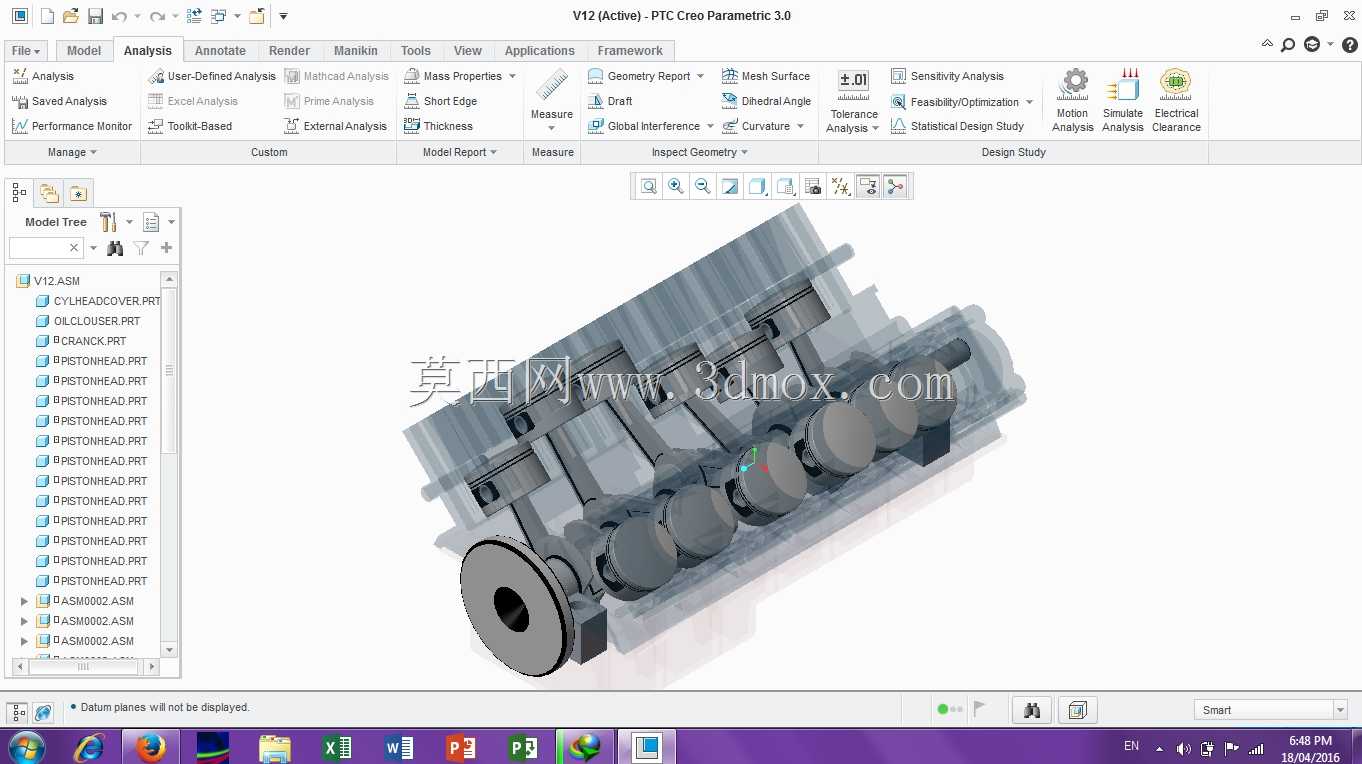

　　整机的安装支点设计在缸体两侧和变速箱连接端位置，总共四个安装悬置点，悬置点的位置经过重心匹配计算，保证整机安装后重心落在四个悬置点的支撑中心范围内，降低运转过程中悬置的受力载荷，悬置位置的安装孔位采用统一的标准间距设计，能够适配不同车型、不同动力机组的安装支架匹配需求，不需要额外改动安装位置即可完成配套安装。在实际建模过程中，所有运动部件之间都预留了合理的配合间隙，比如活塞与缸壁的配合间隙、气门与活塞顶的安全间隙、曲轴与轴瓦的油膜间隙，都按照实际工程设计的公差要求进行参数化设置，同时所有的连接螺栓位置都按照标准螺纹规格进行建模，能够直接用于后续的装配干涉检查、运动仿真分析，验证整机运转过程中是否存在部件碰撞、干涉问题，也能为后续的性能仿真、结构强度分析提供精准的三维数模基础。这类V12动力单元的结构设计，除了满足常规的动力输出需求外，还需要考虑后期维护的便利性，比如机油滤清器、火花塞、正时链条盖等易损件和维护部件的位置都设计在整机外侧便于操作的位置，不需要拆解周边大部件即可完成常规维护作业，降低设备全生命周期的维护成本。
