7.0升V8大排量概念动力引擎结构设计

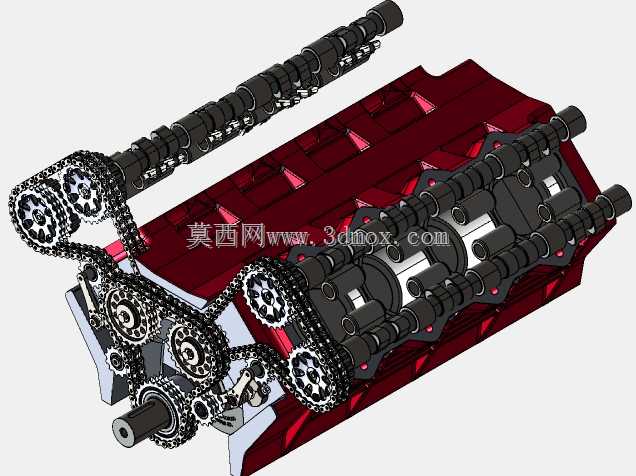

　　这套大排量V型八缸动力单元的结构设计，核心面向大马力改装、定制化性能载具、特种工程装备的动力适配场景，区别于量产市售机型的紧凑化取向，概念设计阶段优先保障高转速区间的进排气效率与动力输出平顺性，整体采用90度V型夹角的缸体布局，从根源上平衡一阶、二阶往复惯性力，降低高负荷运转下的整机振动幅值，减少对配套机架的隔振设计压力。从外露的配气端结构能看到，设计采用了双顶置凸轮轴的每缸四气门配气方案，进排气凸轮轴分置于两列缸盖的顶端，通过多组正时链轮与静音滚子链条实现曲轴到凸轮轴的动力传递，链条传动路径上设置了多层级的导向张紧结构，避免高转速下链条跳齿、正时偏移的故障，同时相比同步带传动，金属链条的耐高温、耐高负荷特性更适配大排量机型的持续高功率输出工况，不需要定期更换传动部件，降低长期使用的维护成本。

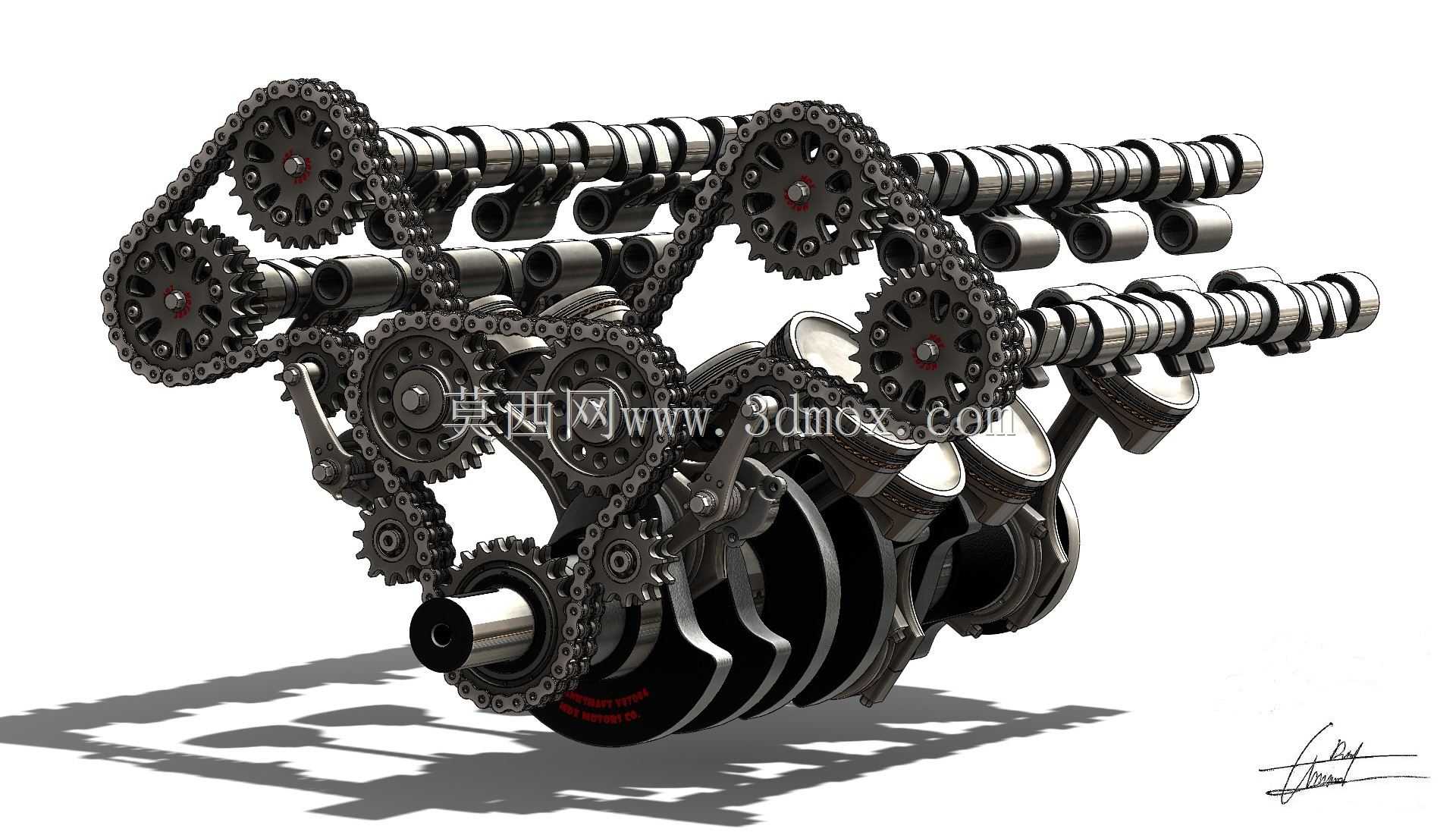

　　曲柄连杆机构的设计上，曲轴采用了全支撑的锻造结构，每个连杆轴颈两侧都设置主轴颈承载，平衡块的配重经过精确匹配，抵消活塞连杆组往复运动产生的不平衡力矩，活塞采用短裙部的轻量化设计，降低往复运动质量，提升转速攀升速度，连杆采用斜切口的剖分结构，满足大缸径下的连杆大头安装需求，同时提升杆身的结构强度，承受大扭矩输出下的交变载荷。整机的安装边界设计上，两列缸体的夹角空间预留了足够的进排气歧管布置位置，正时端的链轮组外凸尺寸控制在合理范围，不会与机舱内的散热模块、横梁结构产生干涉，油底壳采用低重心的湿式设计，在保证机油存储量满足高负荷润滑需求的前提下，降低整机安装高度，适配更多低重心的性能载具布局。

　　这套概念设计没有额外加装外围的附件系统、装饰罩壳，完整呈现了内燃机核心的曲柄连杆、配气传动两大核心机构的运动逻辑，对于理解大排量V型发动机的动力传递路径、零部件配合关系有很强的参考价值，结构建模过程中严格按照机械设计的公差配合要求，链轮与链条的啮合间隙、凸轮轴与轴承座的配合间隙、曲轴轴向窜动量都预留了合理的工程余量，完全符合实际内燃机的设计规范，既可以作为动力总成选型阶段的结构参考，也能作为机械原理教学、三维建模练习的典型案例，帮助从业者理解多缸内燃机的布局逻辑与零部件设计要点，在做同类型动力改装、定制机型开发时，可以直接参考这套结构的夹角设计、传动路径布局，减少前期方案论证的重复工作量。
