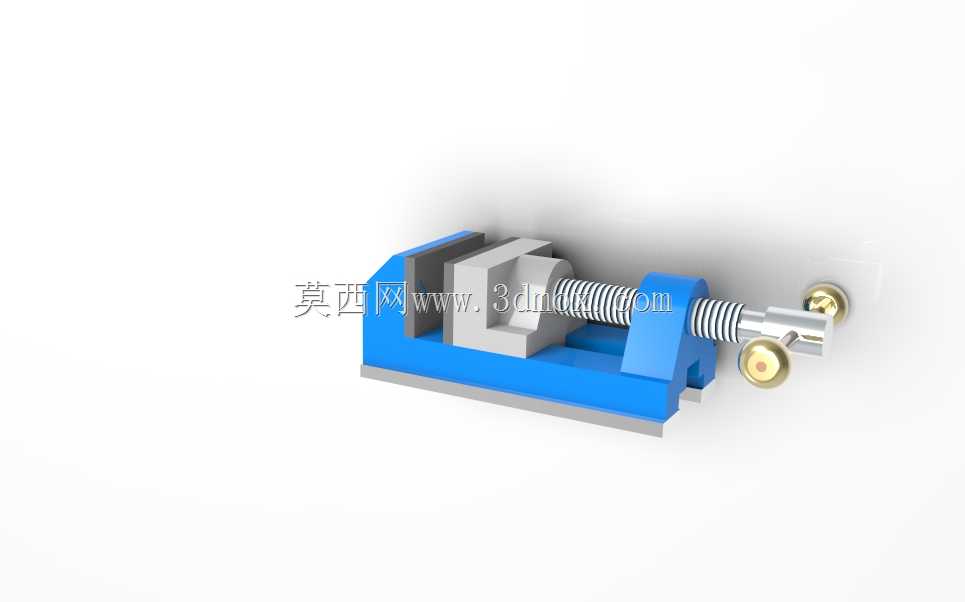

精密手动式机械台虎钳结构设计

　　这款手动机械虎钳是钳工工位、小型机加工场景中最常用的通用装夹工装，日常作业中可固定在钳工台、小型钻床、铣床工作台面，完成工件划线、锉削、钻孔、攻丝、轻度铣削等工序的工件夹持作业，相比液压、气动类夹紧工装，它无需外接动力源，完全依靠手动操作丝杠副实现夹紧动作，对作业场地的适配性更强，哪怕是无气源、无液压站的零散维修工位、户外临时加工作业点都能直接使用。从结构设计逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，固定钳身底部预留的安装孔位可适配T型槽螺栓、台钳固定压板两种安装方式，安装边界可覆盖常规宽度600mm以内的钳工工作台，钳身整体采用铸铁材质的结构设计思路，保证装夹过程中整体刚性足够，不会因为夹紧力过大出现钳身形变，影响装夹精度。

　　丝杠传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，长期频繁松紧操作也不容易出现滑牙、磨损过快的问题，丝杠端部搭配的转动手柄采用可折叠式结构，日常收纳时不会突出钳身占用额外空间，操作时展开手柄即可获得足够的力臂，操作人员无需借助加力杆就能输出足够的夹紧力，应对常规黑色金属、有色金属工件的装夹需求。钳口部分采用可更换式设计，钳口板通过内六角螺钉固定在活动钳身与固定钳身的夹持面上，钳口表面加工有交叉网纹，增大夹持摩擦力，避免工件在钻削、锉削受力时出现打滑移位，当钳口板磨损到夹持精度不足时，只需拧下固定螺钉即可快速更换新的钳口板，无需整体更换虎钳，大幅降低工装维护成本。

　　活动钳身与固定钳身的配合面采用燕尾槽导向结构，导向间隙可通过侧边的调节螺钉进行微调，长期使用出现导向磨损后，可通过调整间隙保证活动钳身移动过程中无旷量，保证夹持面的平行度，避免装夹工件时出现上翘、偏斜的问题。从实际使用场景来看，这款虎钳的最大开口尺寸可覆盖100mm以内的工件装夹，钳口深度约40mm，既可以装夹小型轴类、板类零件，也能通过搭配V型块附件完成圆柱形工件的定位装夹，适配多类型工件的加工需求。设计过程中充分考虑了日常操作的便利性，丝杠与活动钳身的连接部位采用防脱结构，即使将钳口完全张开到最大行程，活动钳身也不会从固定钳身上脱落，避免日常操作中零件脱落砸伤操作人员的安全隐患。

　　钳身底部的固定座采用一体化铸造结构，与工作台面接触的底面经过铣削加工，平面度控制在0.05mm以内，安装后钳身整体不会出现翘曲，保证夹持基准与工作台面的平行度，满足轻度机加工的精度要求。不同于重型机用虎钳，这款手动虎钳整体重量控制在5kg左右，单人即可完成搬运、安装移位，适合多工位轮换使用的小型加工车间、维修班组，日常维护也十分简便，只需定期在丝杠螺纹、燕尾导向面涂抹润滑脂，就能保证操作顺畅，延长工装使用寿命。在实际钳工装配作业中，这类虎钳还可以搭配不同的软钳口附件，装夹表面精度要求高的有色金属工件、已加工完成的成品零件，避免硬钳口夹伤工件表面，拓展了工装的适用范围。整体结构没有冗余的复杂零件，所有传动部件都暴露在可视范围内，日常故障排查、零件更换都十分便捷，哪怕是使用多年后出现丝杠磨损、钳口板失效等问题，都能快速找到替换配件，不会因为局部小零件损坏就导致整个工装报废，是机械加工、设备维修、五金加工场景中通用性极强的基础工装。
