带GRABCAD标识的带柄马克杯结构设计

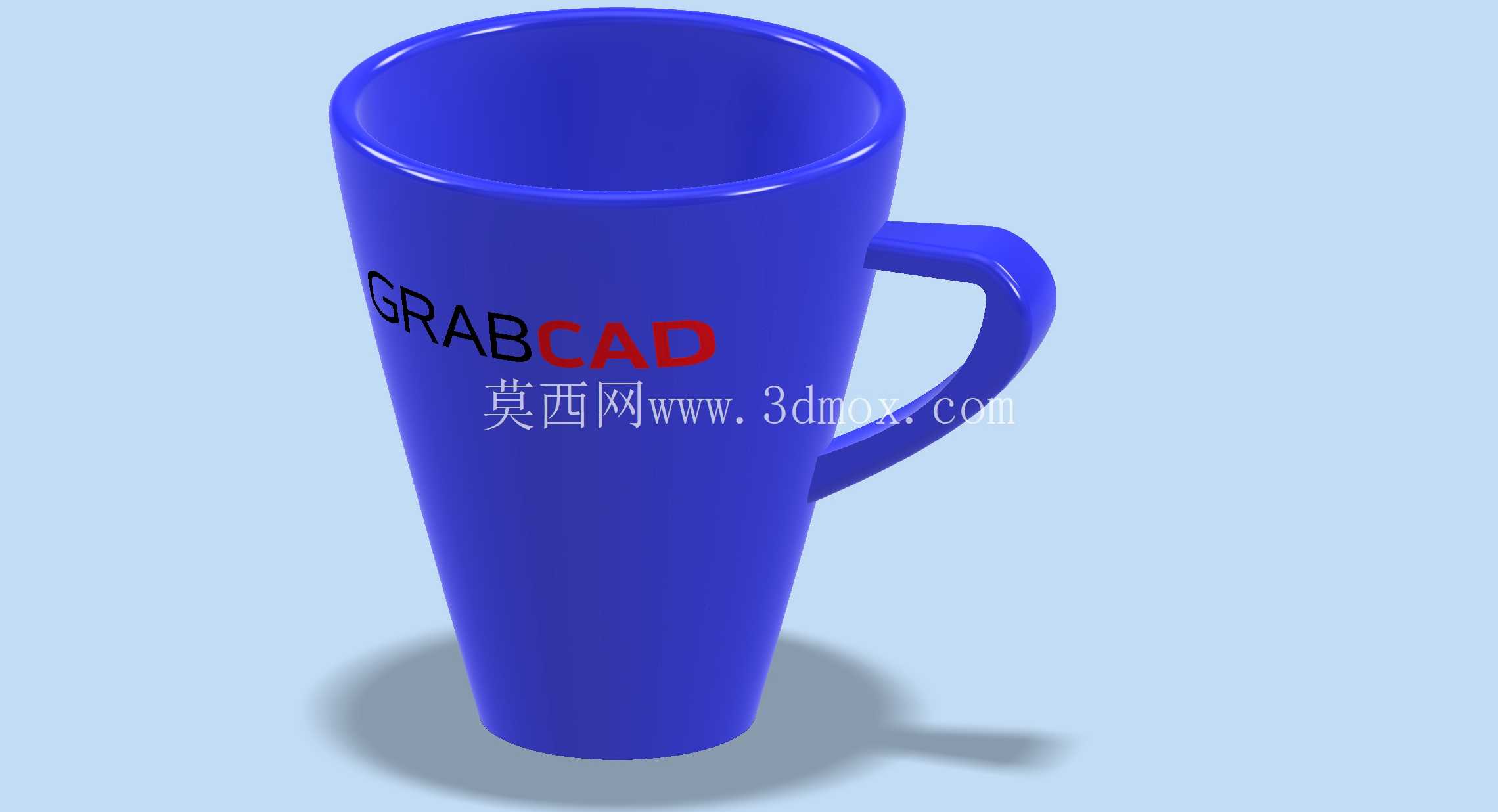

　　日常接触的马克杯看似结构简单，实则在建模阶段需要兼顾使用手感、成型可行性与外观辨识度，这款带手柄的马克杯模型，在设计阶段就充分考虑了日常饮用场景的实际需求，同时适配可视化展示与3D打印成型的双重要求。从实际使用场景来看，这类马克杯主要应用于日常办公饮水、居家咖啡冲泡、文创周边定制等场景，杯身采用上宽下窄的锥台造型，相比直筒杯型，一方面在堆叠收纳时能够减少占用空间，多个同型杯体可以部分嵌套存放，适配餐饮场所批量收纳的需求；另一方面锥面结构在液体倾倒时能够更好控制流速，减少饮水时液体沿杯壁外溢的概率，日常使用时握持的重心也更贴合手掌发力角度，长时间持握不会产生明显的坠手感。

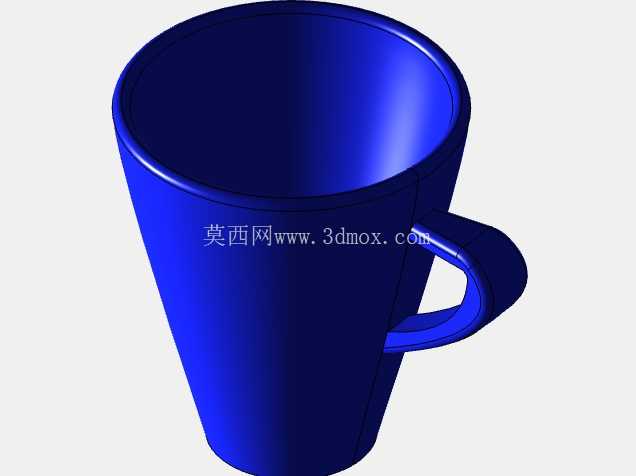

　　杯身侧面的弧形手柄是结构设计的核心细节，手柄与杯身的连接位置经过反复调整，上连接点位于杯口下方15%总高度位置，下连接点位于杯身总高度60%位置，这个连接区间能够让使用者握持时手指自然穿过手柄间隙，杯身重心落在手掌中心位置，同时避免手柄位置过高导致端举时杯体倾斜洒液，也不会因为位置过低导致持握时杯口过度上扬。手柄的截面采用椭圆过渡造型，相比圆形截面更贴合手指指腹的接触弧度，长时间持握不会产生硌手的压痕，手柄与杯身的连接位置做了R3的圆角过渡，既能够避免3D打印时连接位置出现应力集中导致断裂，也能在日常清洗时减少卫生死角，避免污渍在接缝位置残留。杯身外壁的GRABCAD标识采用凹陷式字体设计，字体深度控制在0.8mm，既能够保证标识的辨识度，又不会因为凹陷过深导致清洗时积存污垢，字体边缘做了0.5mm的倒角处理，在3D打印后不需要额外打磨就能获得顺滑的触感，不会出现刮手的毛边。从3D打印成型的角度考虑，整个杯体的壁厚统一设置为2.5mm，这个厚度既能够保证PLA、ABS等常见3D打印材料成型后的结构强度，日常盛水不会出现变形渗漏，又能够减少打印耗材的用量，缩短打印时长。

　　杯底位置设计了1mm高度的垫高圈，让杯底与放置平面之间留出微小间隙，一方面能够避免3D打印时杯底与打印平台粘连过紧导致拆卸时翘边，另一方面日常放置时如果桌面有少量积水，也不会让杯底直接泡在水中，减少杯底磨损与污渍附着。杯口位置做了1.2mm的卷边加厚处理，饮用时嘴唇接触的位置更圆润，不会有薄边的割手感，同时卷边结构也提升了杯口的结构强度，日常轻微磕碰不会出现杯口崩裂的问题。在可视化展示层面，整个模型的曲面全部采用G2连续过渡，没有生硬的折线棱角，渲染时能够呈现顺滑的光影反射效果，杯身的锥度设置为8度，这个角度既符合日常马克杯的视觉审美，也能让标识在各个观察角度都有较好的展示效果，不会因为锥度过大导致标识变形。模型的所有配合位置都预留了0.2mm的打印公差，即便是桌面级FDM3D打印机也能一次打印成型，不需要额外做支撑结构，手柄位置的悬空角度经过优化，打印时不需要添加支撑就能避免下垂变形，减少后处理的工作量。从安装边界与尺寸适配来看，这款马克杯的总高度设置为120mm，杯口最大直径90mm，杯底直径65mm，手柄外沿距离杯身中心的最大距离为115mm，这个尺寸能够适配市面上绝大多数常规杯架的放置尺寸，不管是办公桌面的杯槽、车载杯架还是洗碗机的杯架仓位，都能顺利放入，不会出现尺寸过大无法放置的问题。

　　杯身内部的容量约为350ml，刚好适配常规单杯咖啡的冲泡容量，也满足日常单次饮水的需求量，不会因为容量过大导致水长时间放置变凉，也不会因为容量过小需要频繁接水。在结构细节处理上，杯体内壁做了0.3度的脱模斜度，如果后续需要采用注塑工艺批量生产，这个斜度能够让杯体顺利从模具中脱出，不需要额外做侧抽芯结构，简化模具结构的同时降低批量生产的成本。手柄的内部是实心结构吗？不，考虑到3D打印的耗材成本与重量控制，手柄内部采用15%填充率的网格结构，既能够保证手柄的结构强度，日常端拿满杯水不会出现断裂，又能降低整体重量，减少耗材使用量。杯底的垫高圈上均匀分布了三个0.5mm深度的排气槽，打印时能够让杯底与平台之间的空气顺利排出，避免杯底因为空气滞留出现鼓包不平的问题，日常放置时也能让杯底和桌面之间的空气流通，不会因为负压效应导致杯子吸附在光滑桌面上。
