BT30数控机床刀库用刀柄夹持卡爪

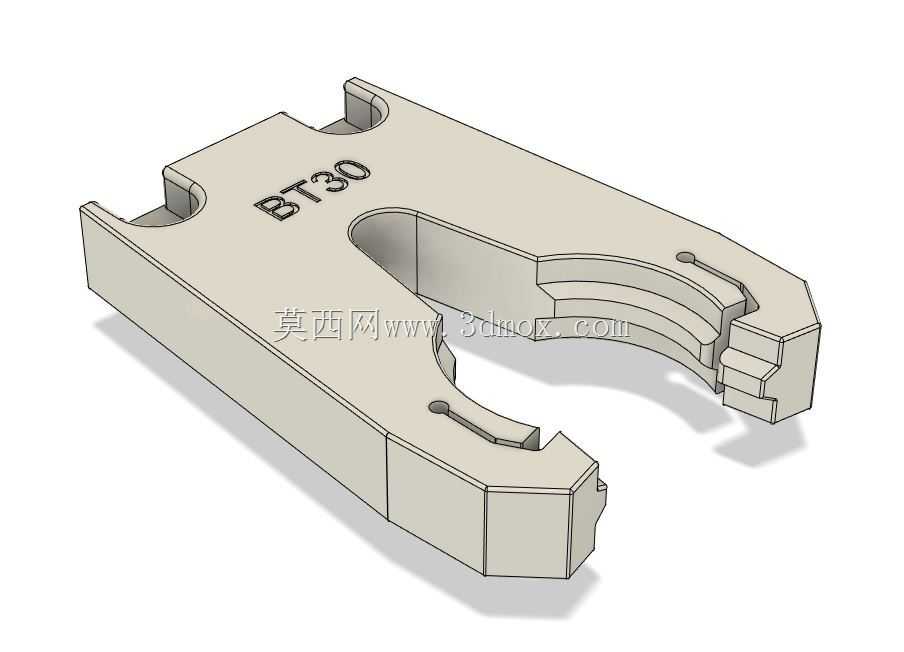

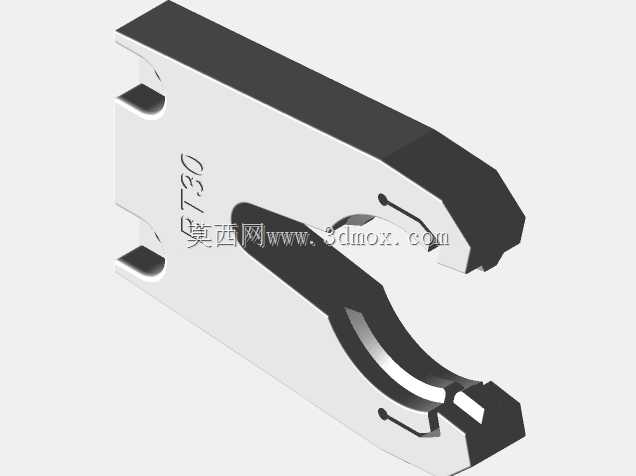

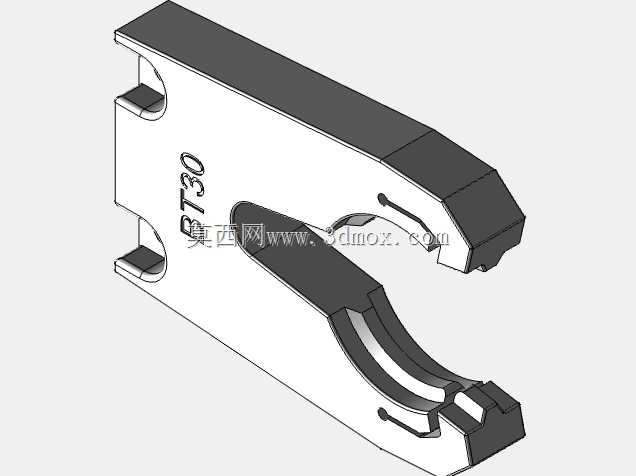

在立式加工中心、钻攻中心这类配置BT30主轴的数控设备里，刀库的顺畅换刀直接决定了设备的稼动率，而刀柄夹作为刀库刀位上直接卡持刀柄的核心接触件，其结构合理性直接影响换刀动作的可靠性。日常车间生产里，不少设备出现的掉刀、卡刀、换刀定位偏差问题，追根溯源往往是刀柄夹的磨损、结构形变或者安装对位偏差导致的，这个BT30刀柄夹的三维结构，完全贴合圆盘式、直排式刀库的常规安装逻辑，适配市面上绝大多数BT30规格的无键槽、带键槽刀柄的卡持需求。

从实际功能来看，这个部件不需要额外的气动或者电动驱动结构，完全依靠自身开口的弹性形变实现刀柄的卡入与锁止：当机械手完成主轴松刀动作，将刀柄移送至刀位时，刀柄法兰沿夹体的开口导向斜面滑入，夹体开口处的两个限位凸台刚好卡入BT30刀柄法兰的V型卡槽内，配合夹体内侧与法兰外圆匹配的圆弧接触面，既能限制刀柄的轴向窜动，也能避免刀柄在刀库转动、换位过程中出现径向晃动。夹体上的两处定位销孔，是安装时的对位基准，安装时需要保证夹体开口中心与刀库换刀位的中心、主轴锥孔中心在同一轴线上，偏差超过0.02mm就容易出现换刀卡滞的问题。

设计层面上，这个夹体的整体外形采用了一体化的块状结构，没有多余的拼接部件，整体厚度匹配常规BT30刀库的刀位安装空间，背部的安装平面可以直接贴合刀库的刀座安装板，通过两个沉头螺钉完成固定，不需要额外设计转接结构。夹体开口处的导向段做了15度的外倾倒角，这个角度的设计是经过实际换刀动作验证的：角度过小会导致刀柄滑入时的导向行程不足，机械手送刀的微小位置偏差就会造成卡滞；角度过大则会减少有效夹持接触面积，长期使用后容易出现夹持力不足掉刀的问题。夹体上的两处弹性槽，是控制夹持力的关键结构，槽宽、槽深的尺寸直接决定了夹体开合的弹力大小，弹力过大会导致机械手推刀、拔刀的阻力过大，触发设备负载报警；弹力过小则无法稳定夹持刀柄，设备快速移动或者刀库转位时容易出现刀柄松脱。

从安装边界尺寸来看，这个夹体的整体长度适配常规BT30刀库的刀位间距，不会出现相邻刀位刀柄干涉的问题，夹体底部的让位槽刚好避开刀座上的定位凸起，安装时不需要对原有刀座做二次加工。夹体表面的BT30标识刻印在非安装、非接触的平面上，既方便安装时的规格辨识，也不会影响夹持面的配合精度。在实际工况里，这个部件一般采用弹簧钢或者高强度工程塑料加工，金属材质的夹体需要做表面淬火处理，保证夹持接触面的耐磨性，长期反复换刀的磨损量控制在0.1mm以内时，都能保证夹持精度；如果磨损量超过这个阈值，就需要及时更换，避免换刀故障。

很多结构工程师在设计非标刀库或者改造现有设备刀库时，往往会忽略刀柄夹的细节结构，比如把夹持圆弧的尺寸做的和刀柄法兰完全一致，没有预留0.03-0.05mm的配合间隙，实际使用时因为温度变化、加工碎屑附着，就会出现刀柄卡入后无法拔出的问题；还有的设计把弹性槽做的过深，导致夹体的整体刚性不足，刀库高速转位时夹体出现形变，刀柄位置偏移导致换刀失败。这个BT30刀柄夹的结构，刚好平衡了夹持力、导向性、结构刚性三者的关系，圆弧夹持面的弧度、开口倒角的角度、弹性槽的尺寸、安装孔的位置都经过实际工况验证，不管是用于标准刀库的配件替换建模，还是非标自动化设备里的BT30刀柄夹持工位设计，都可以直接参考其结构尺寸，减少反复试错的设计周期。另外在建模过程中，这个部件的所有配合面都做了公差适配的预留，安装孔的位置度、夹持圆弧的同轴度都符合机床配件的加工精度要求，不需要再做额外的结构修正就能直接用于工程出图、加工生产。
