起重用1吨卸扣搭配5mm钢丝绳结构

　　在起重吊装、设备转运、物料装卸的现场作业场景里，卸扣与配套钢丝绳是索具系统里最基础也最核心的连接构件，这套1吨额定载荷的卸扣搭配5毫米直径钢丝绳的结构，主要用于轻型载荷的吊装连接、设备临时固定、工装吊点衔接等工况，常见于小型机加工车间物料周转、轻型设备安装移位、户外小型构件吊装等场景，作为索具系统里的可拆卸连接节点，承担载荷传递、索具角度调整、多吊点衔接的功能。从结构设计逻辑来看，这套构件的尺寸取自实际产品的目录参数，虽然不是用于精密受力仿真的高精度模型，但完整还原了卸扣与钢丝绳配合的实际装配关系，建模时优先保证了各部件的外形轮廓、装配间隙、连接位置的准确性，能够满足吊装方案演示、索具布局校核、工装设计干涉检查的使用需求。

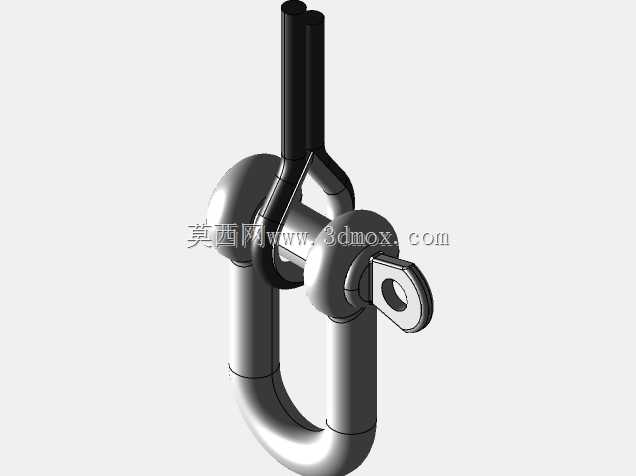

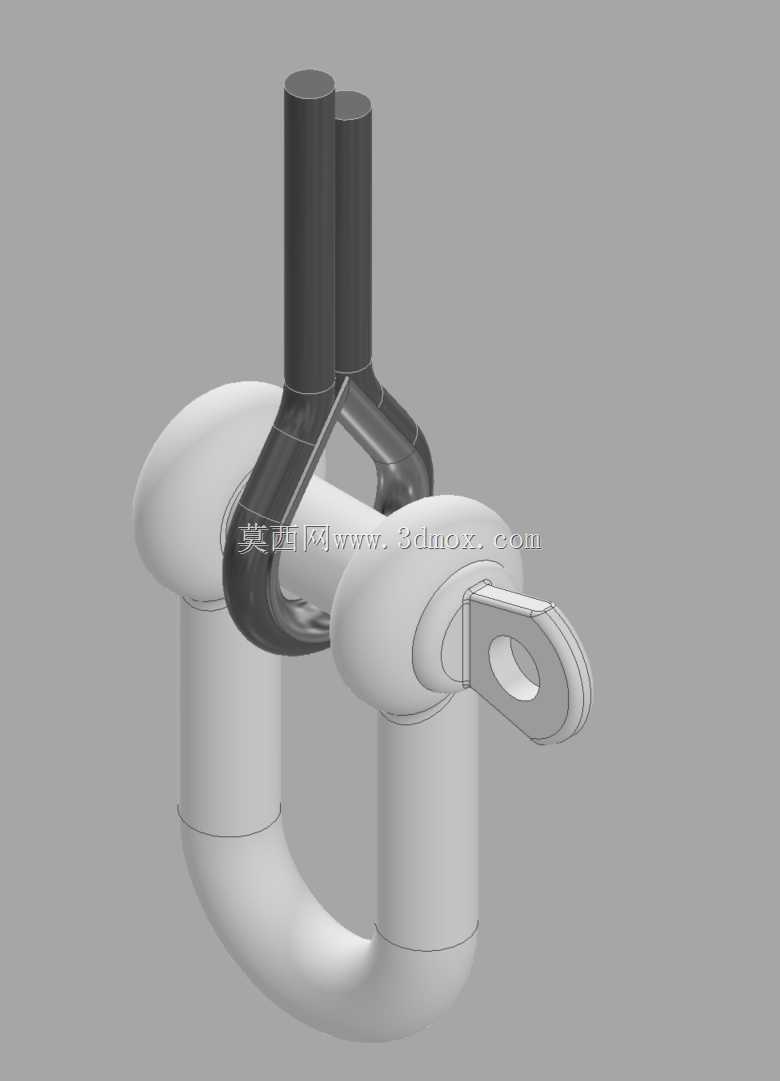

　　卸扣部分采用了常见的弓形卸扣结构，U型的扣体搭配横销的设计，既保证了扣体内部有足够的空间穿绕钢丝绳，也能通过横销实现与吊耳、吊环等其他构件的快速连接，扣体的圆弧过渡位置做了等半径的曲面处理，避免棱角对钢丝绳造成切割损伤，实际使用中这个圆弧位置的曲率半径需要大于钢丝绳直径的3倍，才能减少钢丝绳的弯折应力，延长索具使用寿命，建模时也还原了这个曲率特征，能够直观体现卸扣与钢丝绳的接触状态。配套的5毫米直径钢丝绳，建模时还原了其与卸扣的穿绕方式，钢丝绳从卸扣U型腔体内穿过后形成闭环，端部的连接耳板与卸扣横销配合，实际工况中这个位置的钢丝绳需要做插编或者压套处理，保证绳端的连接强度不低于钢丝绳破断拉力的90%，模型里虽然没有细化钢丝绳的内部丝股结构，但准确还原了钢丝绳的外径、弯折半径、与卸扣的接触位置，能够用于检查吊装方案里索具与周边构件的干涉情况。

　　从安装边界来看，这套卸扣的横销端部带孔结构，实际使用时可以插入开口销防止横销转动脱出，安装时需要保证横销完全插入扣体的销孔，开口销张开角度不小于60度，避免作业过程中横销松脱；钢丝绳部分的安装需要保证穿绕卸扣时没有扭结、打折的情况，绳端固定位置距离卸扣的最小距离要满足索具作业的安全距离要求，避免绳端固定件与卸扣发生挤压磨损。在实际选型应用中，1吨额定载荷的卸扣搭配5毫米钢丝绳，需要根据作业工况的动载系数调整实际使用载荷，比如有冲击载荷的场景下，实际起吊重量不能超过额定载荷的70%，同时要定期检查卸扣扣体有没有裂纹、变形，横销螺纹有没有磨损，钢丝绳有没有断丝、锈蚀、磨损的情况，当钢丝绳一个捻距内断丝数超过总丝数的10%时就需要报废更换。这套模型在结构设计演示、吊装方案三维布局、索具选型教学等场景中都能适用，建模时没有做过度的细节简化，各部件的装配关系完全符合实际作业的装配逻辑，能够让使用者直观理解轻型起重索具的连接方式、各部件的配合关系，在做小型设备吊装方案时，可以直接调用这套模型放入整体装配场景，检查吊点位置、索具长度、卸扣安装空间是否满足作业要求，避免现场安装时出现索具与设备干涉、吊点连接空间不足的问题。

　　另外从结构受力的角度来看，卸扣的主要受力位置在U型扣体的圆弧顶部和横销的中部，实际生产中这两个位置会做调质处理提升强度，模型里虽然没有体现材料热处理的特征，但准确还原了这两个位置的截面尺寸，能够用于初步的受力位置示意，帮助结构设计人员理解索具的载荷传递路径：起吊载荷通过钢丝绳传递到卸扣的U型扣体，再通过扣体传递到横销，最终通过横销传递到上方的吊点构件，整个传力路径没有应力集中的锐角结构，保证索具在额定载荷下的使用安全。
