宇树Z1协作型六轴机械臂三维结构

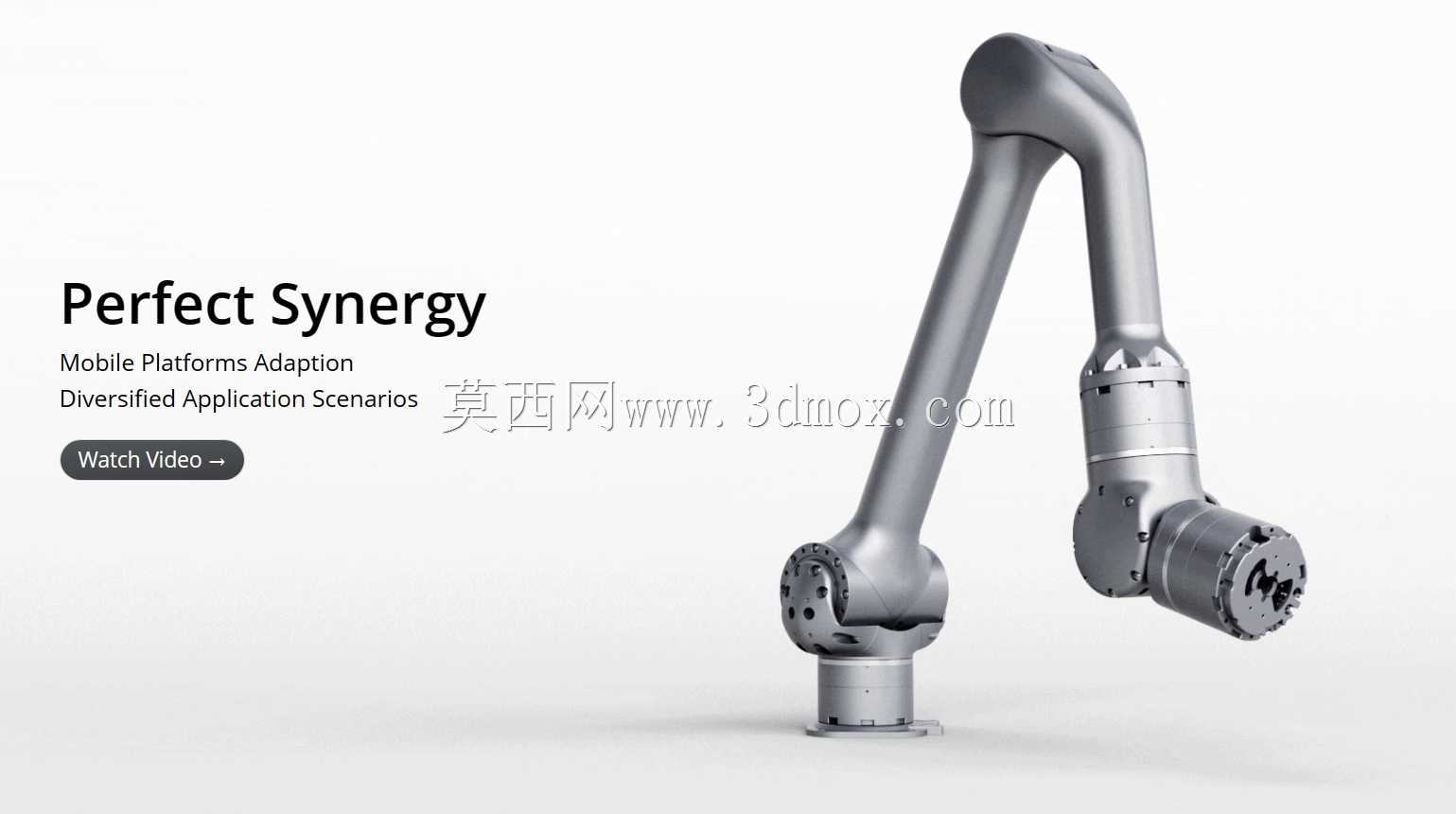

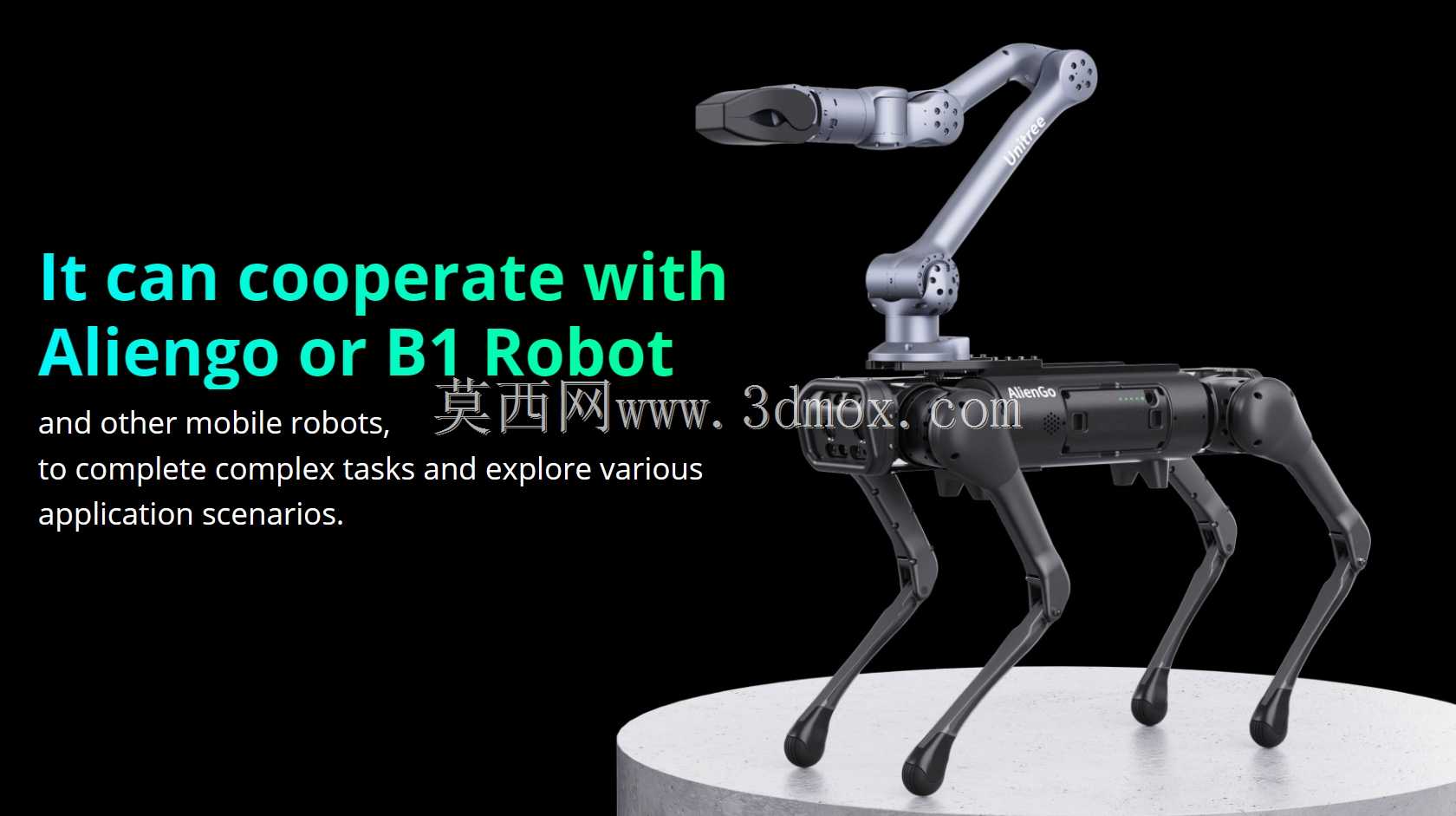

这款六轴协作机械臂的结构设计，核心围绕移动机器人搭载场景做了全链路的适配优化，从关节布局到基座接口都充分考虑了随移动平台作业的动态工况需求。不同于传统落地式工业机械臂需要固定在重型安装基座上的设计逻辑，该机械臂的基座采用紧凑型法兰接口设计，安装孔位围绕基座中心做等距圆周排布，安装面平面度公差控制在0.05mm以内，既可以直接固定在四足机器人的背部载荷平台，也能适配AGV、轮式移动机器人的顶部安装位，安装边界预留了足够的走线空间，动力线缆与通讯线缆可以从基座中心的穿线孔直接接入移动平台的控制系统，避免作业过程中线缆与周边障碍物发生剐蹭。

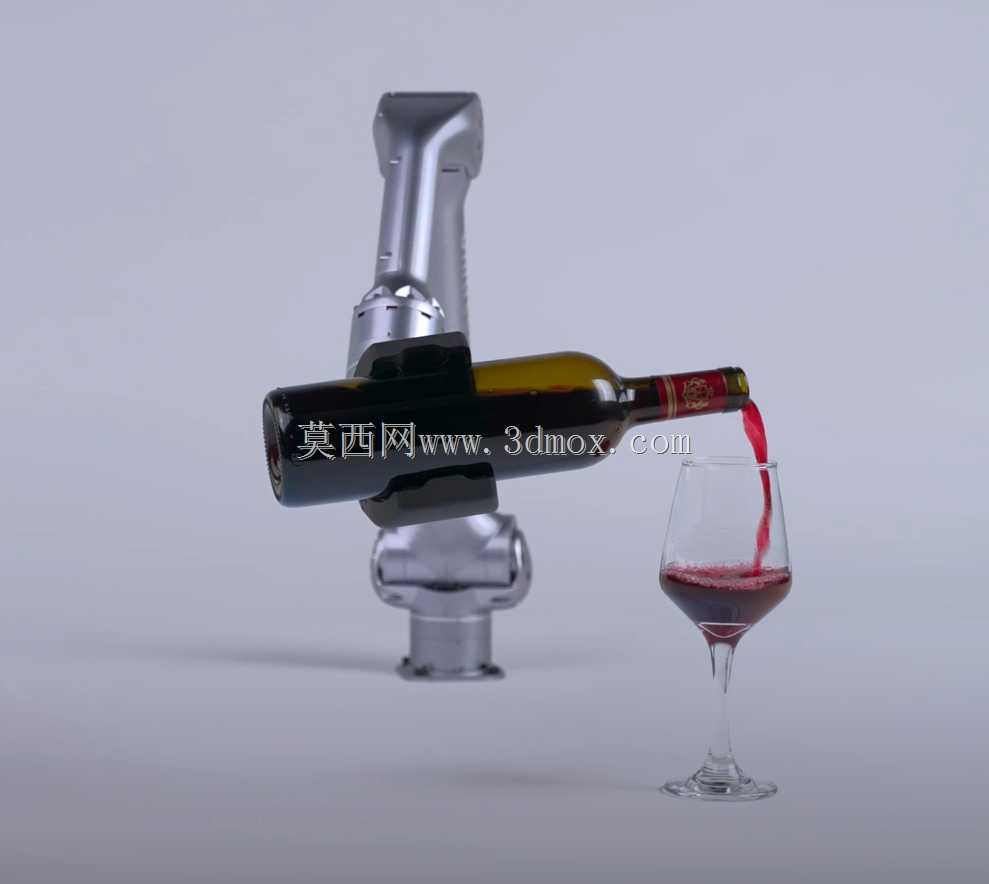

从实际应用场景来看，该机械臂可搭配不同末端执行器完成多类作业任务：搭载夹爪时可配合移动机器人完成巡检场景下的开关阀门、操作按钮、抓取样本等动作，搭载视觉模组时可完成工业现场的设备检测、工件尺寸测量，搭载专用工具头时还能完成焊接、打磨等轻量化加工作业，适配电力巡检、仓储物流、应急救援、科研教学等多个领域的使用需求。

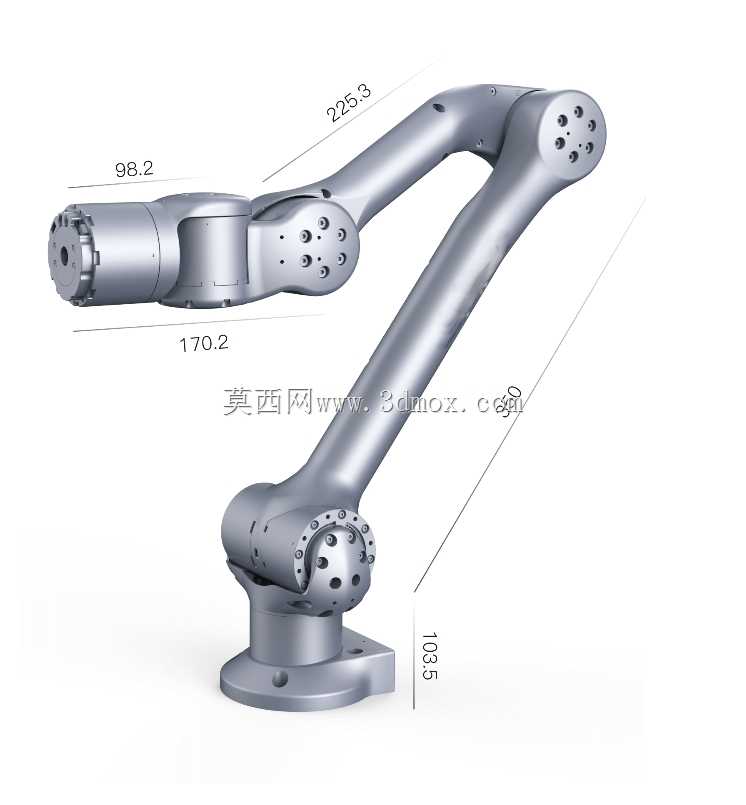

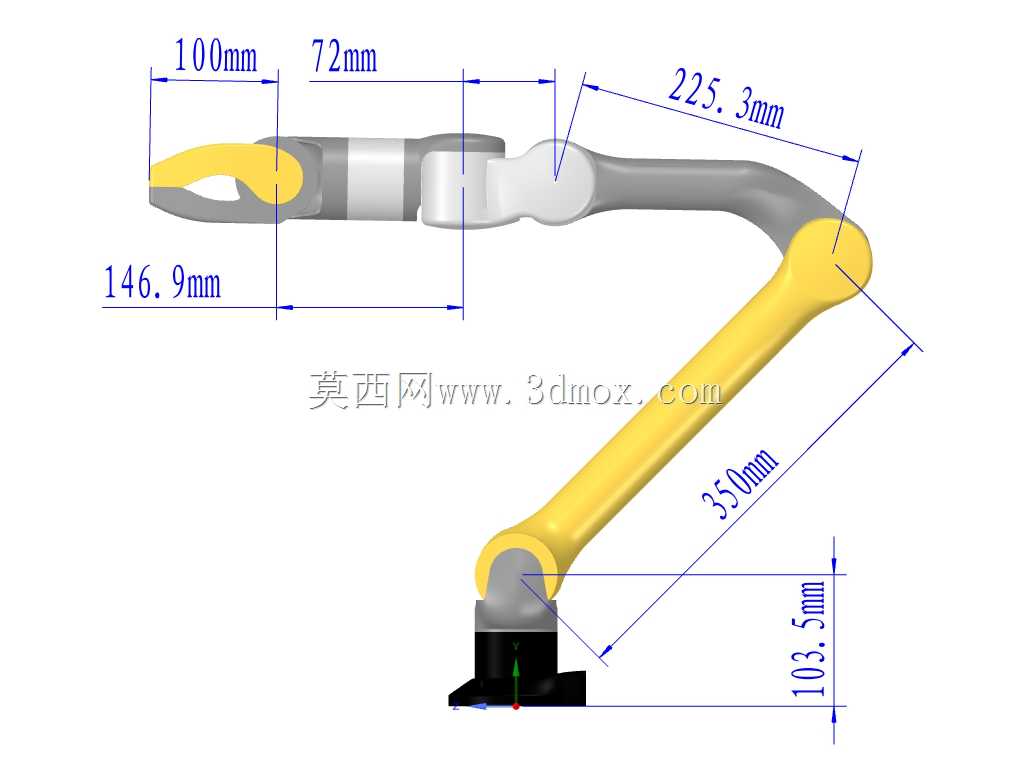

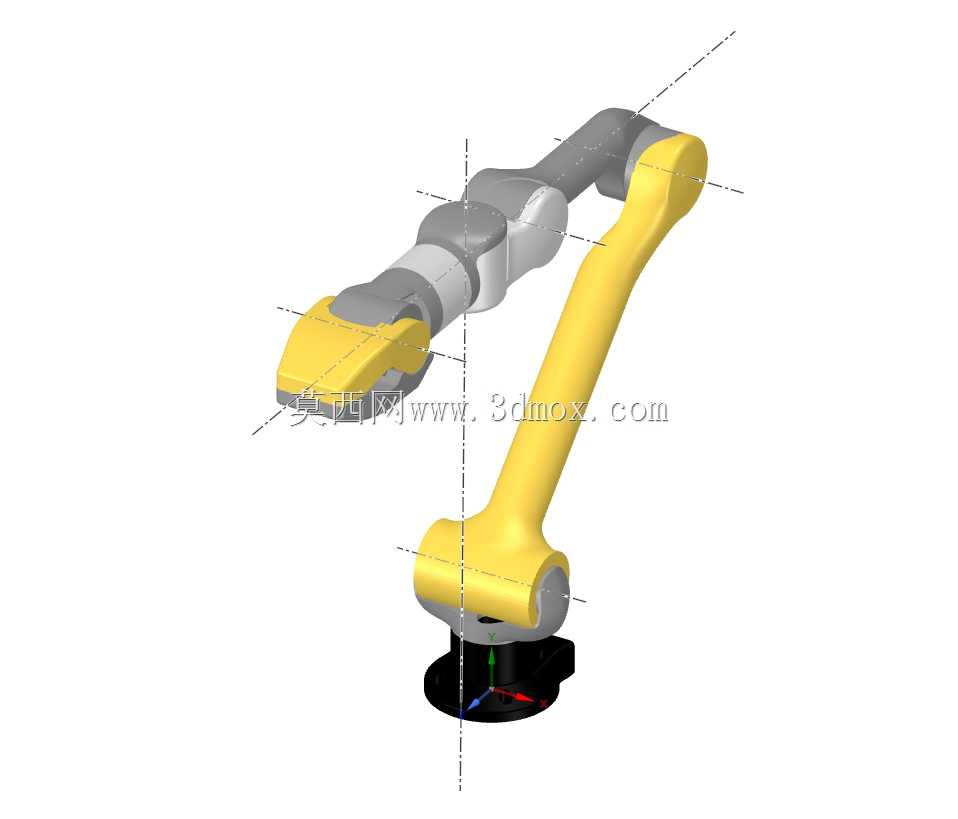

关节布局上采用了偏置式的结构设计，大臂与小臂的关节衔接处做了内凹式的避让设计，在大角度俯仰运动时不会发生结构干涉，六个关节的旋转轴线经过反复优化，工作空间内不存在奇异点死区，末端可以到达半径740mm范围内的任意空间位姿，完全覆盖移动机器人周边的常规作业区域。臂体结构采用了轻量化的设计思路，大臂、小臂的主体结构通过拓扑优化去除了非承载区域的冗余材料，整体自重控制在4.5kg，不会给搭载的移动平台带来过大的载荷负担，同时关节内部采用集成式的谐波减速结构，重复定位精度可以控制在0.1mm级别，能够满足精密抓取、精准操作的使用要求。

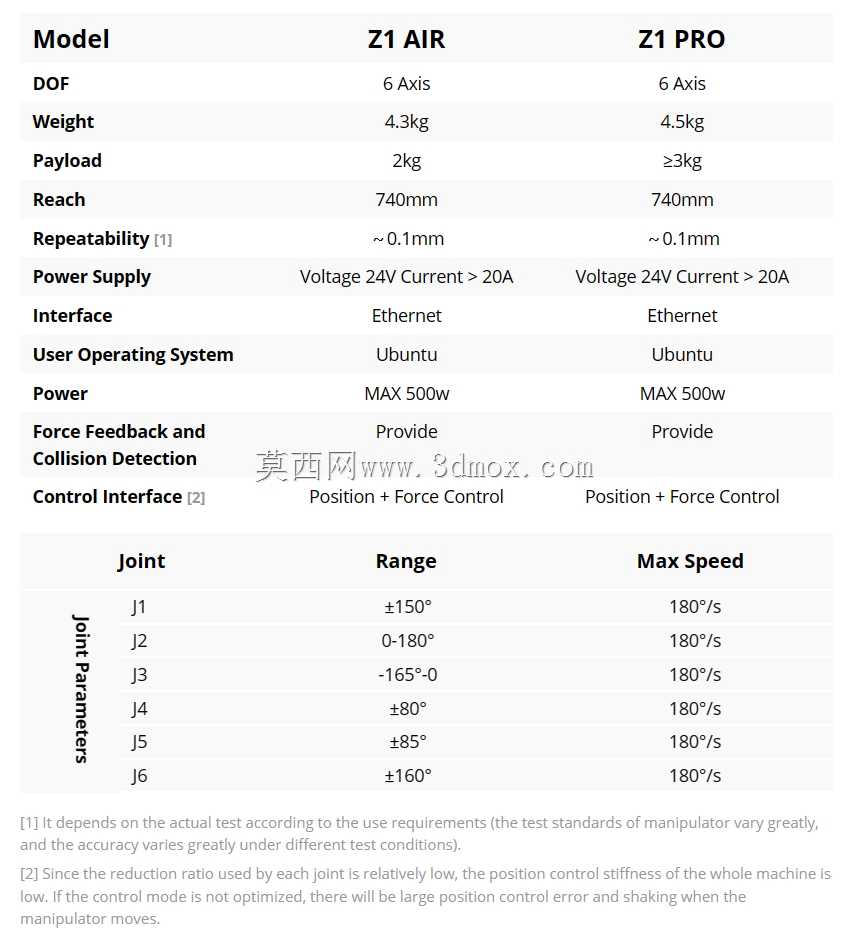

末端执行器的安装接口采用通用型快换结构设计，接口处集成了电源与通讯触点，更换不同夹爪、工具头时不需要额外接线，快换结构的定位销采用淬硬钢材质，多次重复拆装的定位精度保持在0.02mm以内，不会因为频繁更换工具影响作业精度。驱动系统采用24V直流供电方案，额定功率500W，峰值电流不超过20A，可以直接匹配移动机器人自带的动力电池系统，不需要额外配置独立的供电单元，大幅降低了整套移动作业系统的集成难度。

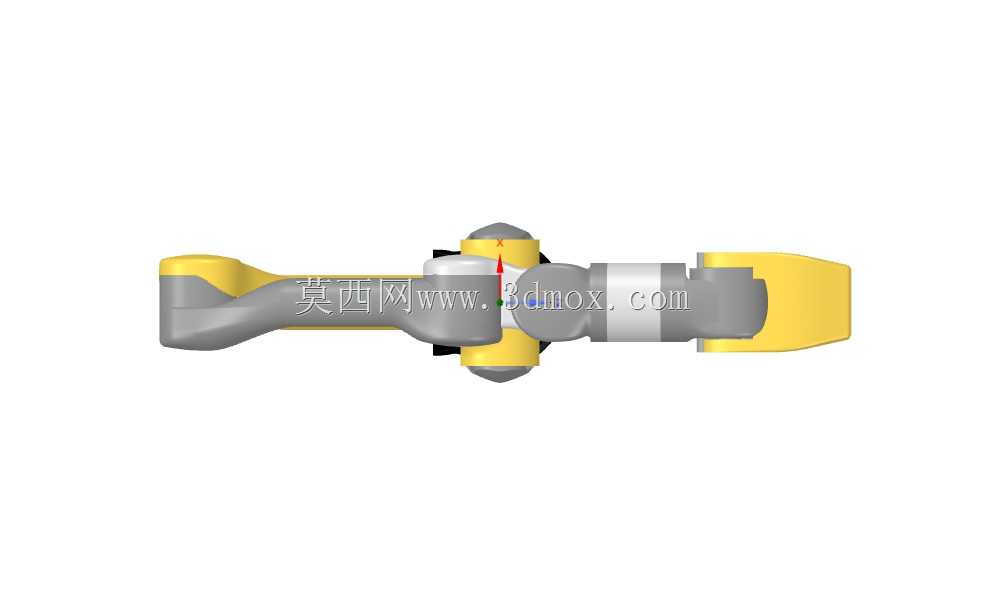

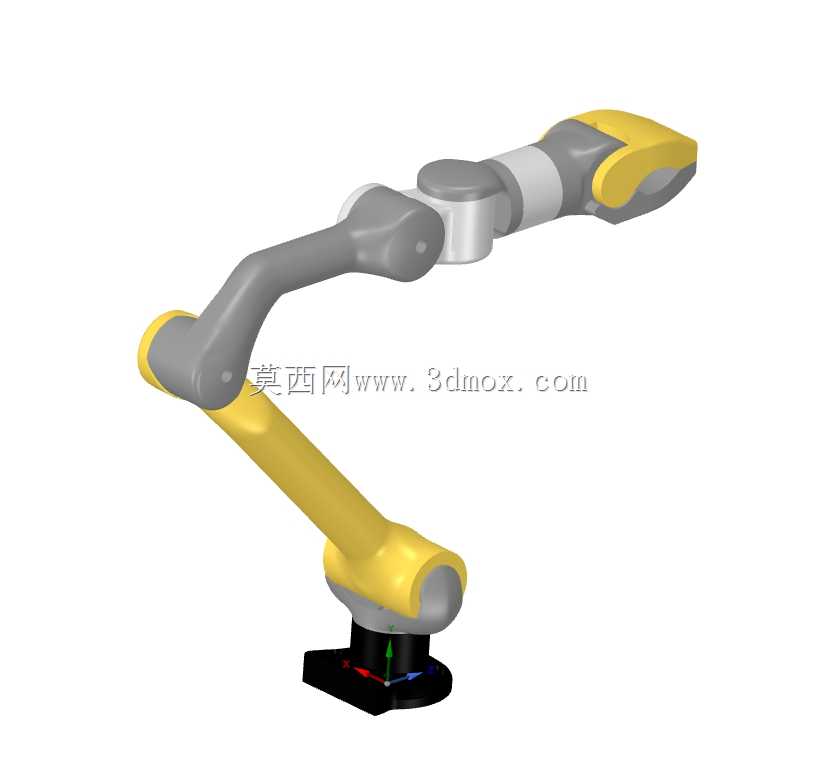

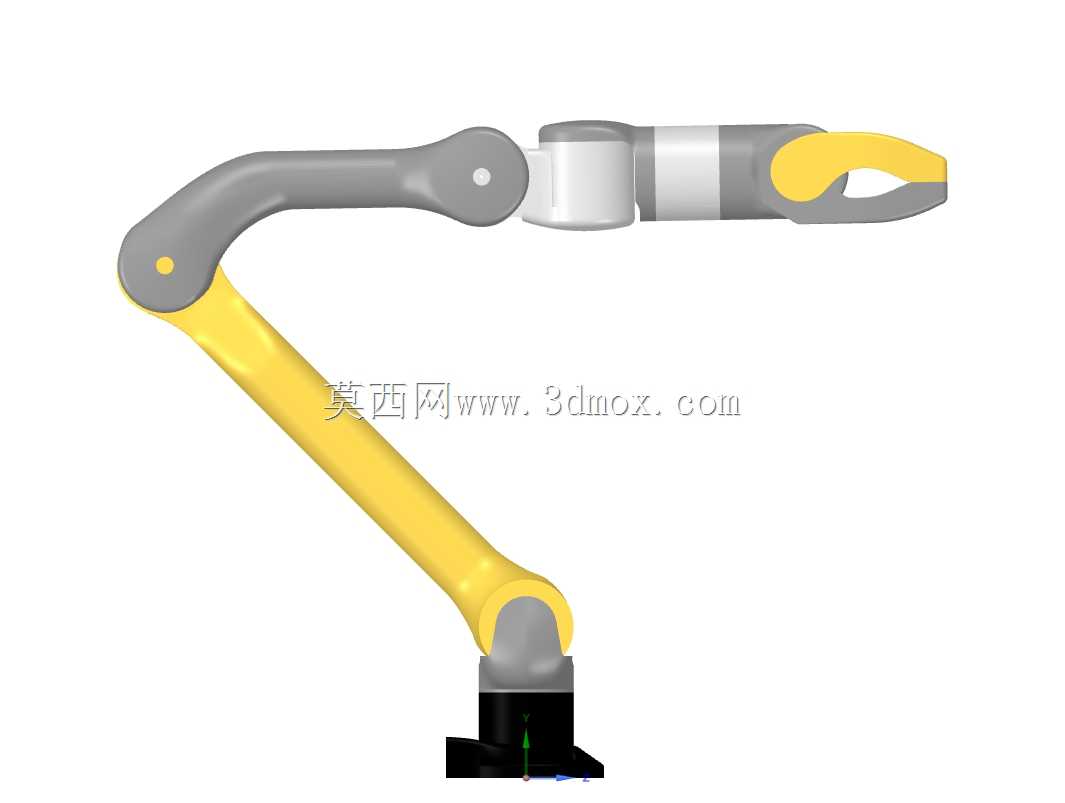

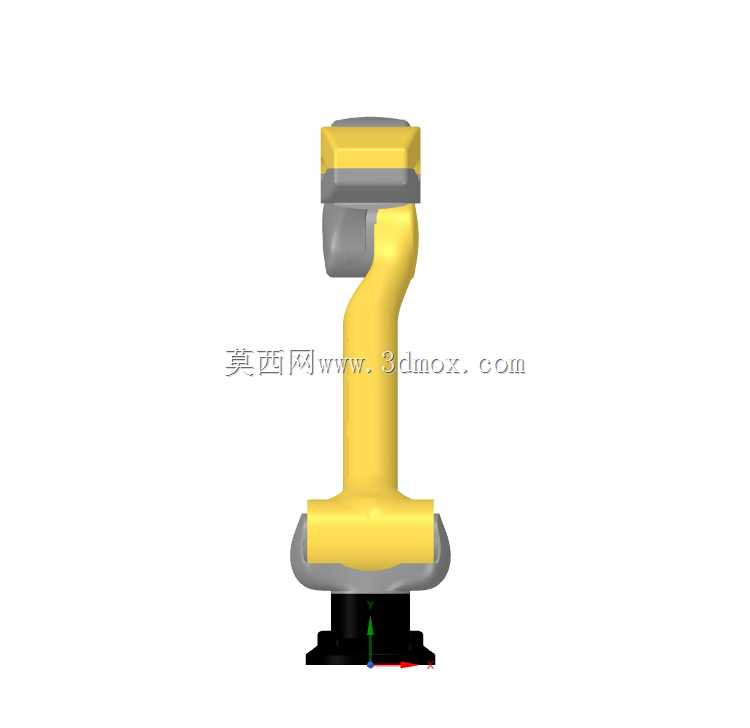

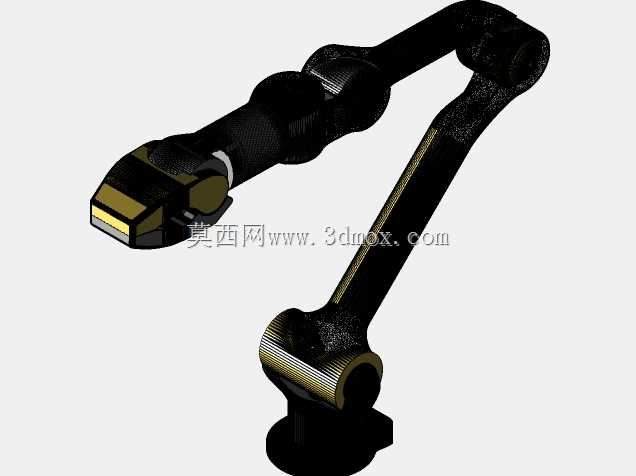

从结构建模的细节来看，所有关节的密封结构都做了等比例还原，关节衔接处的密封圈沟槽、线缆防护套的安装位都按照实际加工尺寸绘制，臂体表面的安装螺纹孔、定位销孔都保留了完整的工程特征，不管是用于二次开发的结构验证，还是用于移动作业系统的集成仿真，都可以直接提取模型中的尺寸参数做干涉检查、运动范围校核。臂体的外观配色采用黄灰撞色设计，黄色的臂体主体在工业现场环境中具备较高的辨识度，灰色的关节外壳采用耐磨工程塑料材质，建模时也还原了外壳表面的细微防滑纹理，和实际产品的外观细节保持一致。

在运动性能设计上，各关节的转速参数经过匹配调校，大臂关节的低速大扭矩输出特性可以保证举升3kg额定载荷时运动平稳，小臂与腕部关节的高转速特性可以保证末端操作的响应速度，整套臂体的运动路径规划可以直接通过配套的控制器完成，不需要用户额外做运动学解算，降低了二次开发的门槛。基座部分的结构设计充分考虑了抗冲击需求，因为搭载在移动机器人上时会伴随平台的行走、越障产生振动与冲击，基座内部的加强筋采用辐射状排布，将关节受力均匀传递到整个安装面，避免长期受冲击导致连接螺栓松动或者结构变形。
