爱普生六轴多关节工业机械臂结构设计

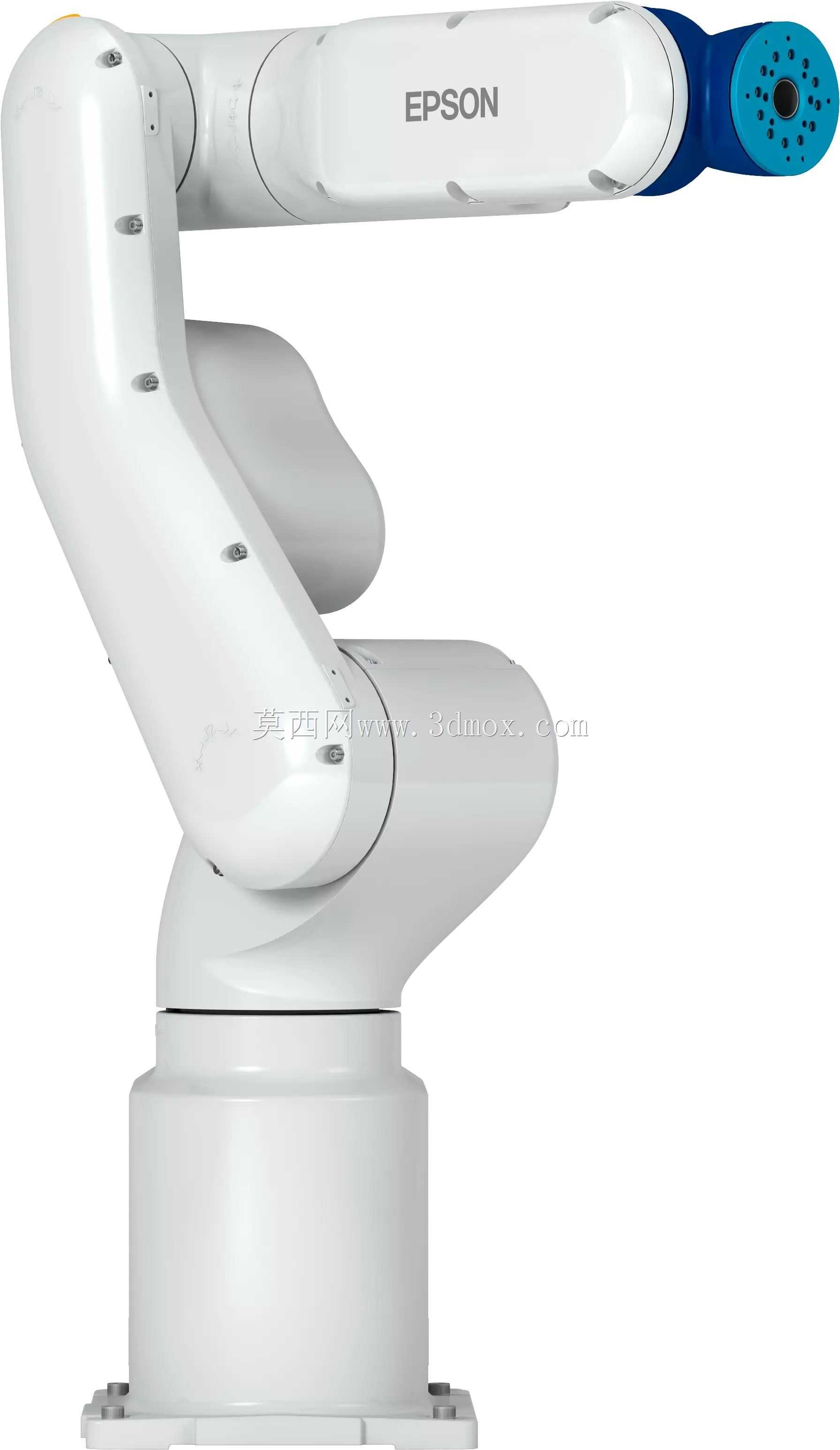

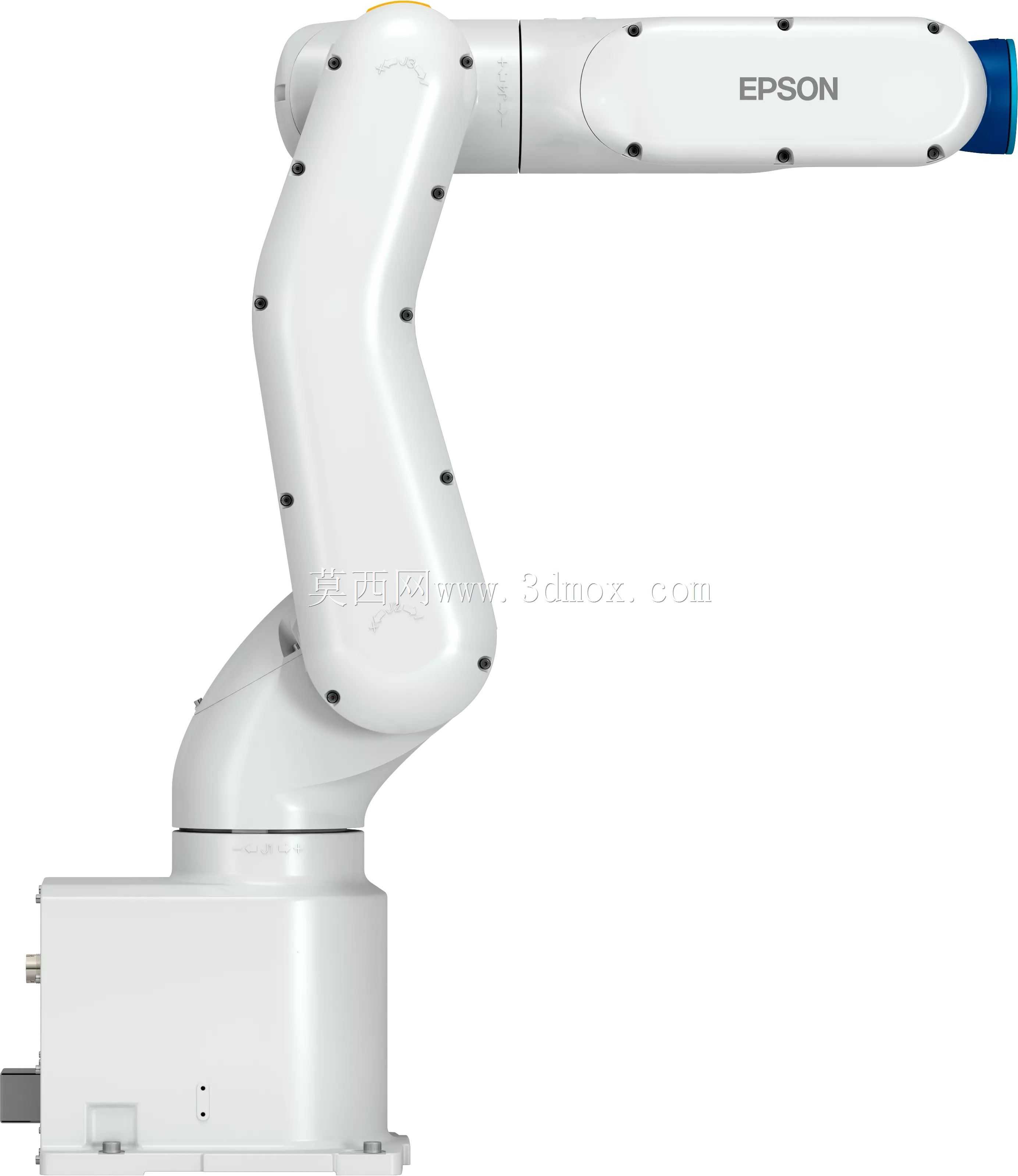

　　在3C电子组装、精密零部件分拣、实验室样本转运这类对重复定位精度要求严苛的工位上，紧凑型六轴机械臂的选型一直是产线布局的核心环节，这款爱普生VT6系列六轴机械臂的三维结构，完整还原了设备从底座安装面到末端法兰的全部装配关系，能直接用于产线前期的布局干涉校验、工装夹具适配设计，也能作为高校工业机器人教学、虚拟调试场景的核心数字载体。从结构设计逻辑来看，这款机械臂走的是紧凑高刚性路线，大臂小臂的壳体采用一体化压铸成型的薄壁加筋结构，在保证关节连接刚性的前提下尽可能压缩臂体自身重量，既降低了关节伺服的负载余量要求，也减少了高速运动过程中的臂体震颤，这也是它能做到±0.1毫米重复定位精度的结构基础。

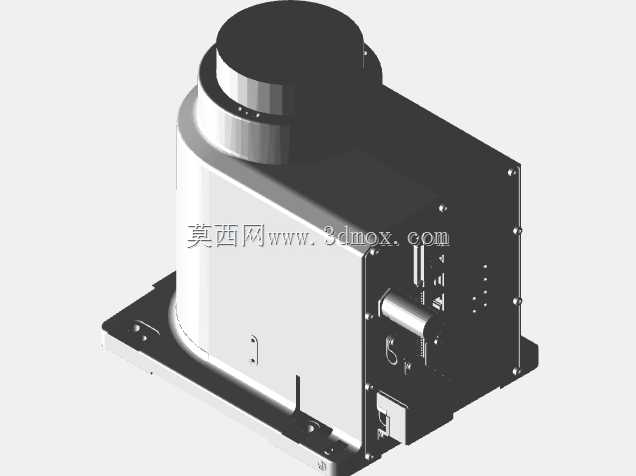

　　不同于传统SCARA机器人仅能覆盖平面作业范围，这款六轴结构的末端腕部设置了三个独立旋转关节，能实现空间内任意角度的姿态调整，哪怕是工件侧装、倒装、内壁装配这类复杂工位的动作需求，都能通过关节角度的组合完成适配，不会出现普通四轴机器人无法调整末端倾角的局限。安装适配性上，这款机械臂做了多场景兼容设计，底座安装面预留了标准的200×200毫米安装孔位，同时支持正装、侧装、吊顶倒装三种安装方式，不管是桌面式的小型工作站、流水线侧挂的分拣工位，还是天花板吊装的高密度产线布局，都不需要额外设计复杂的转接安装板，能直接和标准铝型材机架、钢制安装台配合固定，安装面中心预留的29毫米通孔，是专门走末端气管、信号线缆的通道，能避免线缆外露在臂体外侧，防止高速运动过程中线缆剐蹭周边工装，也能延长管线的使用寿命。

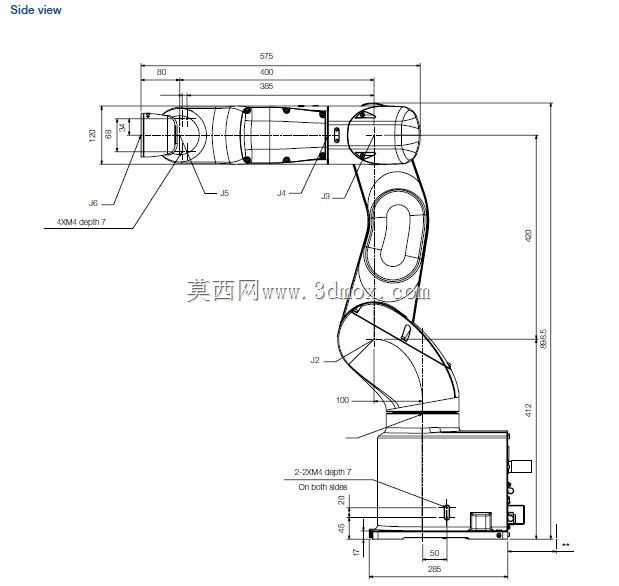

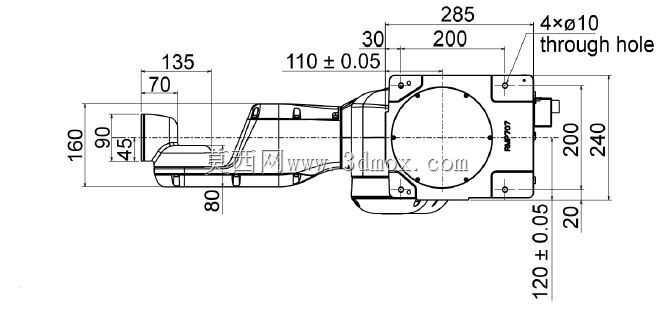

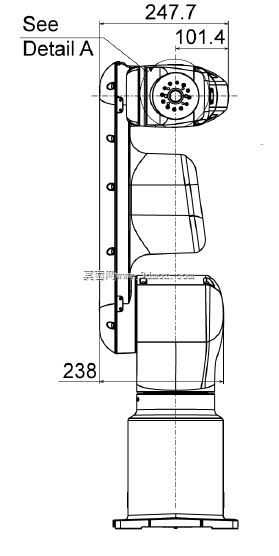

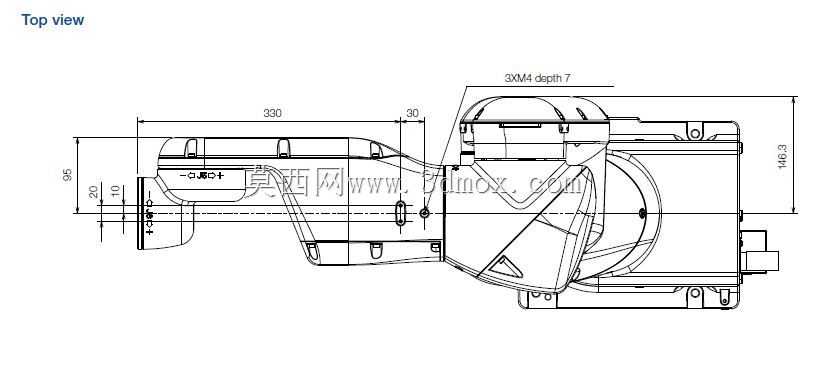

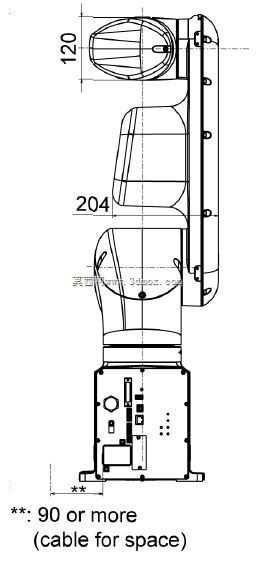

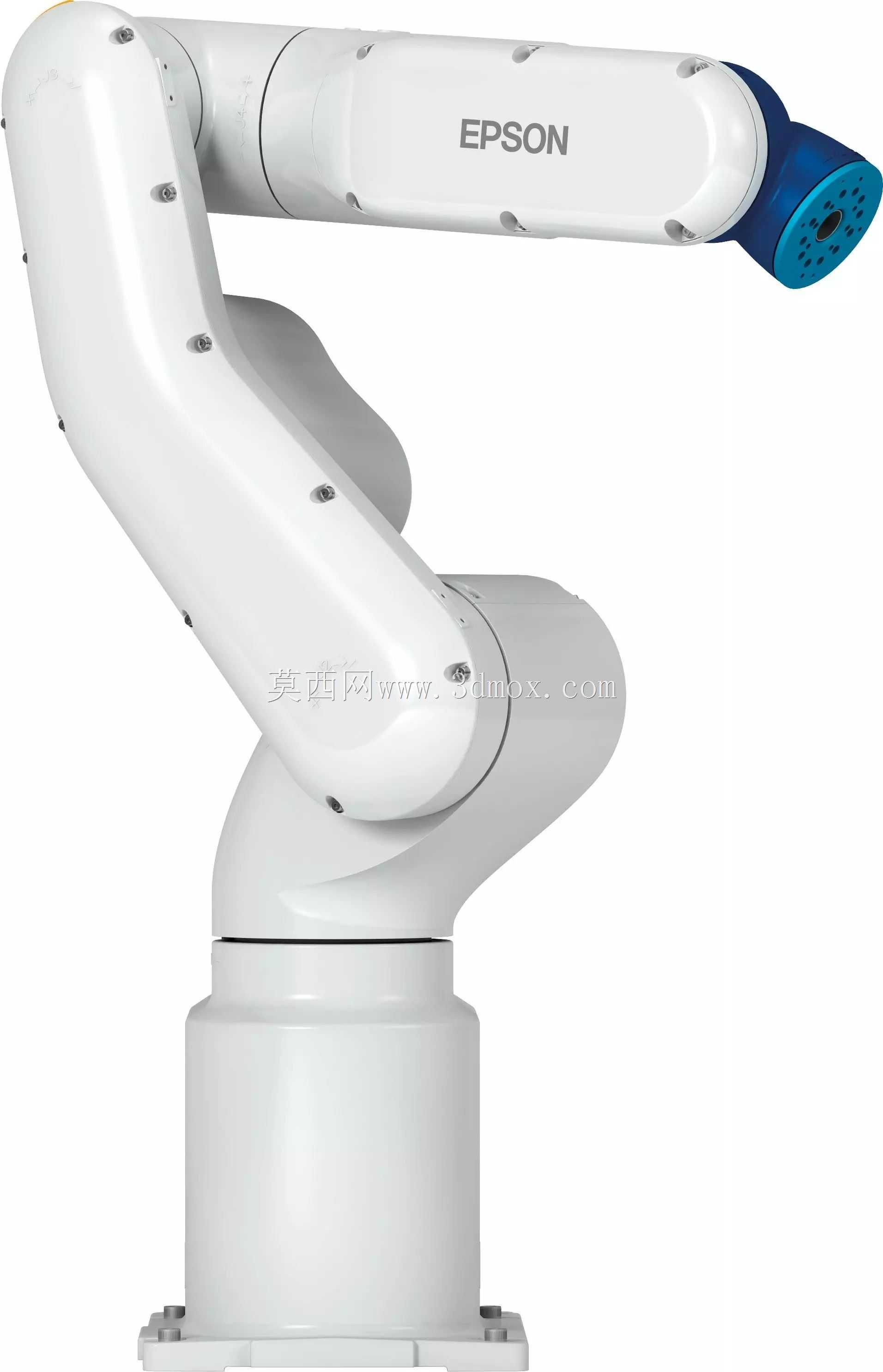

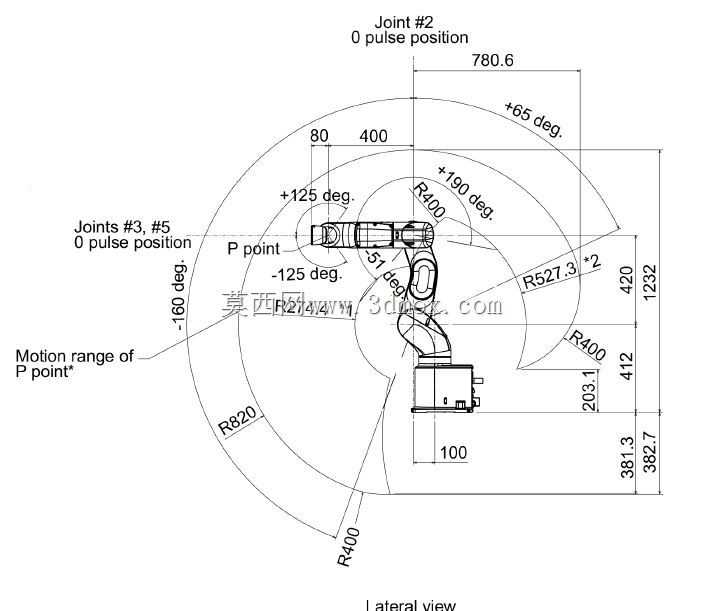

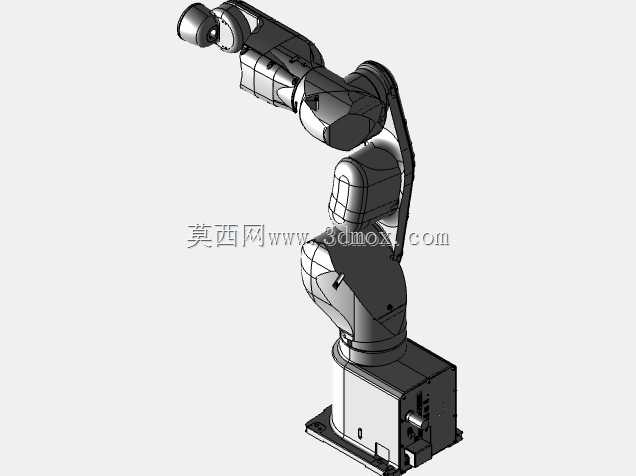

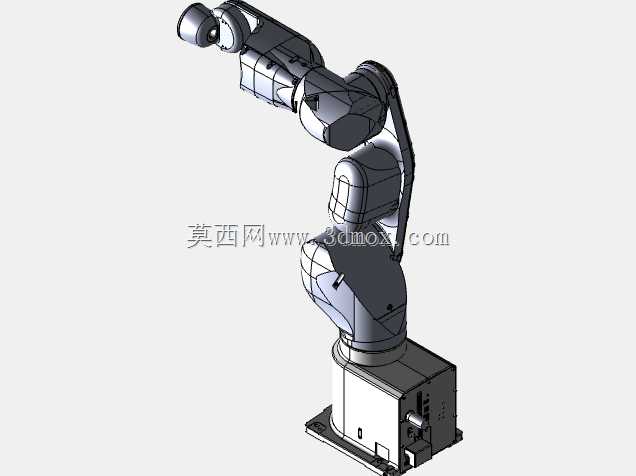

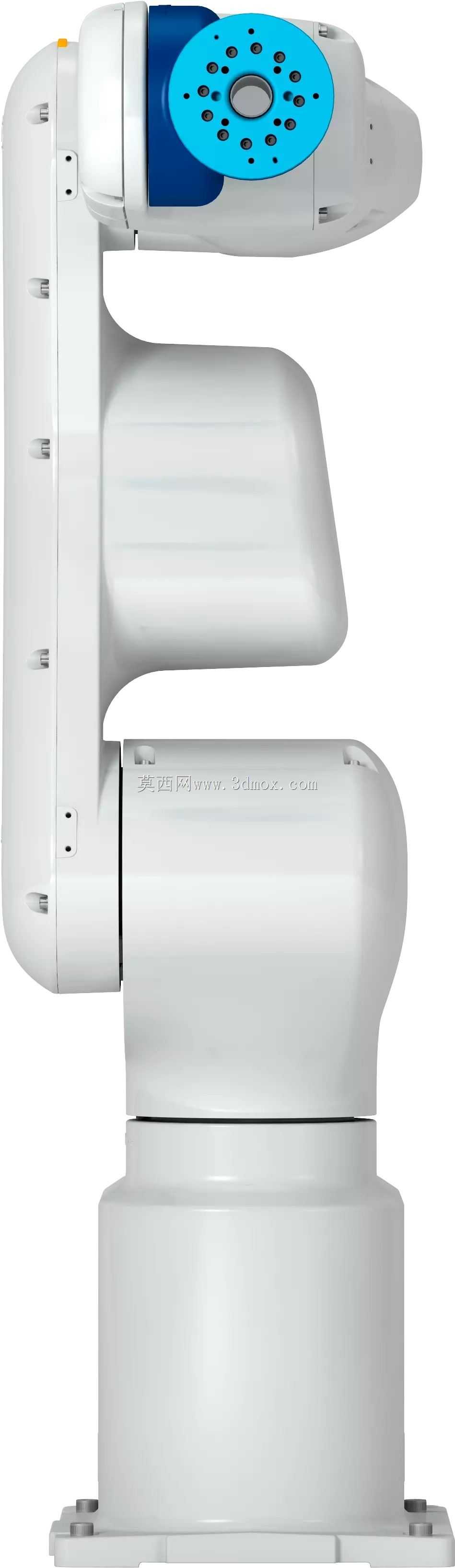

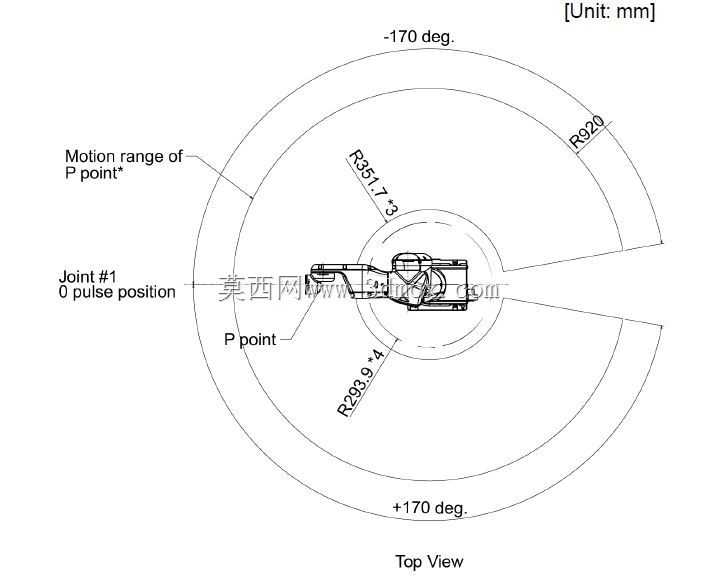

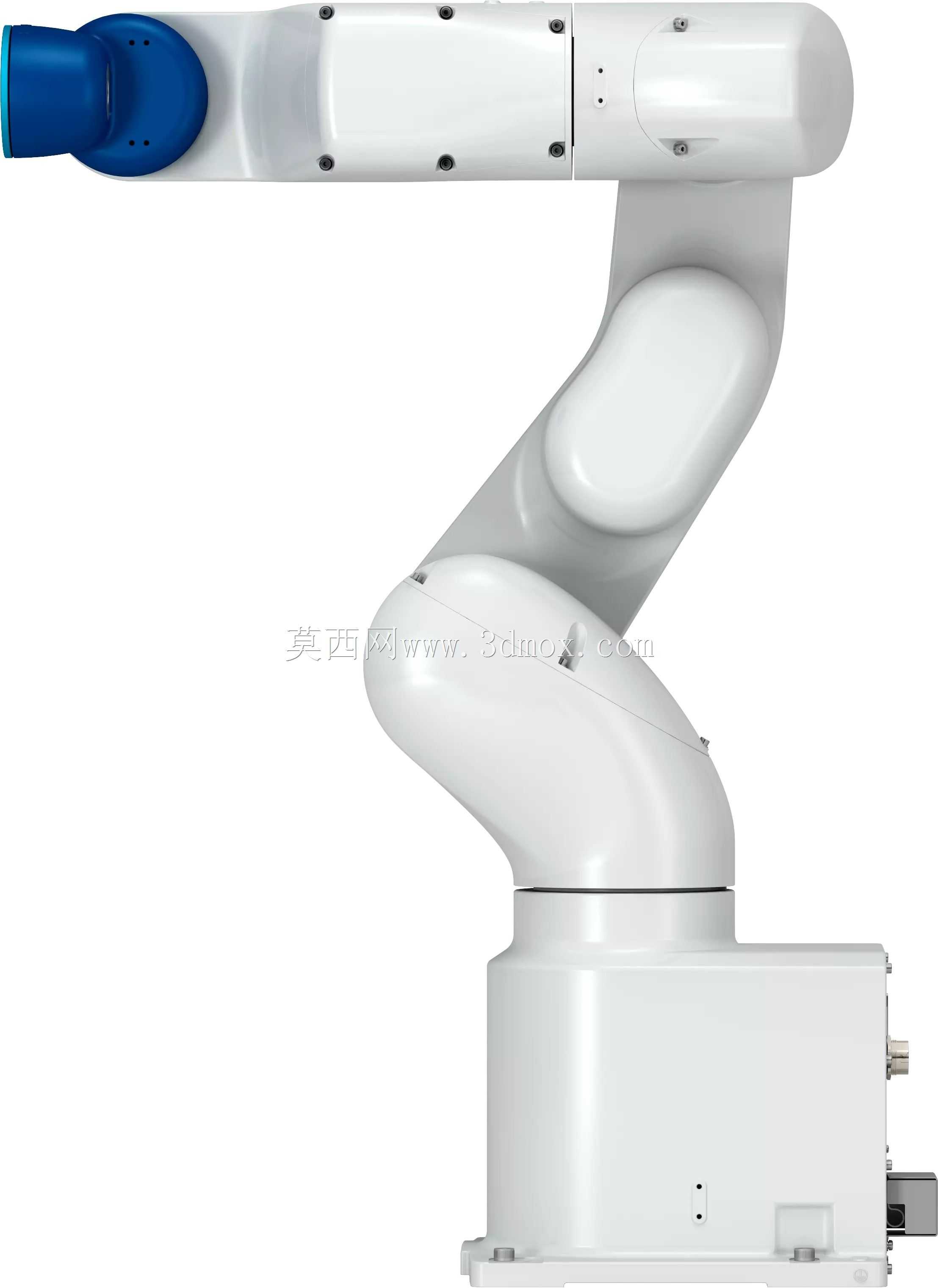

　　运动参数的匹配上，这款机械臂的额定负载为3公斤，最大作业半径可达1000毫米，P点作业半径920毫米，完全覆盖小型工作站的常规作业范围，各关节的运动范围和转速都做了适配性调校：J1关节回转范围±170度，壁挂安装时可扩展至±30度，最高转速166.2度每秒；J2关节俯仰范围-160度到65度，最高转速122.5度每秒；J3关节俯仰范围-51度到190度，最高转速141.2度每秒；J4关节腕转范围±200度，最高转速268.7度每秒；J5关节腕摆范围±125度，最高转速296.8度每秒；J6关节腕旋范围±360度，最高转速293.2度每秒，各关节的转速匹配是按照典型拾放作业的动作轨迹优化的，在短距离高速拾放时能做到动作连贯无停顿，不会出现关节转速不匹配导致的轨迹抖动。

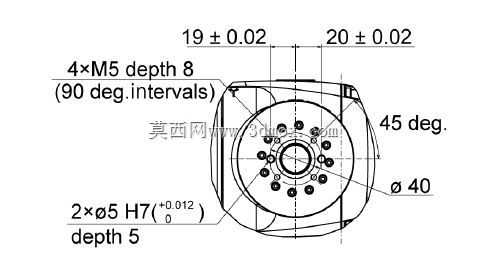

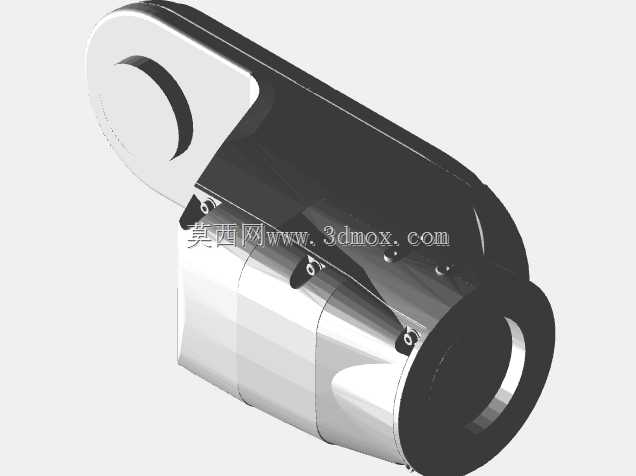

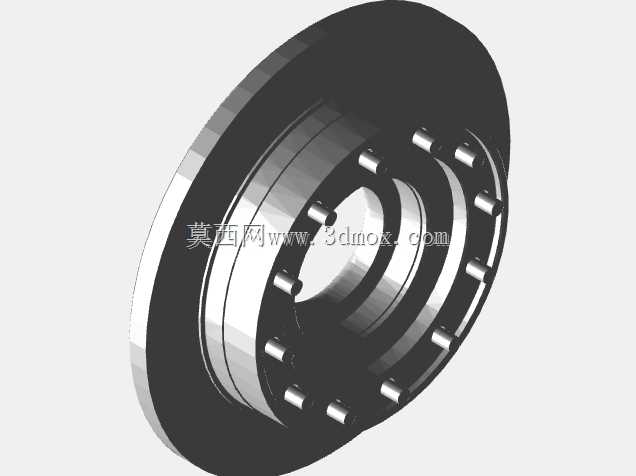

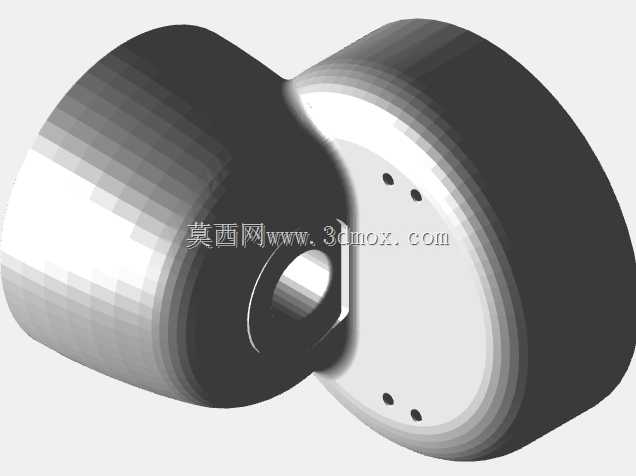

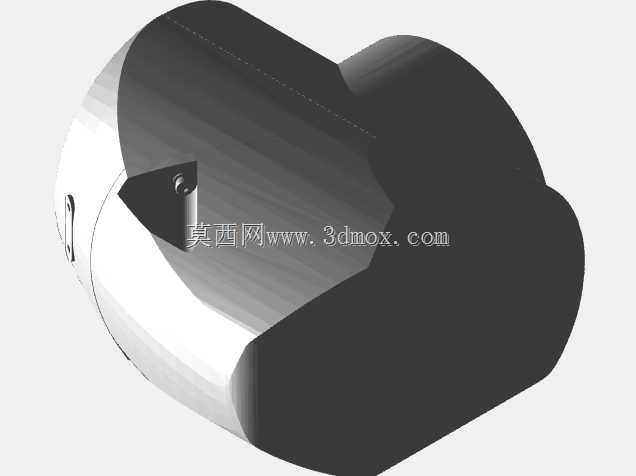

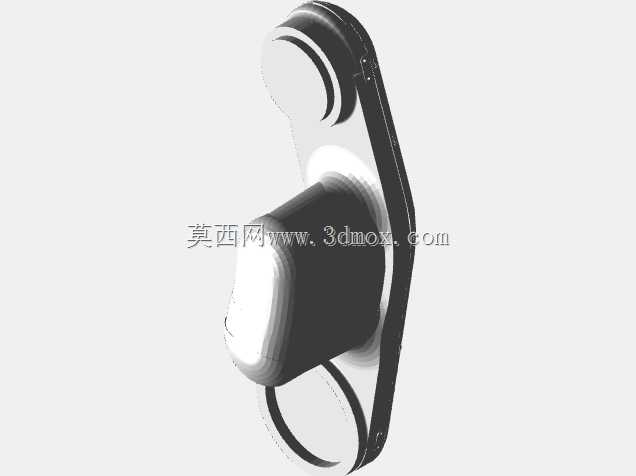

　　细节设计上，这款机械臂的本体防护等级达到IP67，能适应有切削液飞溅、粉尘较多的生产场景，洁净室版本可满足ISO4级洁净度要求，适配半导体、医药生产这类对环境颗粒物有严格要求的工位；本体重量控制在40到42公斤区间，不需要额外设计重型承重机架，普通的铝型材工作站框架就能满足安装承重要求，内置控制器的版本不需要额外布置独立的电气柜，能进一步压缩工作站的整体占地面积；电源适配支持100-240V交流电或者48V直流电两种模式，能适配不同厂区的供电条件，不需要额外配置专用的变压器模块。末端法兰采用标准的工业接口，能直接适配市面上主流的气动夹爪、电动夹爪、视觉相机、点胶阀等末端执行器，不需要额外加工转接法兰，能缩短项目集成的设计周期。从三维建模的还原度来看，模型完整保留了各关节的密封槽、走线槽、安装孔位、连接螺栓的位置细节，臂体上的品牌标识、警示标识位置也和实物完全一致，在做产线虚拟仿真的时候，能精准模拟机械臂运动过程中与周边工装、输送线、工件的干涉情况，提前排查布局问题，避免现场安装时出现臂体碰撞设备的问题；对于教学场景来说，模型的关节装配关系完全按照实物的传动结构还原，能用来演示六轴机器人的运动学原理、关节坐标系定义、轨迹规划逻辑，帮助学习者直观理解多关节机器人的结构组成。
