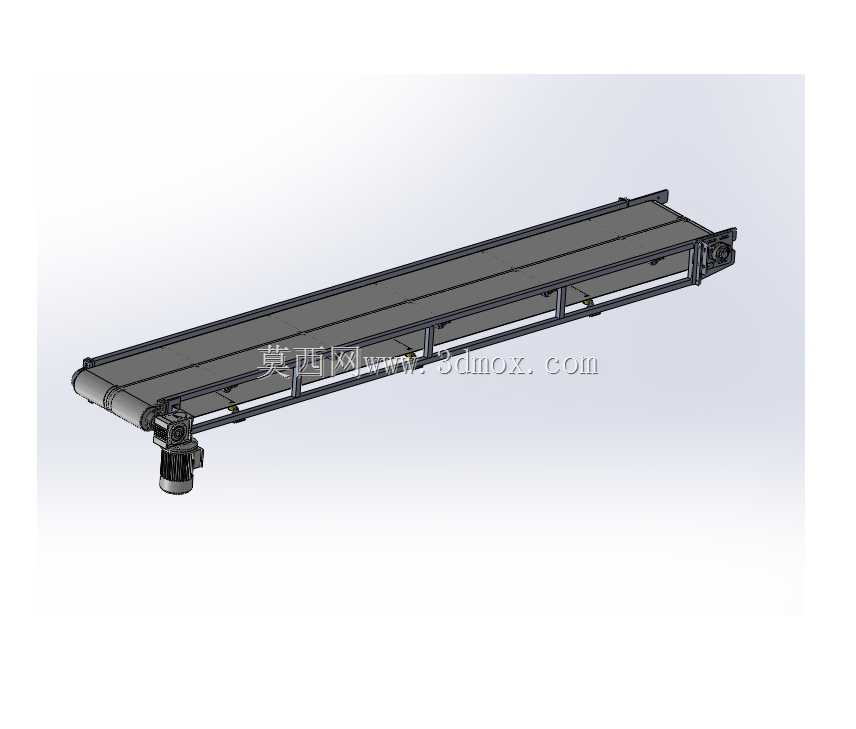

工业用水平皮带输送设备三维结构

　　这款水平布置的带式输送结构，在轻工包装、电子组装、食品加工、五金零部件分拣等产线场景中应用极为广泛，主要承担工序间的工件水平转运任务，可衔接上下料工位、加工工位、检测工位与包装工位，替代人工重复搬运作业，降低产线人工转运的劳动强度，同时保证物料输送节拍的稳定性，适配连续化生产的节奏需求。从结构设计逻辑来看，整体采用长条形水平机架作为承载主体，机架主体采用标准型材拼接成型，兼顾结构刚性与自重控制，避免过长跨距下出现机架中部下挠的问题，机架两侧设置皮带侧边挡边结构，可防止输送过程中小件物料从皮带侧边滑落，适配尺寸跨度较大的散件、盒装、托盘装物料输送。

　　驱动端布置在设备一端的下部位置，采用减速电机直接驱动主动辊筒的结构，省去了复杂的中间传动链，既减少了传动环节的功率损耗，也降低了后续运维过程中传动件的更换频次，主动辊筒表面做滚花处理，增大辊筒与皮带接触面的摩擦力，避免重载启动时出现皮带打滑丢转的问题。从动端设置在机架另一端，配套张紧调节结构，可通过端部的调节螺栓调整从动辊筒的前后位置，实现皮带张紧度的微调，同时可校正皮带运行过程中的跑偏问题，保证皮带长期运行始终处于机架居中位置，减少皮带边缘与机架的异常磨损。

　　皮带下方沿机架长度方向均匀布置多组支撑托板，托板采用低摩擦系数的耐磨板材制作，全程承托皮带上部的承载段，避免皮带在物料重力作用下出现中部凹陷，保证输送面的平面度，对于平整度要求较高的薄型工件、小型零件输送场景，这种全托板支撑的结构相比托辊支撑能提供更平稳的输送面，不会出现工件在托辊间隙处卡顿、跳动的问题。设备的安装边界需要结合产线布局提前预留，整体长度方向为物料输送方向，宽度方向需要在机架本体尺寸基础上，两侧各预留不小于100mm的安装操作空间，用于日常的皮带调整、清洁维护作业；高度方向可根据对接工位的高度需求选配不同高度的支撑脚架，支撑脚底部设置可调脚杯，可在安装时微调设备整体水平度，抵消地面不平整带来的安装误差，保证设备运行时的稳定性。

　　在功能特性上，这款输送结构可根据实际产线需求调整运行速度，适配不同生产节拍的输送要求，既可以单台独立使用完成短距离物料转运，也可以多台拼接组成长距离输送线，还可与爬坡段、转弯段输送结构衔接，组成复杂的厂内物料输送网络。设计过程中充分考虑了日常运维的便捷性，驱动端的减速电机采用外挂式安装，无需拆解机架主体即可完成电机的检修与更换；皮带采用常规的工业平皮带，采购替换成本低，更换时无需专用工具即可完成拆装，降低设备全生命周期的运维成本。机架表面做喷塑防锈处理，可适配多数常规工业生产车间的环境使用，若用于有腐蚀、潮湿的特殊工况，也可将机架材质更换为不锈钢材质，拓展设备的适用场景范围。
