皮带传动式不锈钢离心鼓风机结构设计

这款皮带传动式不锈钢离心鼓风机，主要面向有防腐蚀、洁净送风需求的工业通风场景，常见于食品加工车间排风、化工实验室通风换气、环保设备配套送风、小型锅炉引风、物料气力输送末端增压等工况，区别于普通碳钢材质风机，过流部件采用不锈钢材质，可耐受一定湿度、弱腐蚀性气体的长期冲刷，避免锈屑脱落污染输送介质，适配对送风洁净度有要求的生产环节。

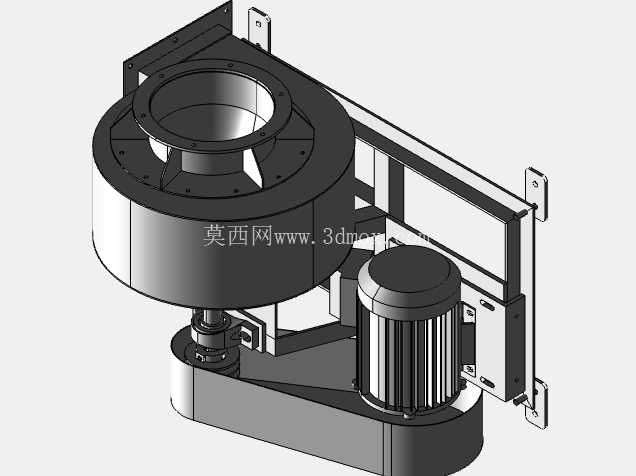

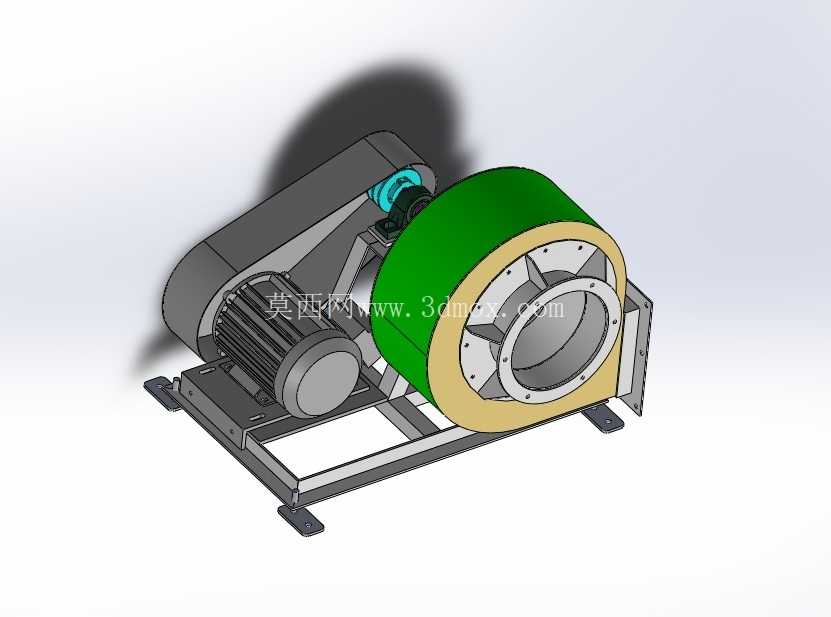

从结构布局来看，整机采用电机与风轮分体皮带传动的设计，而非电机直连结构，这种布局的核心考量是可以通过皮带轮的直径配比调整风轮转速，不用更换电机就能适配不同的风压、风量需求，同时皮带传动能缓冲电机启动时的瞬时冲击，降低风轮动平衡偏差对电机轴承的径向载荷，延长核心部件的使用寿命。整机底座采用型钢焊接框架结构，四个安装脚预留了长条形螺栓孔，安装时可以根据现场预埋螺栓的实际间距做小幅调整，降低现场安装的对位难度，底座框架同时承托电机与蜗壳组件，保证两个部件的同轴度公差控制在合理范围内，避免皮带运行时出现偏磨、跳带的问题。

风轮部分采用前向多翼式离心叶轮设计，叶轮外圈与不锈钢蜗壳之间保留了均匀的运转间隙，既避免运转时出现刮蹭，又能尽可能减少间隙漏风损失，提升风机的运行效率。蜗壳采用不锈钢板材卷制焊接成型，型线按照对数螺旋线设计，能够顺畅将叶轮甩出的气流导向出风口，降低风道内的涡流损耗，出风口采用方形法兰结构，法兰面预留了标准螺栓孔位，可以直接对接通风管道或者软连接，不需要额外做转接法兰，减少现场安装的加工工作量。

传动部分的皮带轮外侧设置了半包围式的安全防护罩，防护罩采用板材折弯成型，既可以避免运行时异物卷入皮带传动副，也能防止操作人员误触运转部件引发安全事故，防护罩上预留了散热缝隙，保证皮带运转时产生的热量可以及时散出，避免皮带长期高温运行出现老化开裂的问题。电机采用标准卧式安装电机，通过调节螺栓固定在底座的滑轨上，安装或者更换皮带时，可以松开固定螺栓调整电机位置，张紧皮带后再锁死固定，日常维护时不需要拆解蜗壳或者风轮部件，降低后期运维的操作难度。

从安装边界来看，整机的重心落在底座框架的几何中心附近，安装时只需要保证基础平面的平面度公差在合理范围内，不需要额外做配重处理，进出风口的法兰尺寸符合常规通风管道的配套标准，对接管道时不需要做非标变径处理。设计时已经对整机做了动平衡校核，额定转速运行时的振动幅值控制在工业设备允许的范围内，不需要额外加装减震阻尼件就能满足常规车间的安装使用要求，如果是安装在对振动有严格要求的楼层平台，只需要在安装脚下方加装常规橡胶减震垫即可。

在实际选型适配时，这种分体皮带传动的不锈钢风机，相比直连风机的适配性更强，当现场需要调整风压参数时，只需要更换对应直径比的皮带轮，就能调整风轮的运行转速，不需要更换电机或者风轮部件，改造成本更低。不锈钢材质的蜗壳和叶轮，不仅可以应对常规的潮湿空气输送，也可以输送带有少量弱腐蚀性的工艺废气，不会像碳钢风机那样使用一段时间后就出现内壁锈蚀、锈渣脱落堵塞管道或者污染工艺介质的问题，在食品加工、医药生产这类对送风洁净度有要求的场景，这种不锈钢材质的风机也能满足卫生级生产的相关要求，日常清洁时可以直接用湿布擦拭蜗壳外表面，不会出现锈蚀掉漆的问题。

整机的结构设计充分考虑了日常维护的便利性，电机的接线盒设置在机身外侧，接线操作不需要拆解其他部件，皮带的更换、张紧操作都可以在设备侧面完成，不需要将风机从管道系统上拆解下来，大幅降低了后期运维的时间成本。风轮与主轴的连接采用键连接加锁紧螺母的固定方式，长期运行不会出现松动移位的问题，同时拆解维护时可以顺利将风轮从主轴上拆下，不会出现锈蚀抱死难以拆解的情况。
