SPST无照明船型摇杆式翘板开关结构

在低压电控回路的设计选型中，这类单刀单掷无照明翘板摇杆开关是小功率回路通断控制的常用基础元件，常被集成在小型机电设备、桌面仪器、家电产品、工控辅助装置的操作面板上，承担单路负载的直接通断控制功能，无需额外信号指示的应用场景下，这类无照明版本的结构更简单，可靠性表现更稳定，也能降低整机的物料成本与装配复杂度。从实际使用场景来看，这类开关的操作力设计在适中区间，按压翘板时的反馈清晰，不会出现操作卡顿或者误触发的问题，单刀单掷的结构仅能实现单回路的通断切换，不存在多档位的保持结构，适合作为设备主电源输入的二级控制、功能模块的启停触发开关使用，常见于小型电动工具、测试仪器、桌面型工控设备、小家电产品的面板控制区域，安装后操作面与面板贴合度好，不会出现突出过多或者凹陷过深影响操作的问题。

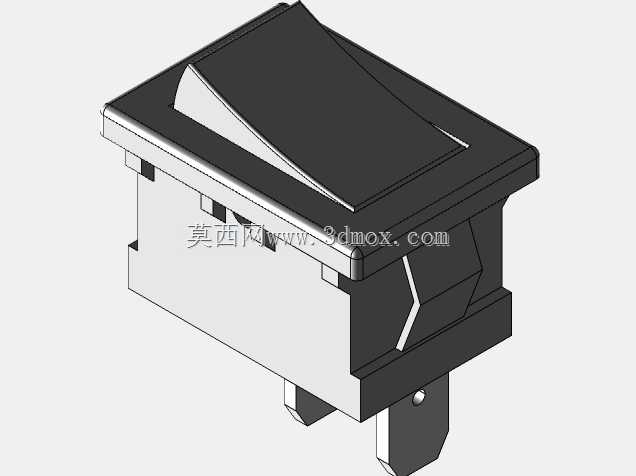

从结构设计思路来看，这款开关采用卡扣式安装结构，壳体两侧预留的弹性卡扣可以直接卡入面板预设的矩形安装孔内，不需要额外的螺丝或者紧固件固定，装配时只需要将开关从面板正面压入安装孔即可完成固定，卡扣的回弹量经过匹配设计，适配常规厚度的钣金或者塑料面板，安装后不会出现松动窜动的问题。开关底部的插片式接线端子采用标准间距设计，适配常规的6.3mm规格冷压插簧，接线时不需要焊接，直接将压接好导线的插簧推入端子即可完成电气连接，装配效率高，也方便后期维护时的拆换操作。翘板的摆动角度经过合理设计，操作行程适中，按压到位后内部的动触点与静触点可以实现可靠接触，接触电阻控制在较低区间，避免长期工作时触点发热引发的老化问题，触点部分采用耐氧化的导电材质，适配小功率交流或者直流回路的通断需求，在额定负载范围内可以实现长期稳定的通断操作，不会出现触点熔焊或者接触不良的问题。

从外形尺寸与安装边界来看，这款开关的本体采用矩形结构，安装孔的开孔尺寸匹配行业通用的船型开关规格，面板外露部分的边框做了微小的倒角处理，既可以避免安装时刮伤操作人员，也能让开关与面板的贴合缝隙更均匀，提升装配后的外观一致性。开关本体嵌入面板后的深度经过控制，不会占用过多的设备内部空间，对于内部布局紧凑的小型设备来说，这类小尺寸的开关可以有效节省内部安装空间，不需要为开关预留过多的走线与装配余量。翘板的操作面做了微弧面处理，手指按压时的贴合度更好，操作时不会出现打滑的问题，无照明的设计省去了内部指示灯的相关结构，整体内部结构更简洁，活动部件更少，相比带灯版本的开关，机械寿命更长，抗振动性能也更好，适合在有一定振动的移动类小型设备上使用，不会因为设备运行时的振动导致开关误动作或者触点接触不良。

在实际选型适配时，这类开关的安装边界需要注意面板开孔的公差控制，开孔尺寸过大容易导致开关安装后松动，尺寸过小则会导致开关无法顺利压入，通常开孔的长宽尺寸公差控制在±0.1mm区间即可实现可靠装配。接线时需要注意插簧与端子的配合紧密度，避免因为插簧压接不到位导致接触电阻过大，长期工作时发热引发安全隐患，同时需要根据回路的实际工作电流选择匹配线径的导线，避免导线过载发热。开关的操作面与面板表面的高度差控制在合理范围，既不会因为突出过多容易被外物误碰触发，也不会因为凹陷过深导致操作时需要刻意探入按压，日常操作的便利性较好。内部的触点弹簧结构经过参数匹配，翘板在两个工作位置都可以实现可靠的位置保持，不会因为长期使用出现弹簧疲劳导致的位置保持力不足问题，在额定的机械寿命周期内，操作手感不会出现明显的劣化，通断可靠性可以满足常规工业与民用设备的使用需求。
