22mm红绿发光常开瞬时控制按钮

　　这类22mm安装孔径的瞬时按钮，是工业控制回路里最常见的人机交互元件之一，日常在设备操作面板、流水线工位控制盒、小型电气柜的操作面都能见到，主要用来给控制回路传递瞬时通断信号，触发设备启动、点动、复位这类需要人工介入的操作指令，带红绿发光的设计可以直接通过灯色反馈回路状态，不用额外加装状态指示灯，能节省面板安装空间。从结构设计来看，这款按钮采用标准22mm面板开孔尺寸，适配行业通用的安装开孔规范，安装时只需要在面板开出对应直径的圆孔，通过后部的锁紧卡圈就能完成固定，不需要额外定制安装位，适配绝大多数常规电控柜、操作盒的面板厚度范围。

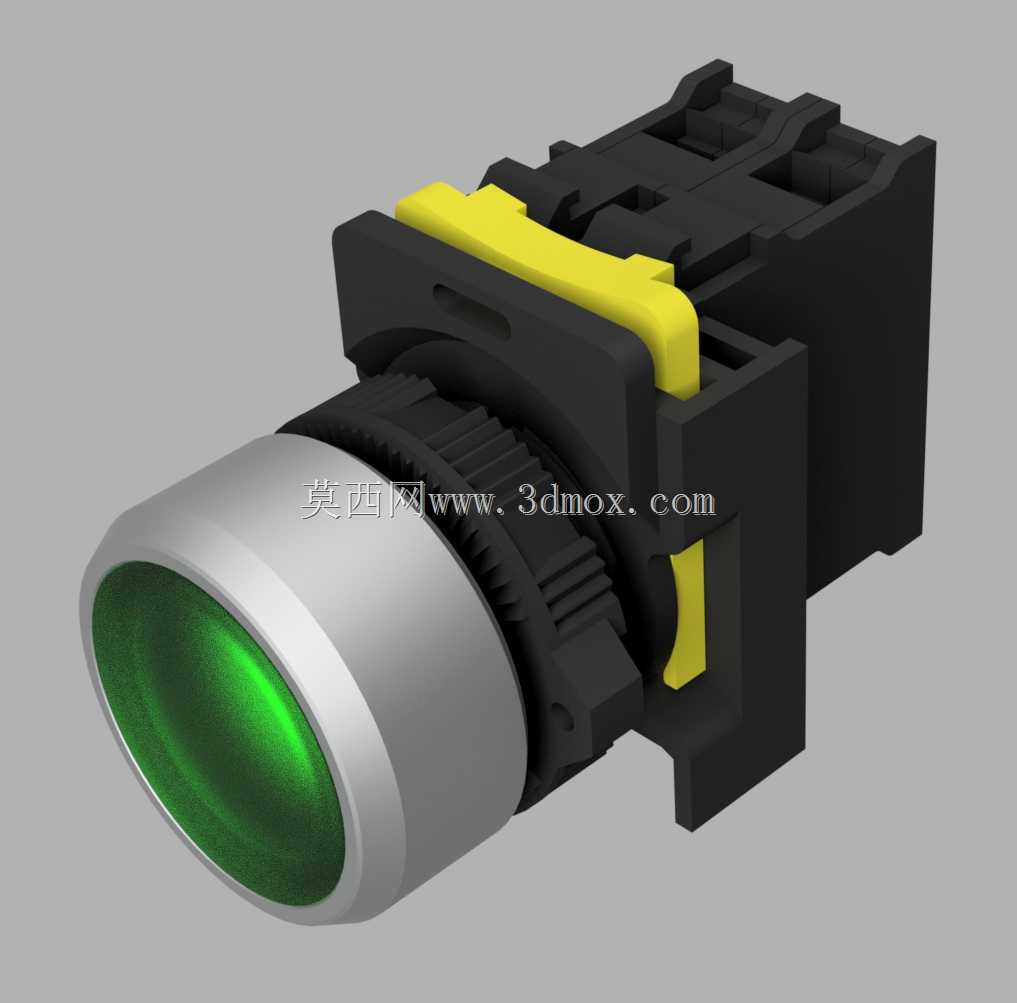

　　头部采用金属包边设计，相比全塑料头部的按钮，抗磕碰能力更强，在车间现场有工件剐蹭、工具误碰的场景下，不容易出现头部开裂、按键卡滞的问题，按键面做了微凸的弧面设计，操作人员按压时的触感反馈清晰，不会出现按下去没有明确反馈导致的重复操作。后部的接线基座采用模块化卡接结构，触点模块和发光模块可以根据实际需求增减，这款配置的是SPST单极常开触点，按压时触点闭合，松开后自动复位断开，完全匹配瞬时触发的控制逻辑，触点部分采用导电性能稳定的合金材质，长期通断控制回路的小电流信号时，不容易出现接触氧化、触点烧蚀的问题，能保证信号触发的可靠性。发光部分的光路做了匀光处理，红绿两种灯色分别对应不同的信号定义，常规场景下绿色对应启动、运行允许类的正向触发，红色对应停止、复位类的操作，灯光明亮不刺眼，在车间不同光照环境下都能清晰识别状态，不会因为环境光过强看不清指示，也不会因为亮度过高造成视觉疲劳。基座部分的卡扣结构做了防呆设计，组装时不会出现模块装反、卡扣不到位的情况，接线端子采用螺丝压紧式结构，适配0.5-2.5平方毫米的多股控制线缆，压接后线缆不容易松脱，抗震动性能好，在有设备震动的工况下也不会出现接线脱落导致的信号失效问题。

　　设计过程中首先考虑的是现场安装的通用性，严格遵循22mm按钮的行业安装尺寸边界，保证用户替换原有同规格按钮时不需要重新扩孔或者修改面板，其次是操作的可靠性，按键的按压力度设置在合适区间，既不会因为太轻容易误触，也不会因为太重导致长时间操作疲劳，复位弹簧的寿命满足工业场景频繁操作的需求，能承受数万次的按压循环不出现弹力衰减。触点部分的绝缘结构做了隔离设计，相邻触点之间的爬电距离满足低压电控的安全规范，不会因为车间潮湿、粉尘环境出现触点间的漏电、短路问题，基座的塑料材质选用阻燃级工程塑料，即使回路出现异常过载发热，也不会出现明火蔓延的情况，符合电气元件的安全要求。

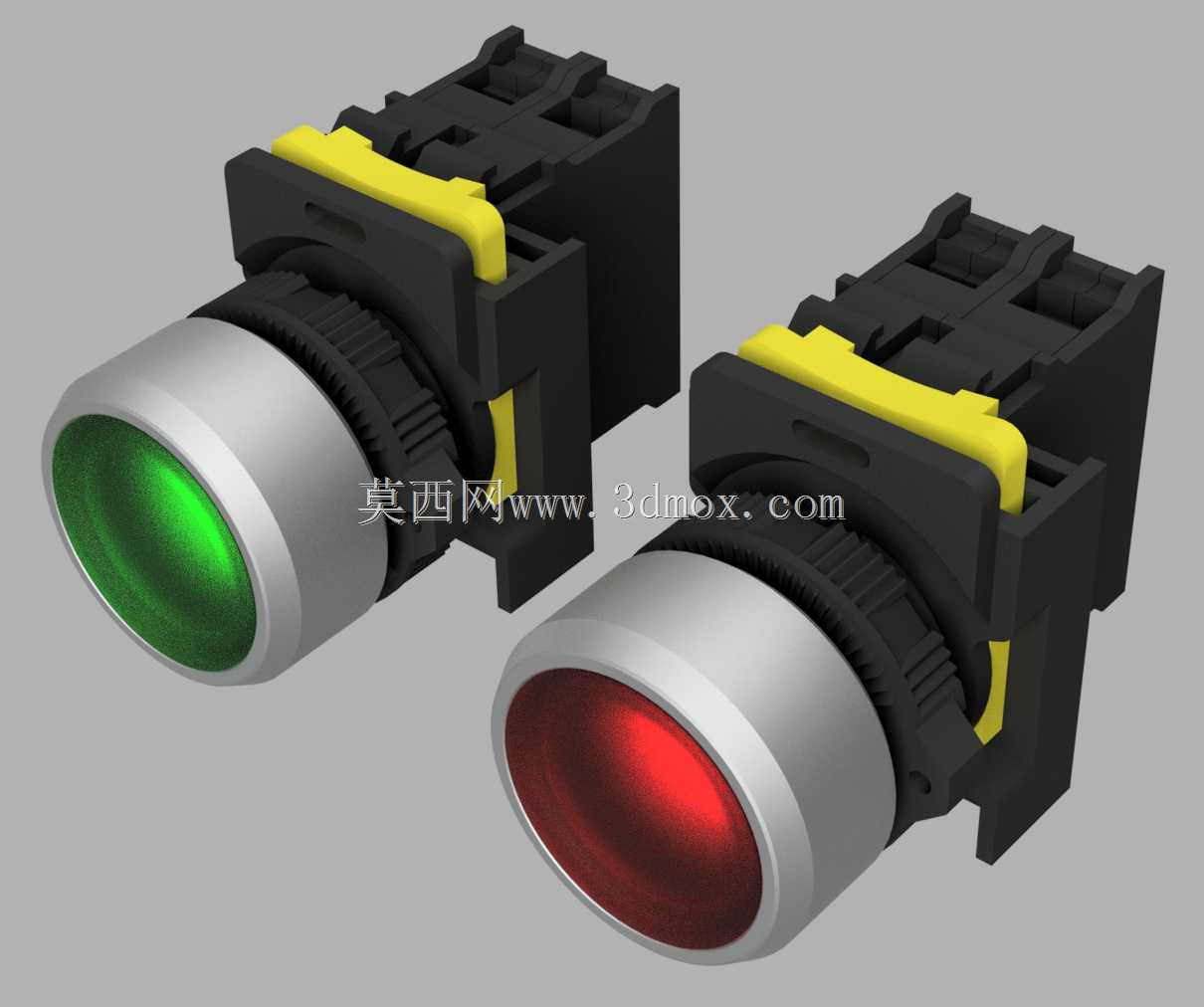

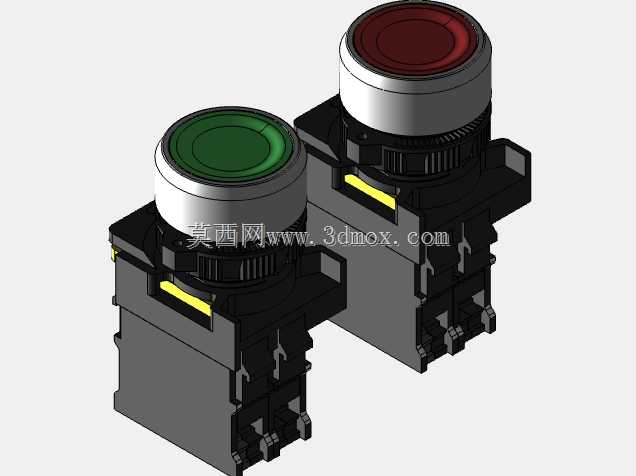

　　在实际选型应用中，这类按钮常搭配中间继电器、PLC输入点使用，直接给控制系统传递人工操作的开关量信号，因为自带状态指示灯，不需要额外在面板上预留指示灯安装位，对于空间紧凑的小型操作盒、便携式控制站来说，能有效减少面板上的元件数量，简化面板布局，同时降低布线的复杂度，发光模块的供电可以直接取自控制回路的电源，不需要额外单独布线供电，进一步减少接线工作量。从建模细节来看，模型还原了按钮头部的滚花防滑结构、后部基座的卡扣定位特征、接线端子的螺丝结构，还有黄色的锁扣标识部分，所有安装配合的尺寸都按照实物的实际尺寸还原，做面板布局设计、电控柜三维装配的时候，可以直接调用这个模型进行干涉检查，验证按钮和柜内其他元件、面板结构的安装间隙，避免实际加工装配时出现尺寸冲突，比如按钮后部的接线空间预留、基座和柜内走线槽的距离、按压时头部和周边元件的操作间隙，都可以通过三维模型提前验证，减少现场安装时的整改工作量。
