按实际比例绘制的摄影支撑三脚架结构

这款三脚架的三维结构完全参照实物等比例还原，所有支脚的伸缩节段、锁紧结构、顶部云台的连接位都做了完整的结构复刻，没有做简化处理，能直接用于摄影器材配套结构的选型参考、配套快装组件的适配设计，也可以作为户外测绘设备、小型检测仪器的支撑结构参考原型。

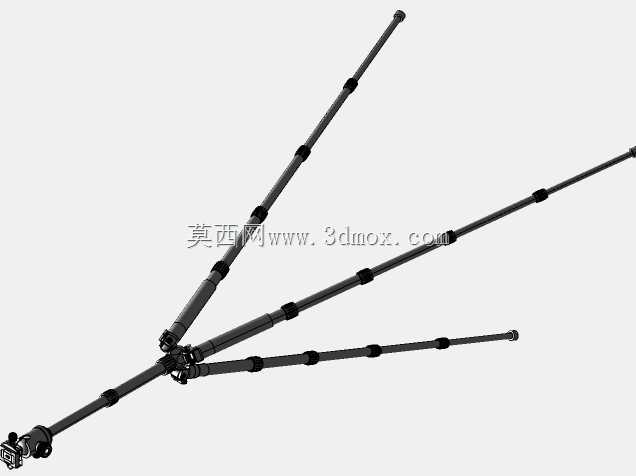

从实际应用场景来看，这类三脚架除了常规的摄影摄像作业支撑，在工业现场的小型激光标线仪固定、便携式无损检测探头架设、户外环境监测传感器临时布设场景中都有大量应用，不同场景对支脚的展开角度、承重阈值、最低工作高度都有差异化要求，建模时特意保留了支脚多段伸缩的行程参数、脚管关节的转动角度限位，每一段脚管的配合间隙都参考实物的公差范围做了预留，不会出现虚拟装配时的干涉问题。

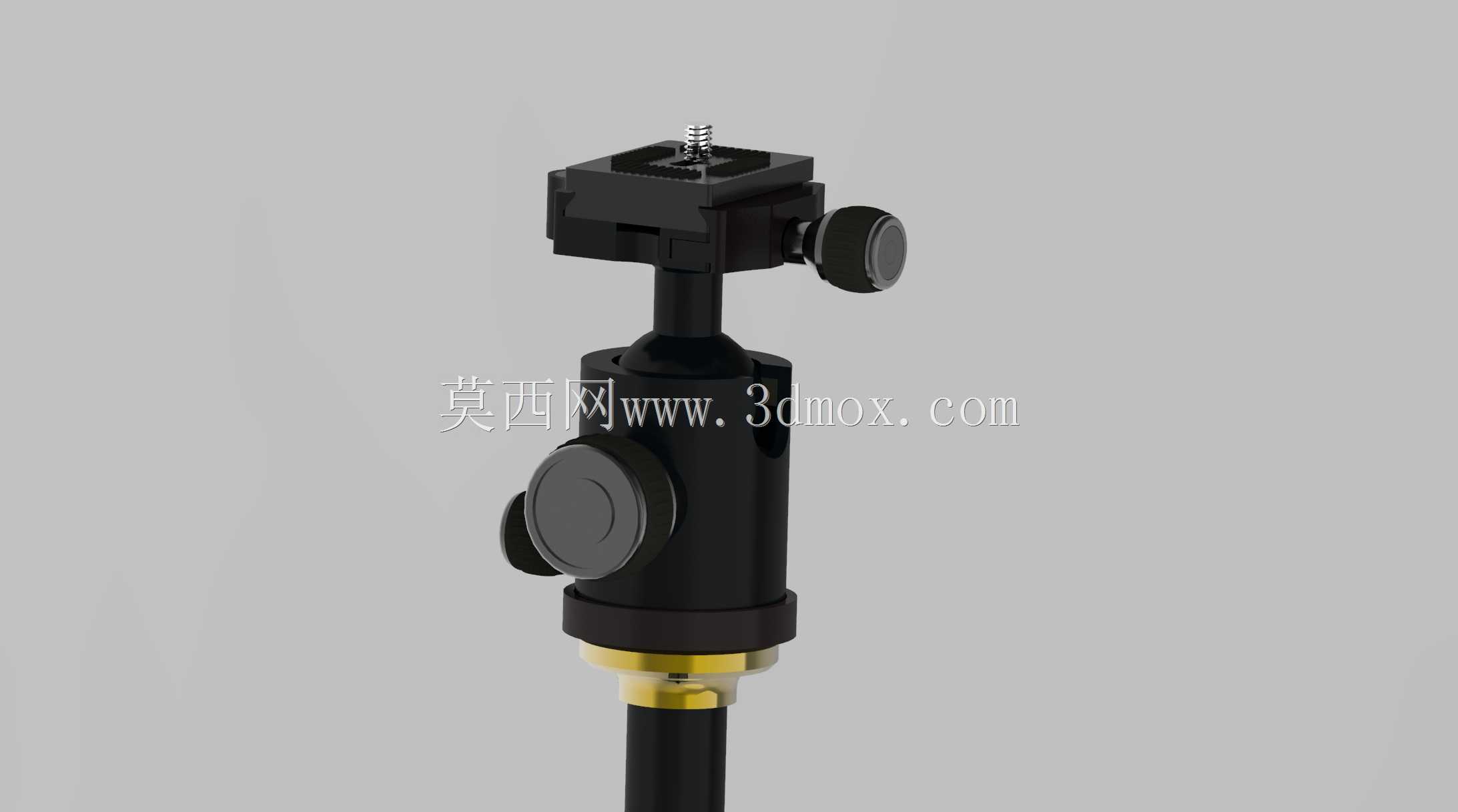

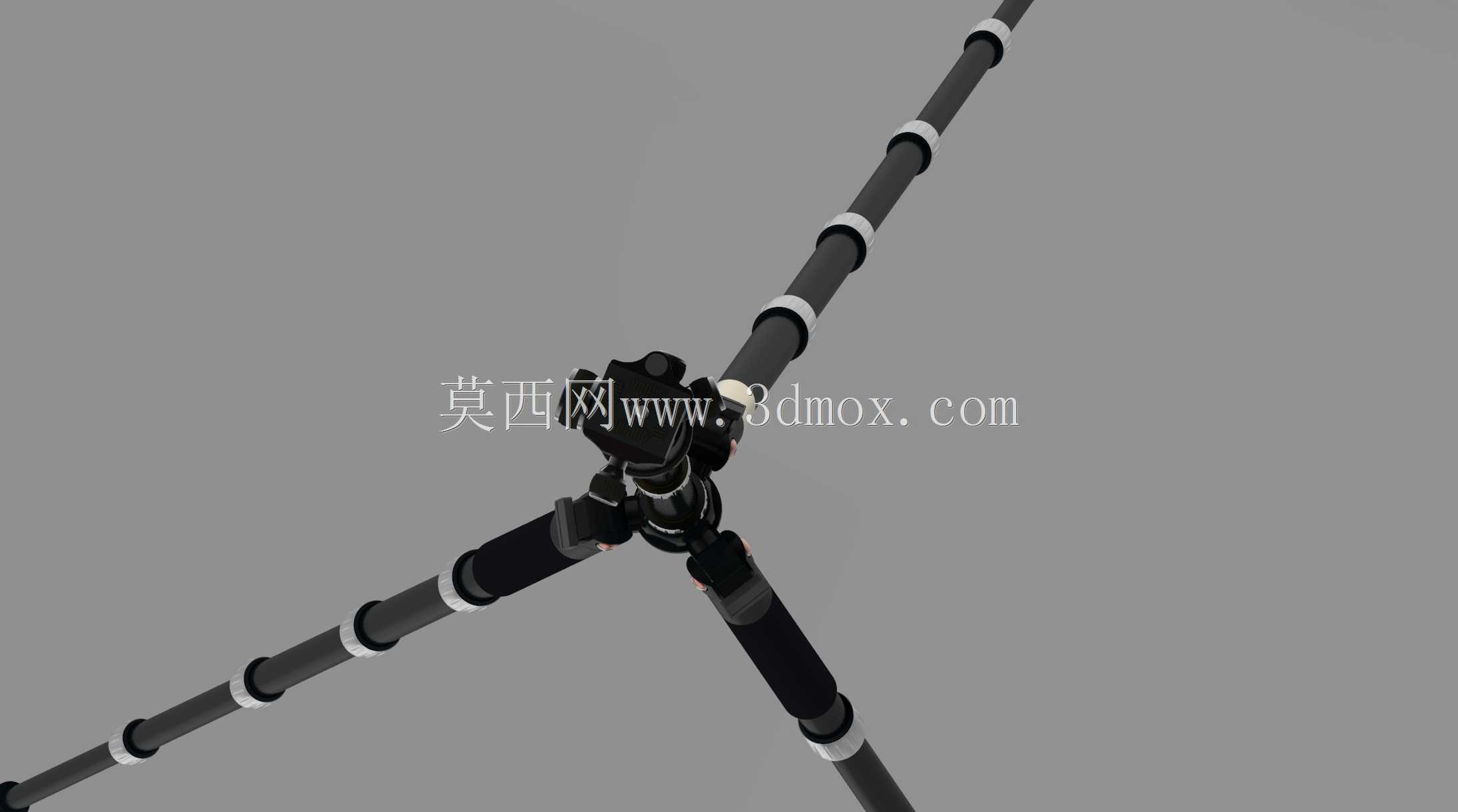

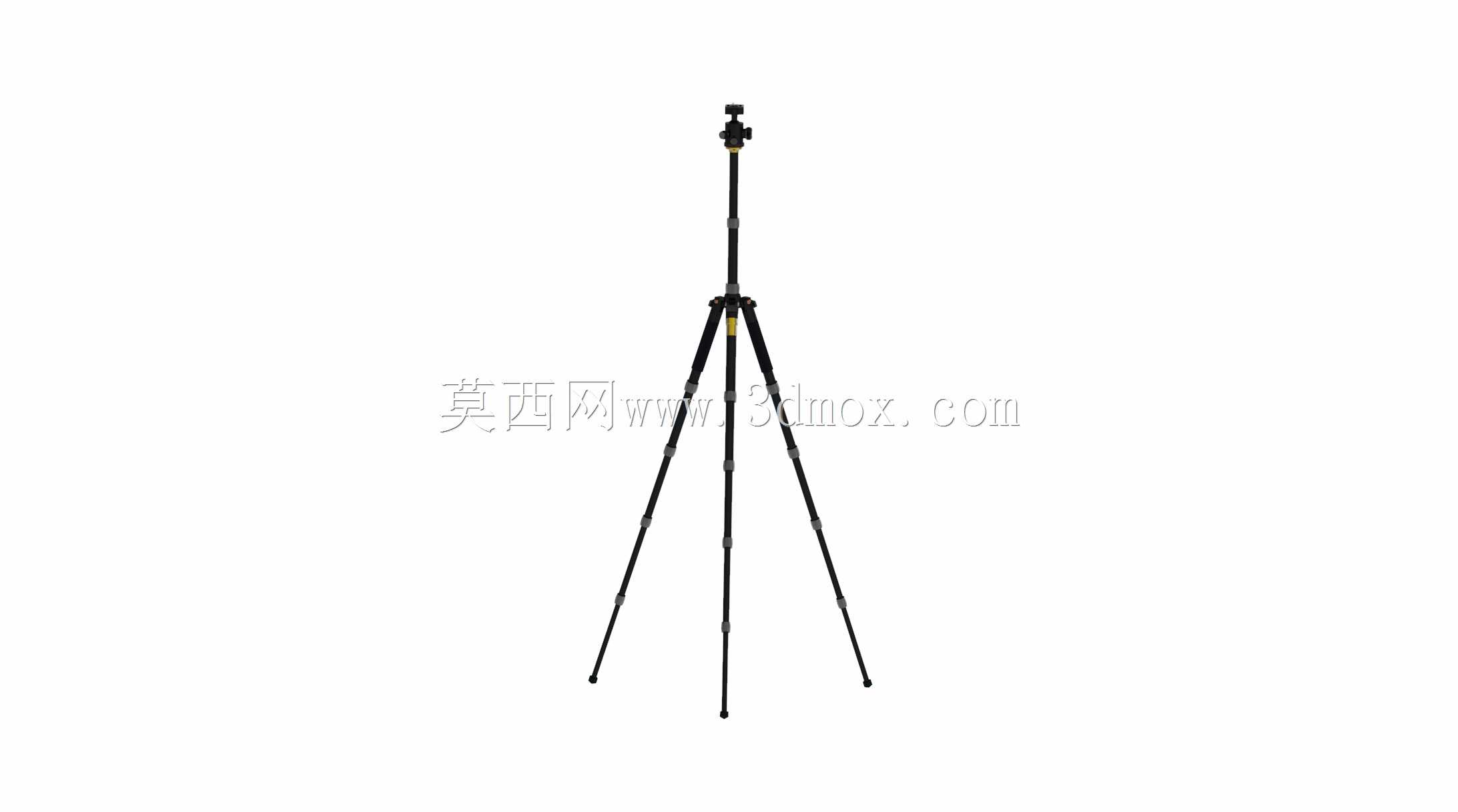

设计思路上，整体采用中心轴对称布局，三根支脚沿中心主轴周向120度均匀分布，这种布局能在最小的展开占地面积下获得最优的抗倾覆稳定性，支脚与中心轴的连接关节做了角度档位结构，能在不同坡度的地面调整单根支脚的展开角度，保证顶部安装面始终保持水平状态。顶部的云台连接座采用标准的通用螺口规格，和市面上多数快装板、设备安装座的接口尺寸匹配，不需要额外做转接结构就能直接适配常见的搭载设备。

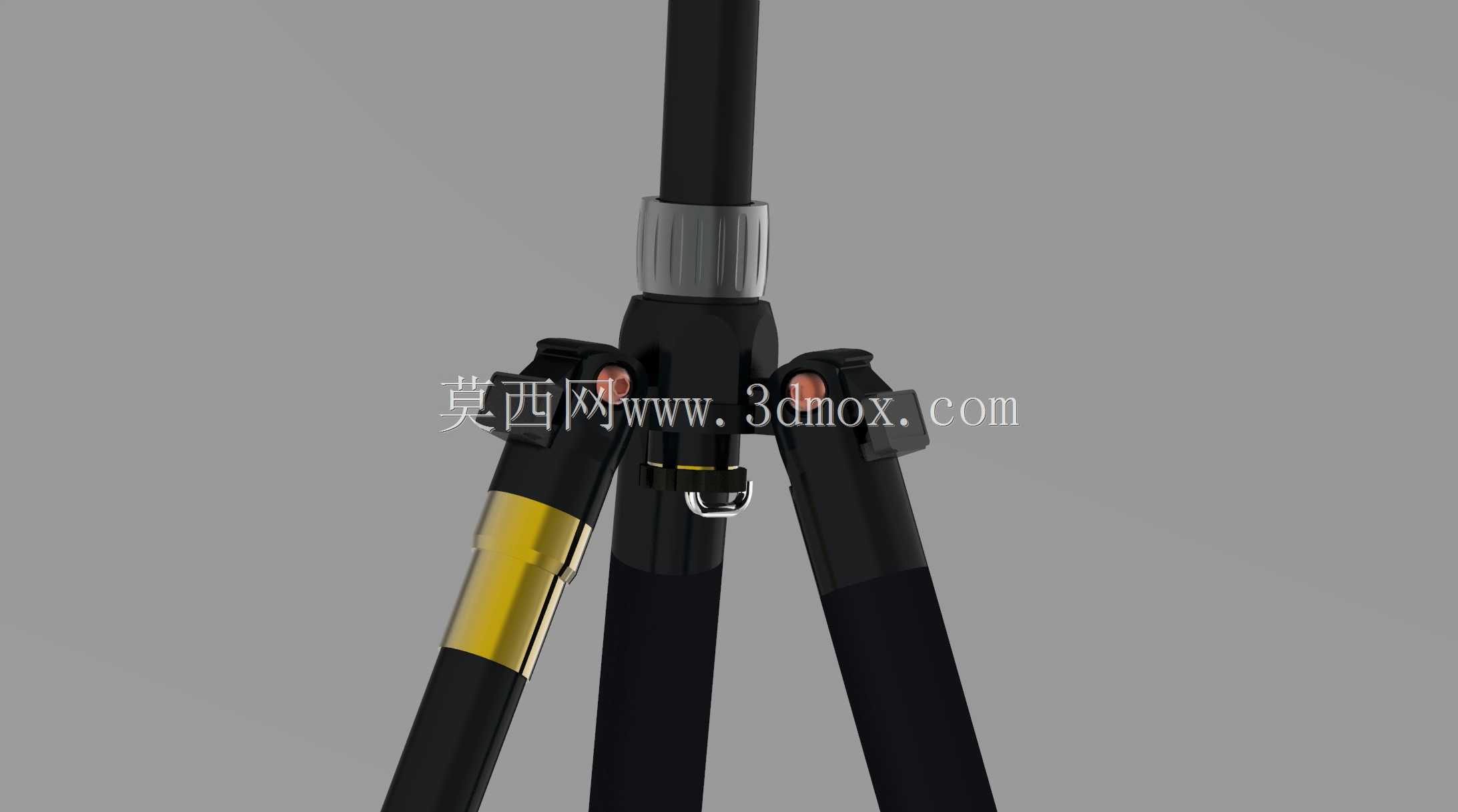

支脚部分采用多段嵌套式伸缩结构，每一段脚管的末端都设计了对应的锁紧套结构，建模时还原了锁紧套的锥面锁紧原理，当旋转锁紧套时，内部的开口胀圈会抱紧内侧的脚管，实现任意伸缩位置的固定，这种结构的锁紧力足够支撑顶部搭载的设备重量，同时不会出现脚管自行下滑的问题。三根支脚的末端都设计了防滑脚垫结构，脚垫采用软质防滑材质，和硬质地面接触时能增大摩擦力，在光滑的瓷砖、金属地面上使用时也能保证支撑稳定性，脚垫和脚管采用球头连接结构，能自适应不同的地面倾斜角度，保证脚垫和地面完全贴合，不会出现单点接触的虚支撑情况。

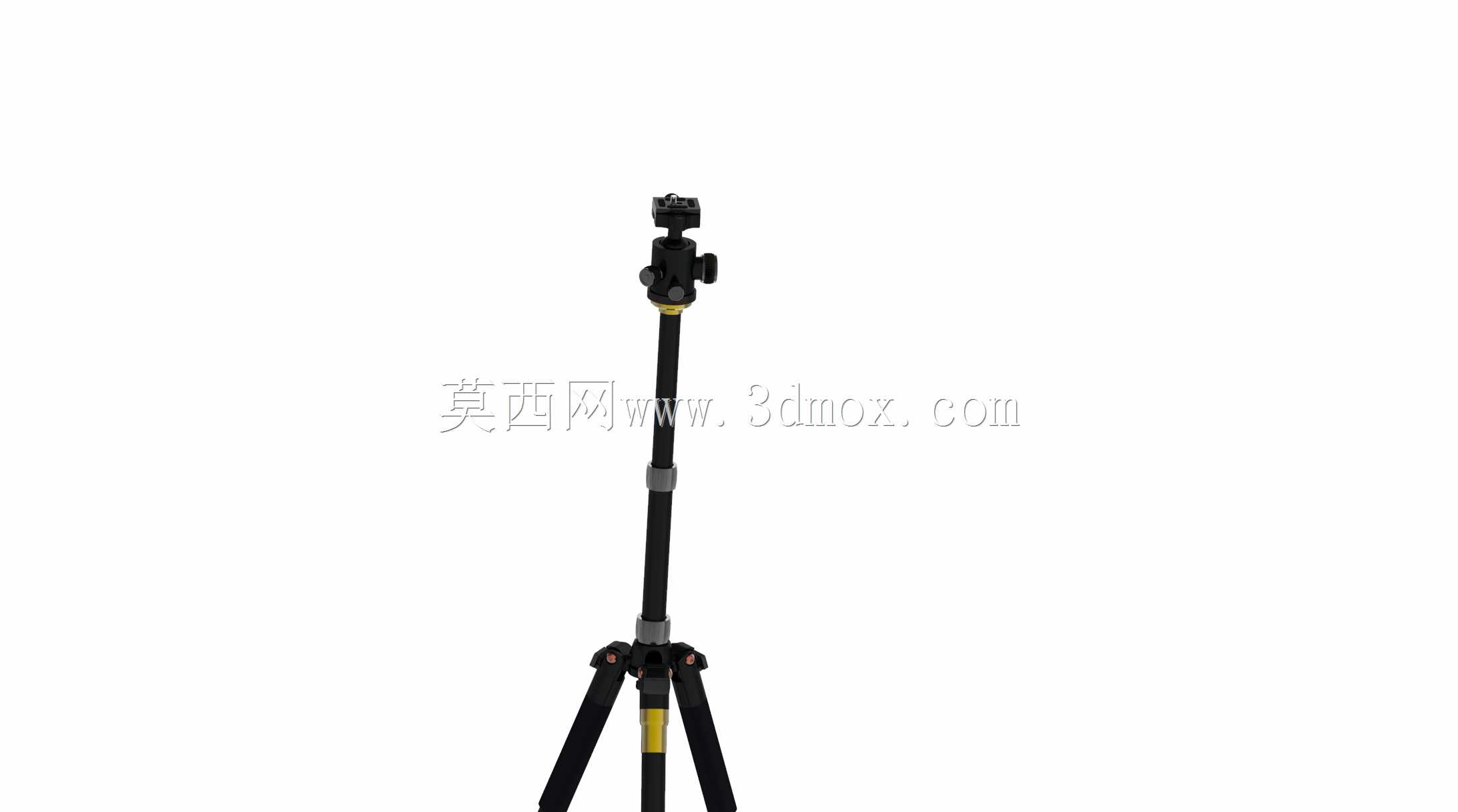

中心主轴部分除了配合支脚实现高度调整，还预留了中轴倒置的安装空间，当需要低角度拍摄或者贴近地面的设备架设时，可以将中心轴反向安装，获得更低的工作高度，满足特殊场景的使用需求。中心主轴内部设计了阻尼结构，调整高度时能提供均匀的阻尼感，不会出现中轴突然滑落的情况，保护顶部搭载的精密设备不受冲击。

从安装边界尺寸来看，支脚完全收拢时整体外径控制在常规脚架包的容纳尺寸范围内，方便外出携带运输；支脚完全展开到最大角度时，支撑底面的直径能满足1.5米左右工作高度下的抗倾覆要求，即使顶部搭载一定重量的设备，在常规风力的户外环境下也不会出现侧翻问题。最低工作高度可以做到贴近地面几厘米的位置，最高工作高度能满足成年人站立操作的视线高度需求，覆盖绝大多数日常使用的高度区间。

建模过程中所有的转动副、滑动配合面都保留了合理的装配间隙，没有出现过定义的装配约束，直接导入各类三维软件中都能实现支脚伸缩、关节转动、云台旋转的动作模拟，方便设计者做运动干涉检查、不同搭载设备的重心匹配验算。对于需要做配套脚架配件设计的从业者来说，这个模型的所有接口尺寸、结构行程都和实物一致，可以直接在这个模型的基础上修改设计配套的快装板、脚架挂钩、外置设备挂载支架等配件，不需要重新测绘实物尺寸，能大幅缩短前期设计的测绘周期。

另外，支脚的材质分布也在模型中做了区分，脚管主体采用轻质高强度的金属材质，锁紧套、脚垫等部件采用非金属材质，在做结构受力仿真时，可以直接给不同部件赋予对应的材料参数，验算不同承重下的结构变形量、关节处的应力集中情况，方便优化壁厚、筋位等结构参数，在保证结构强度的前提下尽可能降低整体重量，提升便携性。
