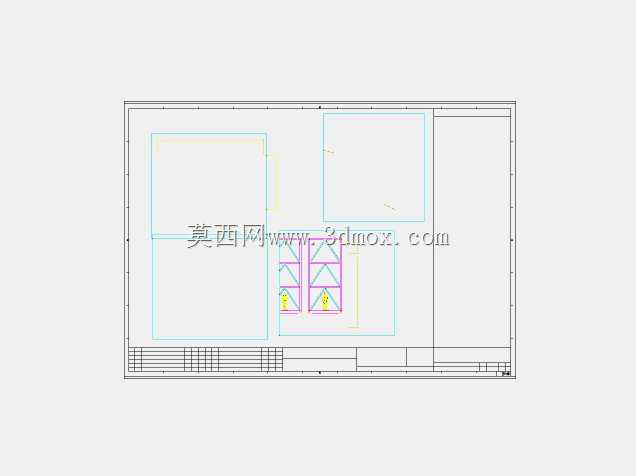

工业高压气瓶固定存放支架结构设计

在工业生产车间、气体充装站、实验室供气区域、船舶甲板供气点位等场景中，高压气瓶的存放固定一直是现场安全管理的核心环节，这类承压容器一旦因固定失效发生倾倒，极易引发瓶阀断裂、气体泄漏甚至爆炸事故，因此适配场景的气瓶存放支架是现场安全防护的必备工装。本次设计的气瓶固定支架，核心用途是为立式放置的高压气瓶提供稳定的侧向约束与底部承托，避免气瓶受外力碰撞、地面震动、意外拖拽时发生倾倒，同时可规整现场供气点位的气瓶排布，减少管路杂乱带来的安全隐患。

从功能特性来看，这款支架采用框架式焊接结构，主体承载部分使用标准矩形钢管拼焊成型，整体结构分为底部承托框架、侧向限位栏架、气瓶卡位单元三个部分。底部框架做了加宽处理，支架整体重心偏低，即使受到常规的外力碰撞，也不会出现侧翻情况；侧向栏架设置了多道横向加强筋，可对气瓶瓶身形成多点位的侧向约束，避免气瓶出现大幅度倾斜；卡位单元根据气瓶的常规外径设计了适配的限位空间，每个卡位可独立放置一只标准高压气瓶，卡位内侧预留了绑带安装位，现场安装时可配套不锈钢绑带对瓶身进行二次固定，进一步提升固定可靠性。

设计过程中，首先结合现场常用的40L标准工业高压气瓶的外形参数确定了核心安装边界，单只气瓶卡位的净宽度适配气瓶外径，预留了少量间隙方便气瓶取放，不会出现卡位过紧导致气瓶卡滞、或是间隙过大导致气瓶晃动的问题；支架整体高度经过反复校核，既保证对气瓶瓶身的约束高度足够，避免因约束点过低导致气瓶上部失稳倾斜，又不会过高遮挡气瓶瓶身的标识信息，方便现场人员快速识别气瓶内的介质类型。底部承托面距离地面预留了一定高度，一方面可以避免地面积水、油污直接接触瓶底造成瓶体腐蚀，另一方面方便叉车或者液压搬运车对整架气瓶进行短距离转运，适配车间内的气瓶周转需求。

考虑到不同使用场景的安装需求，支架底部框架预留了地脚安装孔，在固定工位使用时可通过膨胀螺栓将支架整体固定在混凝土地面或是甲板面上，彻底消除支架整体移位的风险；如果是需要临时调整供气点位的场景，也可不安装固定螺栓，依靠支架自身的重量与低重心结构保持稳定，适配灵活多变的现场作业需求。支架的焊接位置全部做了焊后打磨处理，去除焊渣与尖锐毛刺，避免取放气瓶时刮伤瓶体或是划伤作业人员；表面处理可根据使用场景选择喷塑或是镀锌工艺，在潮湿、有腐蚀介质的场景下使用镀锌处理可大幅提升支架的防锈蚀能力，延长工装使用寿命，在普通干燥车间使用喷塑处理即可满足使用需求，同时可通过不同颜色的喷塑层区分不同介质气瓶的存放区域，比如氧气气瓶存放架使用蓝色、乙炔气瓶存放架使用白色，方便现场目视化管理。

在结构强度校核阶段，针对支架的承载能力做了专项验证，单卡位可满足满装状态下标准高压气瓶的承重需求，框架受力位置做了局部加强处理，即使满负载状态下也不会出现框架变形、开焊的问题。侧向栏架的受力强度经过模拟验证，可承受气瓶倾倒时的侧向冲击力，不会出现栏架变形断裂导致气瓶倾覆的情况。另外支架的排布设计充分考虑了气瓶安全存放的间距要求，相邻气瓶卡位之间预留了足够的安全间隙，避免不同介质的气瓶存放时间距不足带来的安全隐患，同时也方便作业人员开关瓶阀、连接供气软管，操作空间充足不会出现干涉问题。对于船舶甲板这类有特殊震动要求的使用场景，支架的整体结构做了抗震优化，所有连接位置都采用满焊工艺，整体刚性更强，可适应船舶航行过程中的持续震动工况，不会出现连接松动、结构失效的问题。
