卡普兰式六叶涡轮风扇结构设计

这类六叶卡普兰结构的涡轮风扇，常应用在低压大流量的流体输送场景中，比如工业通风系统的末端送风、小型水力透平的能量转换单元、冷却塔的散热鼓风模块，甚至部分船舶侧推装置的小型动力叶轮也会采用近似的叶型设计。和普通轴流风扇不同，卡普兰式叶轮的叶片自带扭角设计，从叶根到叶梢的翼型弦长、安装角呈连续渐变，核心是为了适配不同半径处的线速度差异，让整个叶片展向的气流攻角保持在高效区间，减少叶尖涡流带来的能量损失，实际运行时的气动效率比等安装角的直叶片风扇高出15%左右，同时能大幅降低气流脉动带来的运行噪音。

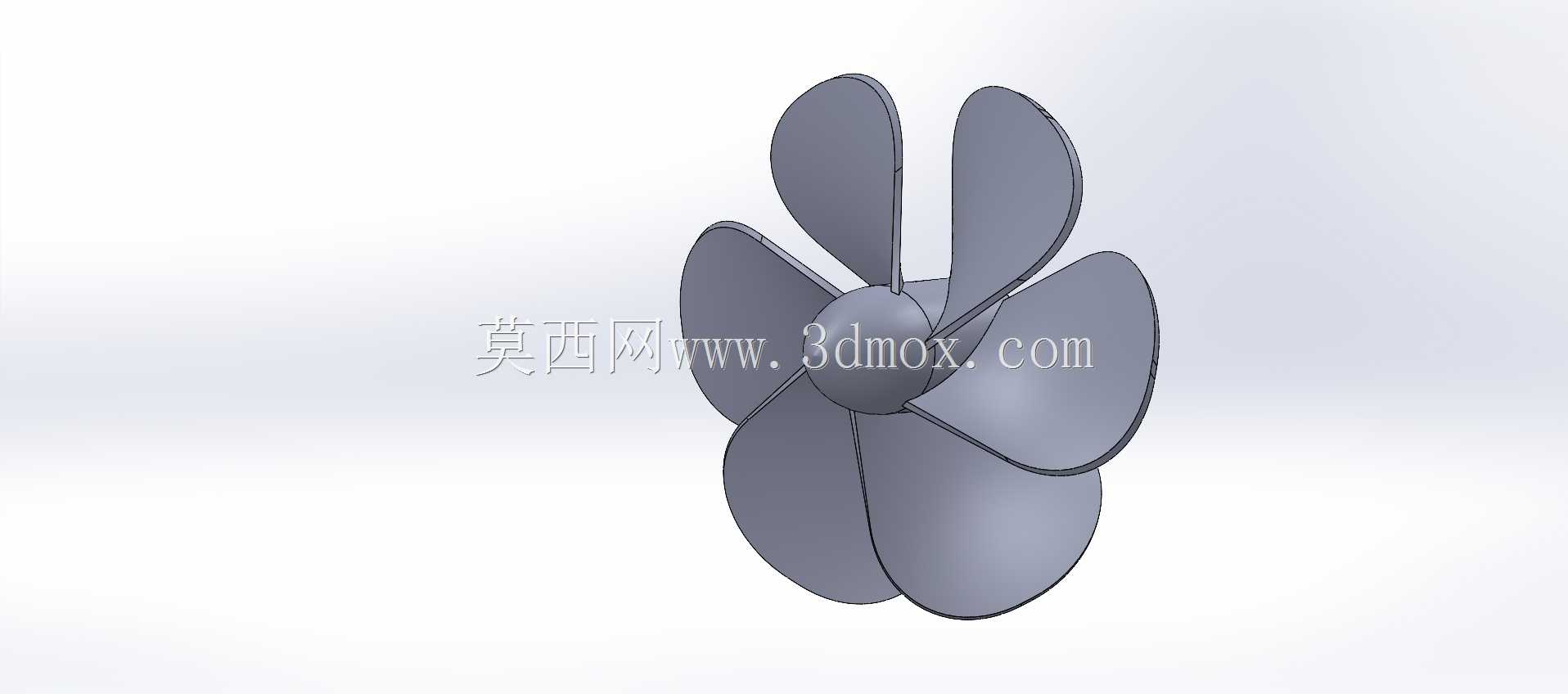

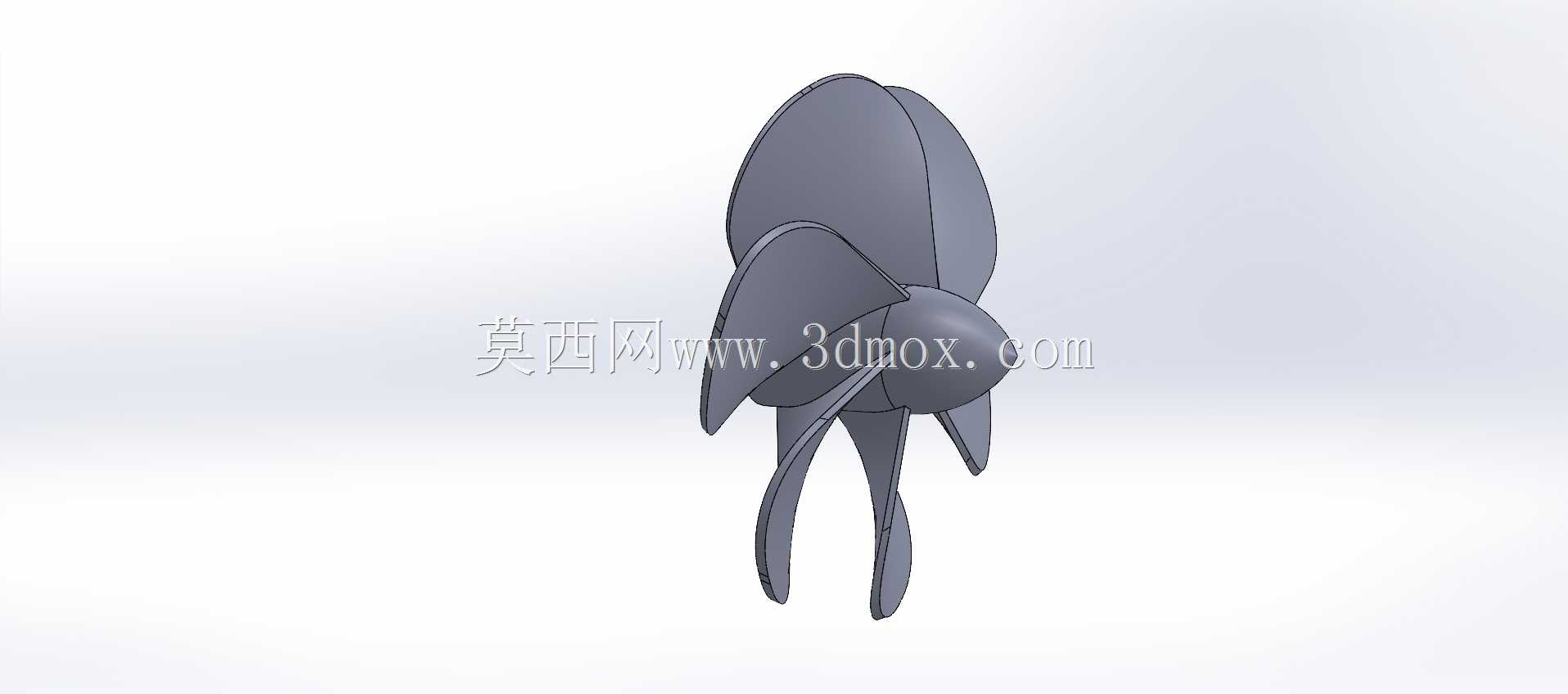

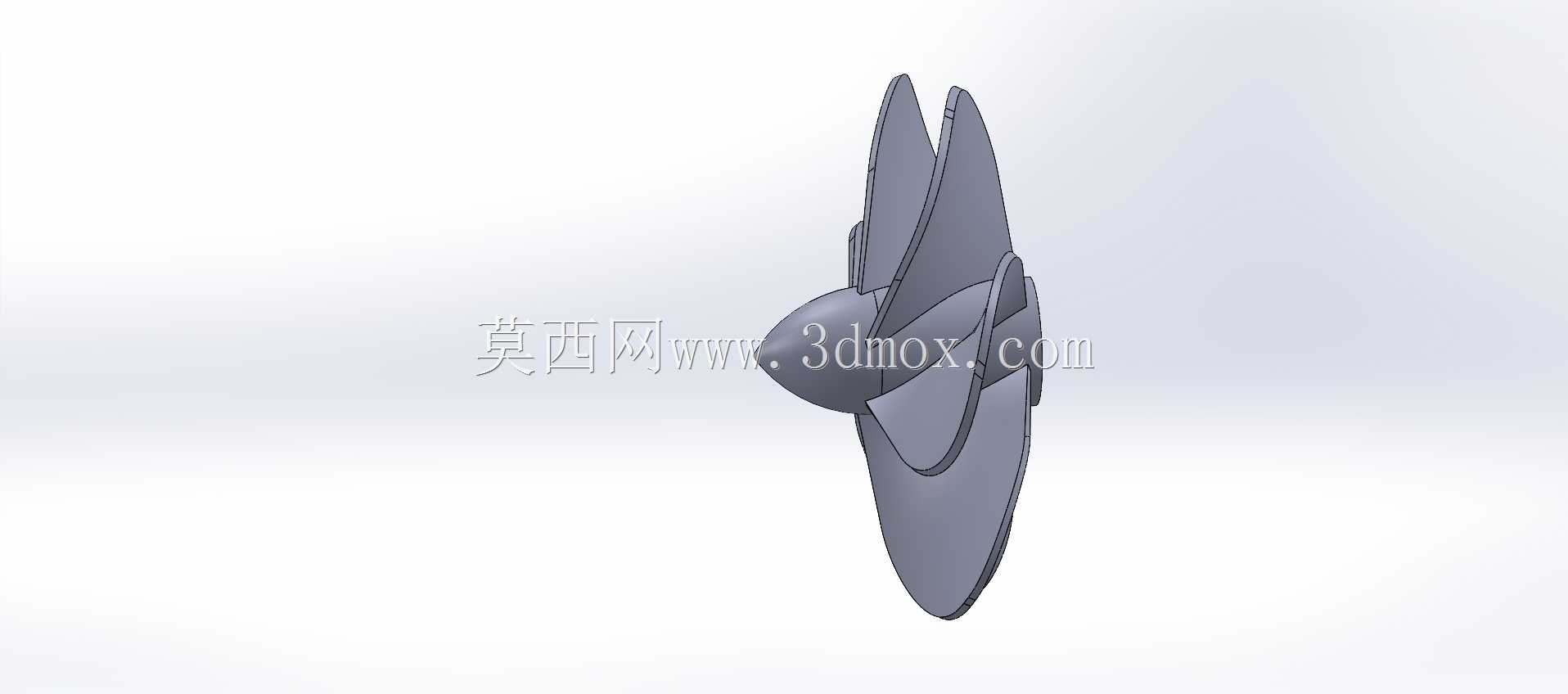

从结构设计逻辑来看，整个叶轮采用中心轮毂加六片等距分布叶片的布局，轮毂采用球型过渡结构，而非传统的圆柱轮毂，目的是让气流进入叶道时的流场更顺滑，避免轮毂端面的直角结构产生气流分离，在轮毂和叶片的连接位置，做了大圆角的过渡处理，既可以降低应力集中系数，提升叶轮高速旋转时的结构强度，也能减少连接位置的涡流损耗。叶片的翼型选用低速高升阻比的曲面翼型，叶梢位置做了小幅度的切边修型，避免叶尖和机壳内壁间隙过小产生刮蹭，同时预留的安装间隙控制在叶片直径的千分之五以内，间隙过大会导致叶尖回流损失加剧，间隙过小则会给加工装配带来过高的精度要求，提升生产制造成本。

在安装边界的设计考量上，这类叶轮的中心轴孔采用标准的键连接结构，轴孔的配合公差选用H7/k6的过渡配合，既可以保证旋转时的同轴度，也方便后期的拆装维护。叶轮的轴向定位依靠轴肩和锁紧螺母实现，轮毂端面预留有标准的退刀槽和密封件安装位，可适配接触式橡胶密封圈或者非接触式迷宫密封，满足不同输送介质的密封需求。从尺寸适配性来看，这类叶轮的直径覆盖范围较广，小到几百毫米的通风散热场景，大到数米的水力发电、大型通风场景，都可以基于这个基础叶型做等比例缩放，缩放过程中需要注意叶片扭角的线性匹配，不能直接做等比例拉伸，否则会破坏原有的流场匹配特性，导致运行效率骤降。

实际选型应用时，需要匹配对应的工作转速，六叶结构相比三叶、四叶结构，在相同转速下的气流脉动频率更高，振幅更小，运行时的动平衡精度更容易保证，适合对振动控制有要求的安装场景，比如楼宇通风、精密设备散热等场景。叶片的厚度从叶根到叶梢逐渐减薄，叶根位置的厚度最大，承担旋转时的离心力载荷，叶梢位置厚度最薄，减少叶尖的气流阻力，整个叶片的曲面采用G2连续的曲面建模，保证曲面光顺无拐点，避免加工时出现刀路顿挫，也能防止运行时曲面突变位置产生气流分离。在结构强度校核层面，需要重点校核叶根位置的弯曲应力和离心拉应力，因为叶片旋转时，自身质量产生的离心力全部由叶根和轮毂的连接位置承担，同时气流作用在叶片上的气动载荷会产生附加弯矩，设计时通常会在叶根位置做局部加厚处理，保证在最高工作转速的1.2倍超速工况下，应力值不超过材料屈服强度的60%，预留足够的安全裕度。

这类叶轮的材料选择范围较广，普通通风场景可以采用注塑成型的ABS或者PP材料，成本低重量轻，动平衡校正方便；有耐磨、耐高温要求的场景可以选用铸铝或者不锈钢材料，通过铸造后数控铣削的方式加工，保证叶型的精度；如果是水力透平类的应用场景，还需要考虑材料的抗气蚀性能，通常会在叶片表面做特殊的涂层处理，提升长期运行的使用寿命。安装时需要保证叶轮和驱动电机的同轴度误差控制在0.1mm以内，否则高速旋转时会产生额外的偏心载荷，加剧轴承磨损，同时产生异常振动和噪音。和导叶结构配合使用时，叶轮出口的气流旋绕速度可以通过后置导叶转化为静压，进一步提升整个装置的工作效率，导叶的安装角度需要和叶轮出口的气流角匹配，避免产生冲击损失。
