单槽V型传动皮带轮机械结构设计

在中小功率机械传动场景中，单槽V型皮带轮是应用极广的挠性传动部件，常见于小型机床进给机构、农用小型机具、轻工输送设备、家用小型机械的动力传递环节，依靠V带与轮槽的楔形摩擦效应传递扭矩，相比平带传动能提供更大的摩擦力，同等张紧力下传动效率更高，同时具备一定的缓冲吸振能力，可降低动力端与负载端的振动传递，当负载出现瞬时过载时，带与轮槽间会产生微量打滑，能避免刚性传动下的零部件过载损坏，保护动力源与传动链上的薄弱零件。

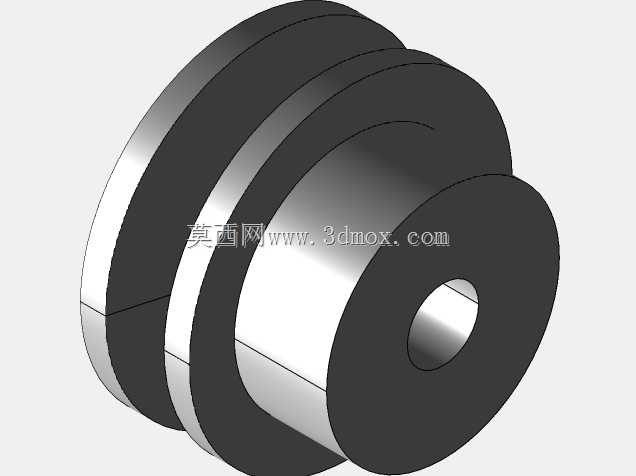

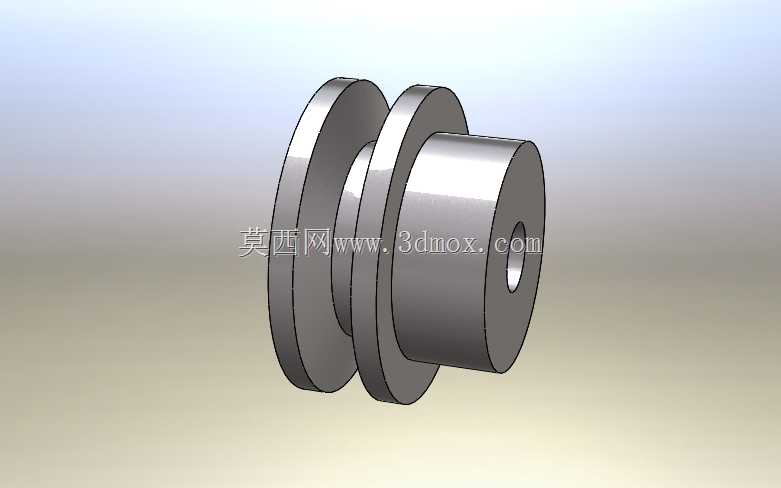

这款单V型皮带轮的设计围绕实际安装与传动需求展开，轮体整体采用同轴回转体结构，分为轮毂、轮辐、轮缘三个功能区段，轮毂段为带中心通孔的圆柱结构，中心孔为安装基准，用于与传动轴配合，孔壁可根据使用需求加工键槽，通过平键实现周向固定，轮毂的轴向长度经过匹配设计，既保证与轴的配合接触面积足够，传递额定扭矩时不会出现轴孔配合面的压溃变形，又不会过度占用轴上的安装空间，避免与相邻的轴承、挡圈等零部件产生装配干涉。轮缘部分加工有单道V型槽，槽型角度符合V带的标准楔角要求，槽的深度、槽口宽度、槽底圆角均匹配对应型号V带的尺寸规范，保证V带嵌入轮槽后，带的两侧工作面能与轮槽侧壁完全贴合，避免出现点接触或线接触导致的局部磨损加剧，同时槽底留有合理间隙，防止V带运行过程中与槽底发生摩擦，降低不必要的功率损耗与带的磨损。轮辐部分采用实心圆盘式结构，这种结构适用于直径尺寸不大的带轮，相比辐条式结构加工工艺更简单，整体刚性更好，高速运转时的动平衡更容易保证，不会出现辐条结构带来的风阻与振动问题，适合中小直径、中等转速的传动场景。

从安装边界来看，这款带轮的轴向总尺寸经过控制，安装时需要保证带轮的轮槽中心平面与配对带轮的槽中心平面重合，偏移量不能超过允许范围，否则会导致V带单边磨损加剧，传动效率下降，甚至出现掉带问题；径向尺寸上，轮缘的外圆直径决定了传动比的匹配，设计时已经根据常用的传动比范围做了优化，适配常规小型动力源的输出转速与负载端的工作转速需求。设计过程中充分考虑了加工工艺性，轮体的所有回转面均适合车削加工，轮槽部分可通过成型车刀一次加工成型，不需要复杂的工装夹具，适合批量生产，同时各转角处都设计有合理的工艺圆角，避免热处理或使用过程中出现应力集中导致的开裂问题。在实际选型使用时，需要根据传递的额定功率、转速、传动比来匹配对应型号的V带，同时核算轴孔直径与传动轴的配合公差，保证配合面的同轴度，安装时要调整好两轴的平行度与带的张紧力，张紧力过大会导致轴承受力过大、轴承寿命降低，张紧力过小则会出现打滑、传动比不准的问题。这类单槽V带轮结构简单，维护方便，不需要复杂的润滑系统，日常使用仅需定期检查V带的磨损情况与张紧度即可，在各类小型机械的动力传递环节中，是可靠性与成本平衡较优的传动方案，相比齿轮传动，它的安装精度要求更低，中心距适应范围更广，适合中心距较大的传动场景，同时运行噪音更低，适合对噪音控制有一定要求的民用与轻工设备场景。
