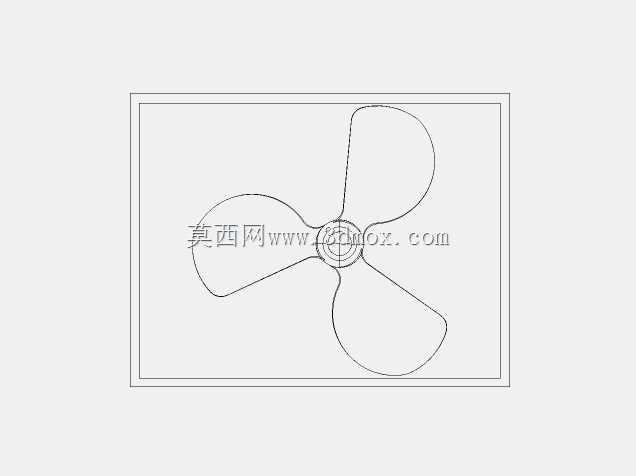

三叶式流体推进螺旋桨结构设计

这类三叶螺旋桨的核心应用场景覆盖小型水面作业艇、低功率水下探测装置、小型风冷散热风道等需要流体推力输出的工况，不同场景下的桨叶曲面弧度、叶根过渡厚度会随介质密度、额定转速做针对性调整。从实际用途来看，它的核心作用是将转轴输出的旋转扭矩转化为轴向的流体推力，推动载体在流体介质中行进，或是驱动流体定向流动形成稳定的风场、水流场，相比两叶桨，三叶构型在同等转速下的推力输出更平顺，动平衡余量更充足，运行时的振动幅度更小，对支撑轴承的冲击载荷更低。

从功能特性上看，这款桨叶采用等厚渐变曲面设计，叶梢位置做了圆弧收边处理，避免高速旋转时叶梢产生的涡流损耗额外动能，叶根与中心轮毂的衔接位置做了大圆角过渡，能够有效分散旋转时的离心力载荷，避免长期交变载荷下叶根位置出现应力集中断裂的问题。中心轮毂位置设置了标准的轴孔配合面，可适配常见的圆柱输出轴，轴孔侧边预留了紧定螺钉的安装位，安装时不需要额外加工键槽，仅通过紧定螺钉即可完成周向固定，拆装维护的效率更高，适合需要频繁更换桨叶的测试类工况。

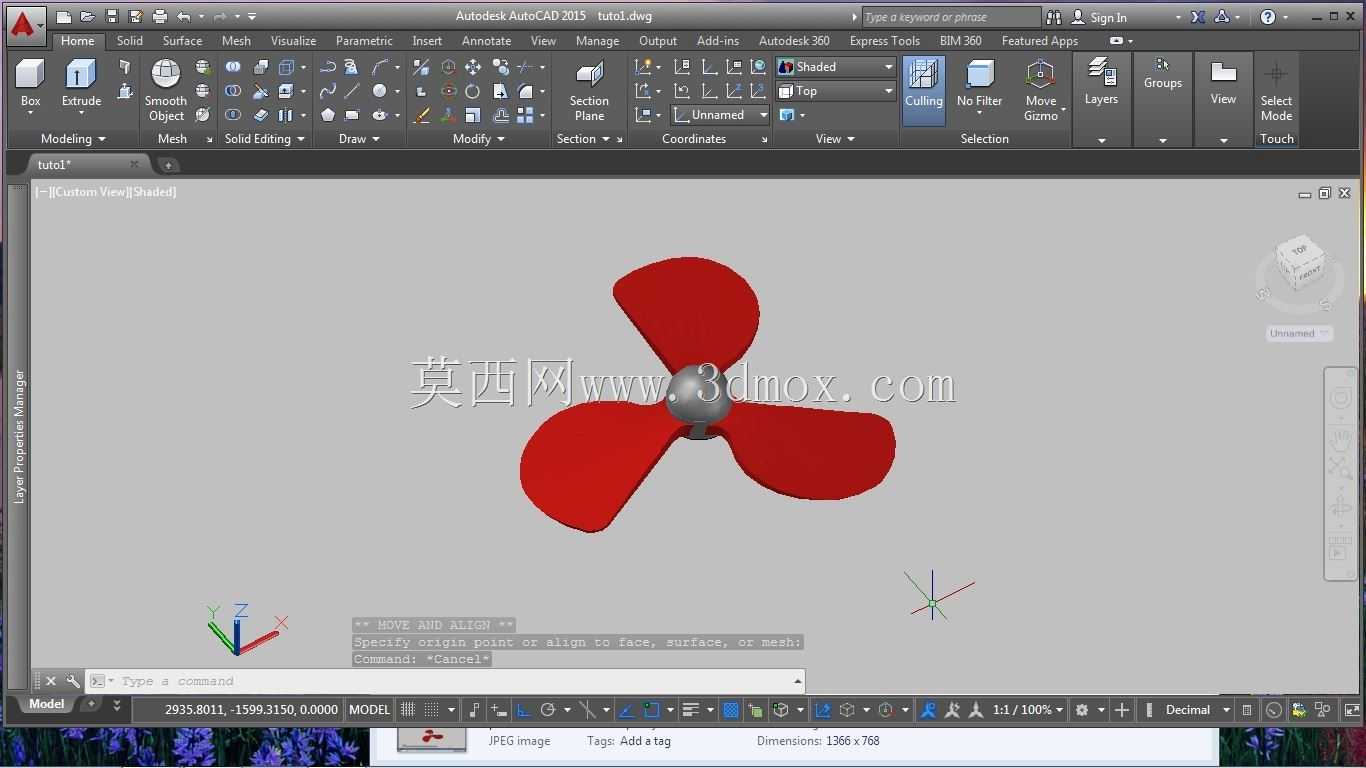

设计思路上，这款螺旋桨优先平衡了推力效率与加工难度，桨叶的曲面采用单一直纹面扫掠生成，不需要复杂的五轴加工路径，使用普通三轴数控铣床即可完成金属材质的桨叶加工，若采用塑料材质生产，也可直接通过注塑模具一次成型，量产成本更低。桨叶的扭转角度从叶根到叶梢呈线性递减，能够保证不同半径位置的桨叶切面在旋转时保持相近的攻角，减少不同半径位置的流体流速差带来的紊流，提升整体的推进效率。三个桨叶沿轮毂周向呈120度均匀分布，建模时通过单叶环形阵列生成，从设计源头保证了三个桨叶的质量分布均匀，减少后续动平衡调试的工作量。

外形尺寸与安装边界方面，这款螺旋桨的整体回转直径适配小功率动力输出场景，安装时需要预留足够的径向安全间隙，桨叶最外沿与安装腔体内壁的间隙需要控制在回转直径的2%-5%区间，间隙过小容易在运行时出现擦碰，间隙过大则会在边缘形成回流损耗，降低推进效率。轴向安装位置需要保证桨叶的入流面无遮挡，前方的支撑结构不能正对桨叶的过流区域，避免打乱入流的流体状态，导致推力下降、振动加剧。轮毂的轴向长度控制在合理范围，既能够保证与输出轴的配合长度足够，传递额定扭矩时不会出现松脱，也不会额外增加过多的旋转惯量，影响动力响应速度。

在实际选型匹配时，需要根据动力源的额定转速、目标推力值调整桨叶的直径与扭转角度，高转速工况下适合选用直径偏小、扭转角度偏小的桨叶，避免电机过载；低转速大扭矩工况下则可选用直径更大、扭转角度更大的桨叶，获得更高的推进效率。安装时需要注意桨叶的朝向，曲面迎流方向需要与推力方向匹配，装反会导致推力方向反向，同时效率会下降40%以上。日常使用中，桨叶表面需要保持光滑，附着的杂物、水垢会破坏曲面的流体连续性，增加运行阻力，因此需要定期检查清理，保证运行效率稳定。
