十米内河小型交通艇结构设计方案

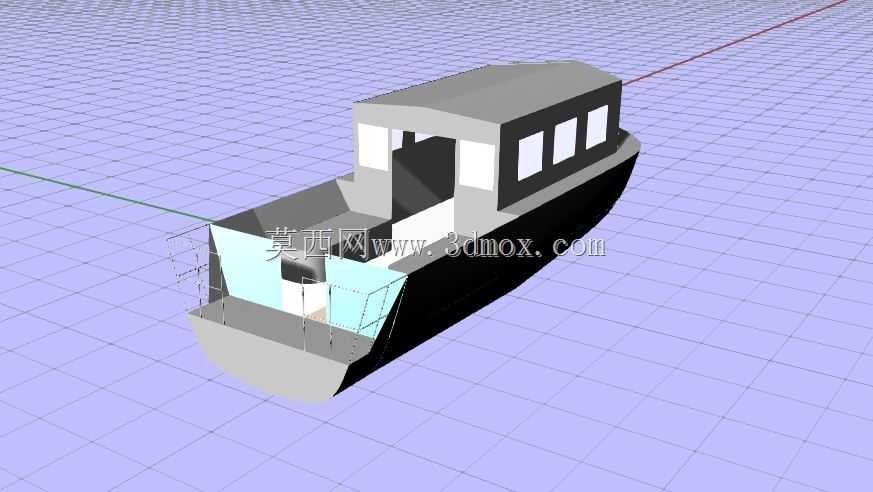

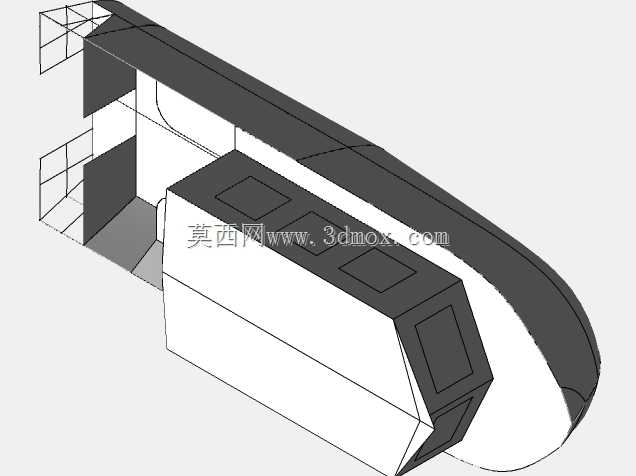

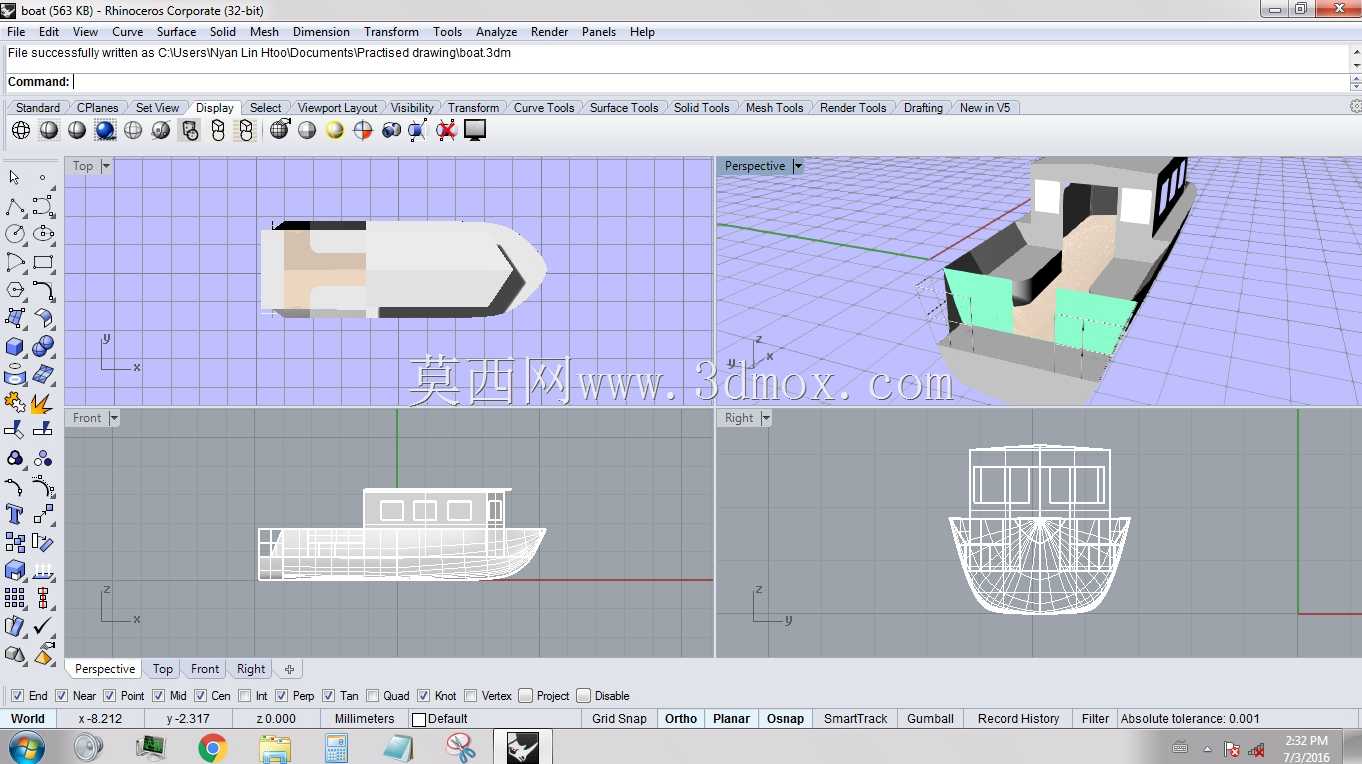

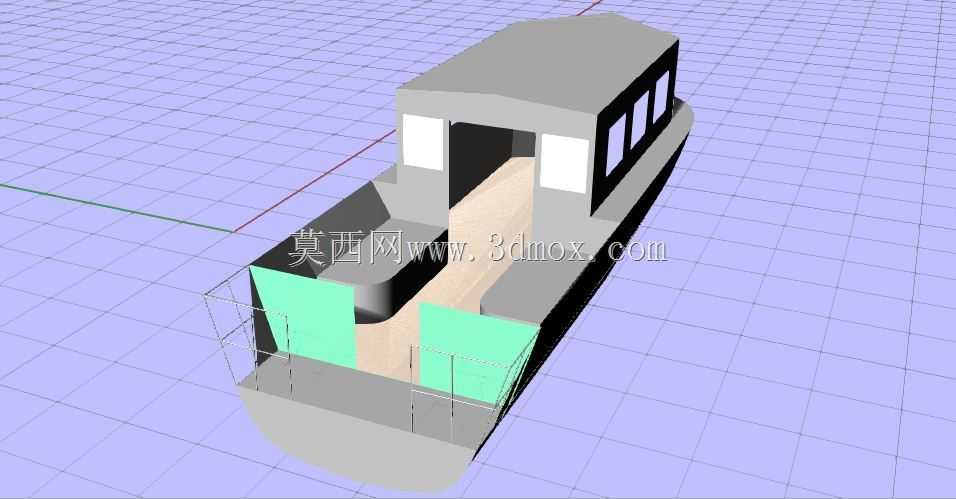

这款十米级小型船艇的建模工作，最初是针对内河短途交通、近岸休闲出行的实际需求启动的，日常可承担沿岸短距人员接驳、近岸观光通行、小型水域作业通勤的功能，吃水深度控制在0.8米以内，能适配多数内河支流水域、库区以及近岸浅水区的通航要求，不会出现浅区搁浅的问题。建模初期先梳理船体的核心功能边界：整船总长严格控制在10米，型宽2.8米，上层建筑舱室长度占比约四成，预留出前部露天驾乘区域的活动空间，同时要保证船体航行时的重心稳定，避免转向时侧倾角度过大影响乘坐安全。建模过程中先从船体型线入手，先绘制中纵剖面的龙骨轮廓线，确定船首前倾角度、船尾平底段的长度范围，再通过横剖面型值点逐段生成光顺的船体外曲面，反复调整曲面曲率保证水流顺滑过渡，降低航行时的兴波阻力。外曲面确认无误后，再拆分船体结构：船底采用双层底结构预留压载空间，舷侧设置防撞护舷的安装位，船首甲板预留锚链收纳的舱室空间。上层建筑的舱室建模优先考虑实用性，舱室内部净高设定为1.9米，满足成年人直立通行的需求，侧面开设三扇矩形采光窗，舱室后部设置出入门连通前部露天甲板，舱顶做圆弧过渡处理减少风阻。前部露天区域设置驾驶位与乘员乘坐区，周边加装安全护栏，护栏高度设定为0.9米符合船舶安全规范，船首部位设置挡风玻璃结构，减少航行时的气流直吹。建模时同步考虑各部件的安装匹配关系：船体外壳与内部龙骨的连接位预留焊接余量，上层建筑与主甲板的连接法兰做等宽处理，舱室窗户的安装槽预留密封胶条的安装空间，所有外露的棱角都做圆角过渡处理，避免人员磕碰受伤。完成主体结构建模后，再逐一细化细节部件：甲板表面做防滑纹理的结构示意，驾驶位预留操控台的安装位置，船尾预留舷外机的挂载位与配套的油路走线空间，舱室内部预留座椅、储物格的布置空间，整船的重量分布经过初步核算，重心位于船体中前部偏下位置，保证航行时的姿态稳定，不会出现头重脚轻的问题。整个建模过程反复核对各部分的尺寸匹配，避免出现结构干涉，同时兼顾实际建造时的工艺可行性，所有曲面的曲率都控制在常规板材冷加工可实现的范围内，不需要特殊的定制加工工艺就能完成实体建造。
