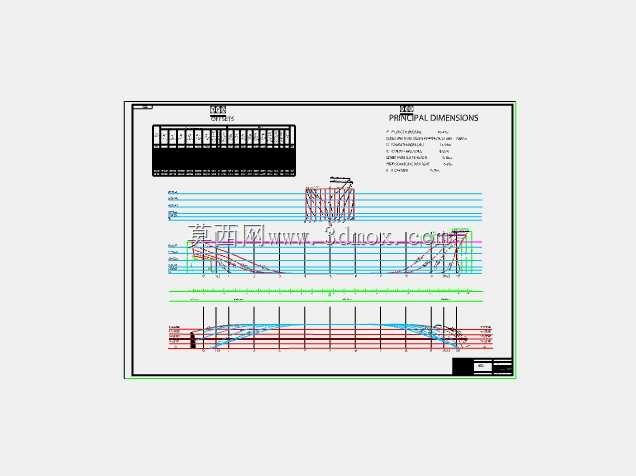

干货船线型总布置设计工程线稿图

　　这套线稿里的主尺度标注区域，明确给出了船长、型宽、型深、设计吃水等核心边界尺寸，这些参数的确定并非单纯追求载货量最大化，而是需要匹配目标航区的航道水深、船闸通航尺寸、码头泊位长度等实际运营约束，比如内河航段的船舶型宽需要适配航道船闸的通航宽度限制，设计吃水需要匹配枯水期航道的最小水深，避免出现通航受限的问题。型线部分的设计采用了常规干货船的艏艉线型搭配，艏部采用前倾式艏柱搭配适度外飘的舷弧设计，能够降低航行过程中的甲板上浪概率，提升恶劣海况下的航行安全性；艉部采用巡洋舰艉构型，配合螺旋桨的布置位置优化型线顺滑度，减少伴流不均匀性带来的螺旋桨激振力，同时提升船体的航向稳定性。在民用散货运输船舶的前期方案设计阶段，线型图是衔接总体性能计算与后续结构详细设计的核心技术载体，这套干货船的线型设计成果，覆盖了主尺度标注、型线剖视、舱室轮廓划分的完整内容，能够直接为船舶初步设计阶段的稳性校核、阻力估算、舱容核算提供基础几何依据。从实际航运场景来看，这类干货船主要承担沿海、内河航段的干散货运输任务，包括煤炭、矿石、建材、粮食等无包装大宗干散货物的载运，设计过程中需要兼顾载货量、航行阻力、港口靠泊适配性、装卸作业便利性等多维度的工程需求。

　　从横剖线、纵剖线、水线的分布来看，设计过程中对平行中体长度做了针对性优化，平行中体段能够大幅简化货舱区域的结构加工工艺，降低船体建造的施工难度，同时保证货舱区域的截面规整度，最大化货舱的有效装载容积，减少线型变化带来的舱容浪费。线稿中还标注了各层甲板的轮廓位置、货舱口的覆盖范围、上层建筑的布置边界，货舱区域采用大开口设计适配港口抓斗装卸作业的需求，舱口宽度覆盖了货舱截面的大部分宽度，能够减少装卸过程中的货物清舱工作量，提升装卸作业效率；上层建筑集中布置在艉部区域，既可以留出连续的大长度货舱区域，提升货物装载的灵活性，也能够让机舱布置在艉部缩短轴系长度，减少轴系传动过程中的功率损耗，同时降低机舱噪音、振动对船员生活区的影响。

　　在型线的光顺性处理上，各型值点的过渡没有出现突兀的折角，能够保证船体外壳的曲面顺滑，降低航行过程中的摩擦阻力与兴波阻力，在设计航速下能够有效降低主机的功率消耗，提升船舶运营的经济性。对于结构设计人员来说，这套线型图可以作为后续船体结构建模的基础几何基准，外板的展开、肋骨框架的线型放样、舱壁的位置确定都可以直接基于这套线型的型值数据开展；对于总体性能计算人员来说，型线数据可以直接导入阻力计算、稳性校核软件，完成不同载况下的船舶性能验算，验证设计方案是否满足规范要求的稳性衡准、抗沉性要求。

　　另外线稿中附带的主尺度数值表，整理了不同吃水下的排水体积、方形系数、水线面系数等核心船型参数，能够让设计人员快速掌握船型的整体性能特征，不需要重复从线型上量取计算，大幅提升前期方案迭代的效率。在实际的船舶设计流程中，这类线型图还需要经过船模试验或者CFD仿真验证，根据阻力测试结果对局部线型做微调优化，比如球鼻艏的形状、艉部伴流区的线型过渡，进一步降低航行阻力，不过这套基础线型已经满足方案设计阶段的技术深度要求，能够支撑后续的方案评审、初步报价、技术方案对接等工作开展。
