搭载GoPro的水下喷射推进ROV结构设计

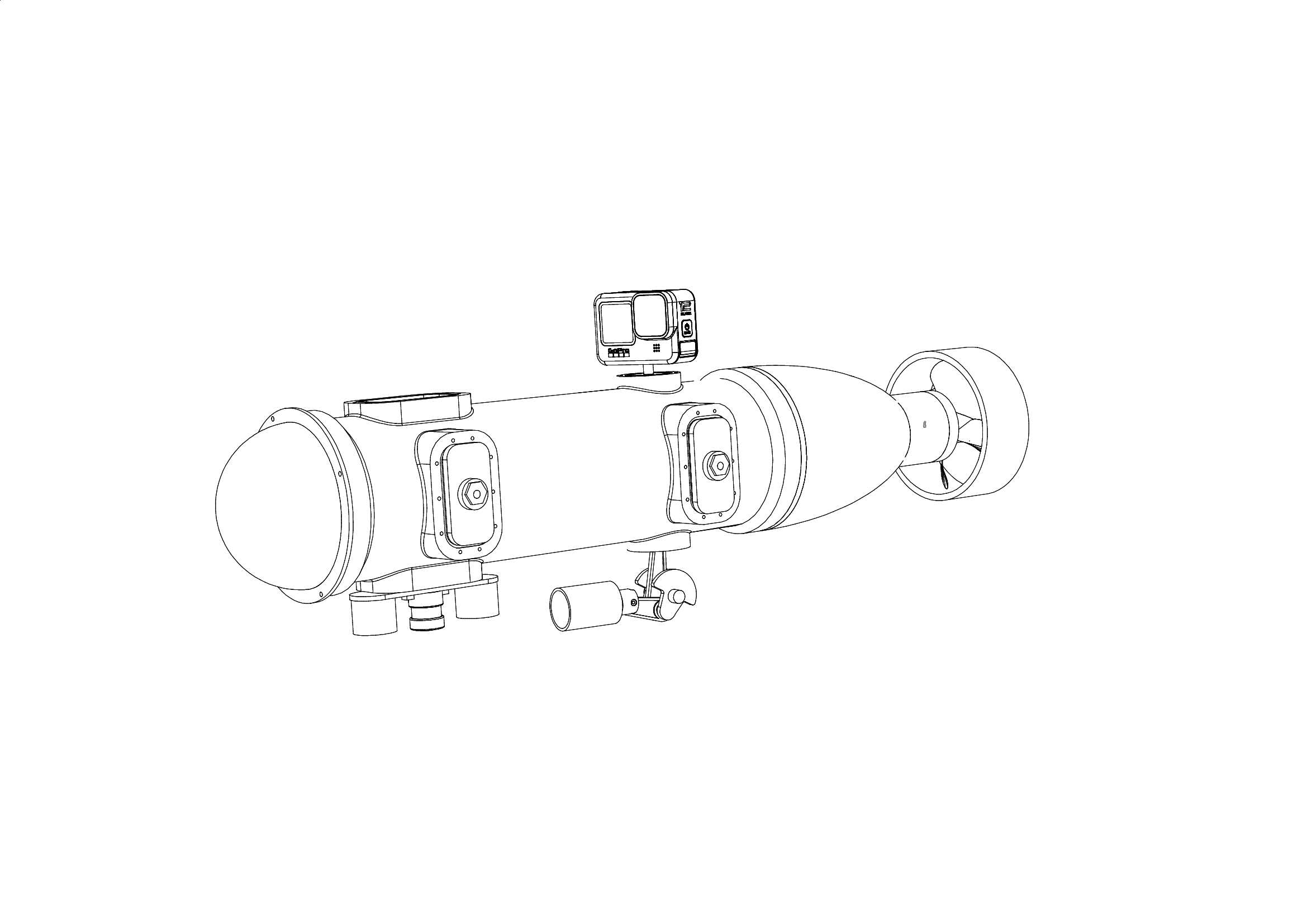

　　耐压舱前端为半球形整流罩，既可以降低迎流阻力，也能预留出前端观测传感器的安装空间，半球形结构和圆柱舱段的连接采用法兰式密封结构，密封槽内置O型圈，满足浅水作业的水密要求，拆装维护时只需要松开周向的紧固螺丝即可打开舱体，调整内部的电控、电池模块布局。设备顶部预留了标准化的运动相机安装位，可直接固定GoPro类通用运动相机，安装位做了可调角度设计，可根据观测需求调整相机的俯仰角度，不需要额外定制转接支架，安装位周边做了凸起的防撞挡边，避免水下航行时碰撞障碍物直接磕碰相机镜头与机身。这款水下航行设备的结构设计，核心围绕近岸浅水区域的水下观测作业需求展开，区别于传统带外挂螺旋桨的ROV结构，其采用尾部集成喷射泵作为推进动力，从根源上降低了浅水作业时螺旋桨缠绕水草、碰撞礁石损坏桨叶的风险，适配内陆湖泊、近岸浅海、养殖水域等复杂水下环境的观测作业。从结构布局来看，主体采用圆柱形耐压舱作为核心承载结构，这类构型的优势在于水下承压均匀，不需要额外做复杂的加强筋结构就能满足浅水深度的耐压需求，同时圆柱构型的水阻更低，在同等推进功率下能获得更优的航行效率。

　　耐压舱侧面设置了两个对称的设备安装凸台，可根据作业需求加装补光灯、水下测距传感器等拓展配件，凸台内部预留了走线孔，和主舱体之间采用密封格兰头连接，不会破坏整体舱体的水密性能。舱体下部设置了两个对称的配重安装位，可根据搭载设备的重量调整配重块的数量与位置，保证设备整体在水中处于水平悬浮状态，避免出现头重脚轻或者侧倾的问题，配重块采用快拆结构，不需要工具即可完成拆装调整。尾部的喷射泵推进单元采用和主舱体同轴的布局设计，进水口设置在喷射单元下部，避免航行时吸入水面漂浮的杂物，喷口处设置了导流罩，可通过调整导流片的角度改变喷射方向，实现设备的转向控制，相比传统的外挂螺旋桨加舵机的转向结构，喷射推进的转向响应更快，在浅水区域的机动灵活性更强。

　　从安装边界来看，整体结构的最大外径控制在120mm以内，不含前端导流罩与尾部喷射单元的主体舱段长度为380mm，整体重量控制在5kg以内，单人即可完成布放与回收作业，不需要借助吊装设备，适配小型作业船、岸边甚至浮潜状态下的布放需求。设备底部还预留了外接机械臂、采样装置的安装接口，接口处设置了通用的水密接插件，可根据不同的作业场景快速更换拓展配件，不需要对主体结构做改造。在设计过程中，所有外置的零部件均做了圆角处理，避免水下作业时尖锐棱角刮擦渔网、养殖网箱等设施，同时也能降低水阻，减少航行时的紊流对顶部搭载相机拍摄稳定性的影响。

　　主舱体的顶部设置了提手结构，方便地面搬运时握持，提手做了下沉式设计，不会突出主体轮廓过多，避免增加额外的航行阻力。整个结构的零部件拆分充分考虑了3D打印加工的可行性，所有零件的壁厚均控制在2-4mm之间，没有大角度的悬空结构，不需要额外添加大量支撑即可完成打印制作，适合个人开发者、小型作业团队自行制作组装，零件之间的连接均采用标准件，没有特殊定制的非标紧固件，后期维护更换配件的成本更低。喷射泵的叶轮采用闭式叶轮设计，相比开式叶轮，其在含有少量泥沙的水域中工作时效率更稳定，不容易被沙粒卡滞，叶轮和泵体之间的间隙控制在0.3mm，既保证了推进效率，也避免了加工精度不足导致的叶轮擦碰泵体问题。设备的重心设计在浮心以下15mm的位置，保证航行时的姿态稳定，即使在水流扰动下也能快速恢复水平状态，不会出现侧翻的问题，为顶部搭载的相机提供稳定的拍摄平台。
