船舶用锚链舱结构三维设计

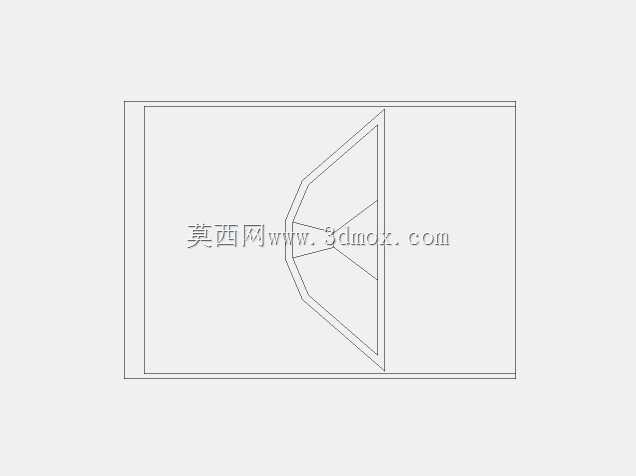

　　在船舶锚泊系统的整体布局中，锚链舱是承担锚链收纳、规整存储功能的核心舾装舱室结构，其设计合理性直接影响船舶抛锚、起锚作业的顺畅度，也关系到锚链使用寿命与船体艏部空间利用率。从实际船舶运营场景来看，锚链舱通常设置在船舶艏部防撞舱壁前方的锚机下方区域，需要匹配锚链的走向、锚链筒的出口位置做对应结构适配，避免锚链在收放过程中出现卡滞、过度磨损、堆叠紊乱等问题。本次设计的锚链舱结构，采用上窄下宽的梯形截面舱体形式，这种结构形态是结合锚链自然堆叠的物理特性确定的——锚链在自重作用下落入舱内时，梯形侧壁可以引导锚链顺着坡面自然滑落堆叠，不会出现局部架空、堆高超出舱口边界的情况，能最大化利用舱内有效容积，减少无效空间占比。

　　从安装边界来看，该锚链舱的顶部开口需要与锚机的出链口精准对位，中心偏差控制在行业常规允许范围内，确保锚链从锚机链轮导出后可以垂直落入舱内，避免锚链与舱口边缘产生长期摩擦损耗；舱体侧壁与周边船体结构、艏尖舱内部构件需要预留足够的安装间隙，同时要兼顾船体结构强度要求，舱壁与船体肋骨、纵桁的连接位置做了贴合式结构设计，不需要额外做大规模船体结构改动就能完成装配适配。从功能特性上看，该结构充分考虑了锚链收纳过程中的实际工况：锚链在起锚过程中会携带部分海水、泥沙进入舱内，梯形斜壁结构不会形成泥沙堆积死角，配合舱底预设的排水结构（本模型预留对应安装接口），可以快速排出舱内积水，减少锚链被海水浸泡腐蚀的时长，延长锚链的维护周期。

　　设计过程中没有采用多余的复杂曲面结构，所有舱壁连接位置均做了圆弧过渡处理，一方面是避免尖锐棱角对锚链表面的磕碰损伤，另一方面也能降低舱体结构的应力集中系数，在船舶受波浪冲击、纵摇颠簸的工况下，舱体结构可以承受锚链晃动带来的冲击载荷，不会出现局部结构变形开裂的问题。从实际应用的适配性来看，该锚链舱结构可以适配常规吨位民用船舶的锚泊系统配置，舱内容积按照对应规格锚链的单节长度、总收纳长度做了匹配计算，确保全船锚链可以完全收纳进舱内，不会出现锚链外露、超出舱容的情况；舱口位置的尺寸设计兼顾了人员进入舱内整理锚链、做维护检查的操作空间，不需要额外扩大开口就能满足日常运维的操作需求。

　　在结构建模过程中，所有连接边的对齐精度都按照船舶制造的常规公差要求设置，舱壁板材的厚度参考同类型船舶的实际应用参数做了对应设定，既不会因为板材过薄导致结构强度不足，也不会因为板材过厚造成不必要的重量增加，影响船舶艏部的重量分配。不同于通用型舱室结构，该锚链舱的侧壁倾斜角度是经过反复校核确定的：角度过陡会导致锚链下落速度过快，冲击舱底结构造成损伤；角度过缓则会导致锚链在坡面上堆积，无法顺利滑落到舱底，容易出现卡链问题，最终确定的倾斜角度可以让锚链在自重作用下匀速滑落，堆叠形态均匀，起锚时锚链可以顺着舱壁坡面顺利向上输送到锚机位置，不会出现锚链在舱内勾连、缠绕的情况。另外，该结构在设计时也考虑了与周边舾装件的适配性，舱体侧面预留了锚链冲洗管路的安装位置，后期可以直接加装高压冲洗喷头，在起锚过程中同步冲洗锚链携带的泥沙，减少进入舱内的泥沙量，降低日常清理的工作量。从结构强度校核的角度，该锚链舱的整体结构可以承受锚链满载状态下的总重量，以及船舶横摇、纵摇时锚链晃动产生的侧向载荷，舱壁与船体结构的连接位置做了加强筋布置的预留接口，在实际造船过程中可以根据船体的整体结构要求灵活布置加强构件，不需要对主体舱室结构做修改。
