船舶拖船用弧形挡泥防护结构设计

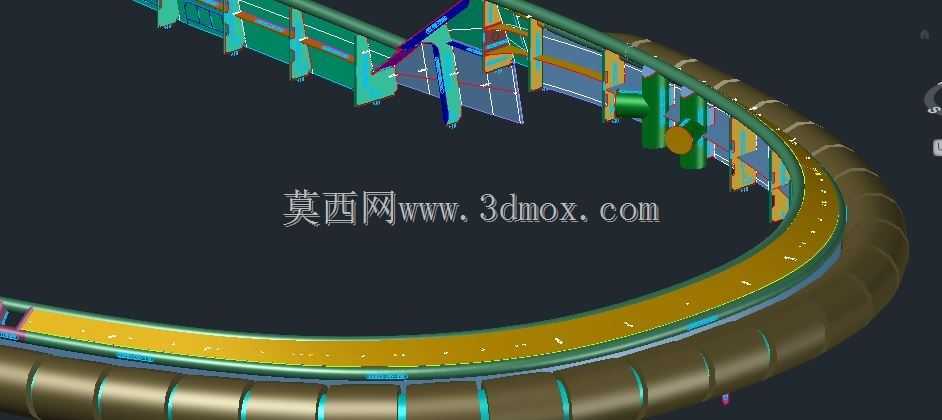

在港作拖船的日常作业场景里，靠离泊协助、顶推大型船舶、沿岸带缆操作是高频工况，船体舷侧尤其是靠近船艏的弧形段，极易和被协助船舶的外板、码头靠墩、系缆桩等硬质结构发生剐蹭碰撞，常规的平直式橡胶护舷无法完全贴合拖船的弧形舷侧轮廓，长期使用后容易出现局部脱胶、防护盲区，甚至会因为剐蹭受力不均导致护舷整块脱落，失去防护作用。这款弧形挡泥防护结构，就是针对拖船舷侧弧形段的防护需求做的定制化结构设计，从建模阶段就完全贴合拖船舷侧的曲率变化，没有采用分段拼接的平直护舷方案，而是做了连续的弧形整体框架，避免了拼接缝隙处的应力集中问题。

从结构功能上看，这套挡泥结构不是单一的橡胶缓冲层，而是采用了钢骨架加缓冲层的复合设计，内侧的支撑骨架完全贴合船体舷侧的安装基面，每一处支撑肋板的位置都对应船体的强肋骨结构，安装时可以直接将骨架和船体强结构焊接固定，不需要额外在船体外板上做补强，避免了额外的船体结构改动。骨架外侧预留了缓冲材料的安装卡槽，缓冲层采用分段卡装的形式，单块缓冲材料损坏后可以单独拆卸更换，不需要整体拆卸整个挡泥结构，大幅降低了后期的维护成本。

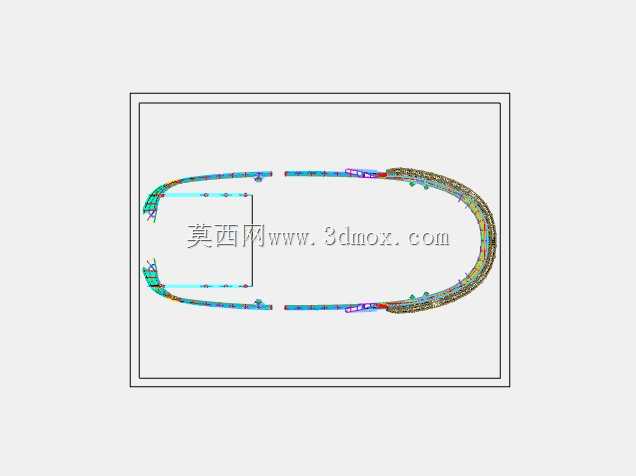

设计过程中首先要匹配的是安装边界，拖船的舷侧弧形段从船艏柱向后延伸12米的范围，曲率半径从艏部的2.8米逐步过渡到中部的8.5米，挡泥结构的整体外伸宽度控制在350毫米，既保证足够的缓冲变形行程，又不会因为外伸尺寸过大增加航行阻力，也不会影响拖船靠泊时和被协助船舶的贴合度。挡泥结构的上边缘距离主甲板高度为1.2米，下边缘距离重载水线的高度为0.4米，完全覆盖了拖船作业时最容易发生碰撞的高度区间，不会出现防护高度不足导致船体直接受撞的问题。

在细节设计上，骨架的每一处连接位置都做了圆弧过渡处理，没有尖锐的直角结构，避免应力集中导致的骨架疲劳开裂，同时也防止安装和维护过程中尖锐边角划伤作业人员。支撑肋板上开有减重孔，在保证结构强度的前提下尽可能降低整体重量，减少对船体稳性的影响，减重孔的边缘都做了卷边处理，提升肋板的抗扭刚度。缓冲层的表面做了防滑纹理设计，顶推作业时可以增加和被协助船舶外板之间的摩擦力，减少打滑现象，避免顶推过程中出现位置偏移。另外在挡泥结构的内侧，还预留了系缆桩的避让空间，不会影响拖船原有系缆设备的正常使用，每处避让位置都做了额外的补强处理，保证避让区域的结构强度不会因为开孔出现下降。

实际应用中，这种连续弧形的挡泥结构相比传统的分段式护舷，碰撞受力可以沿着整个弧形骨架均匀传递到船体的强肋骨上，不会出现局部受力过大导致的船体凹陷变形，缓冲层的变形行程可以达到120毫米，能够吸收靠泊时的大部分冲击能量，既保护拖船自身的船体结构，也避免剐蹭损伤被协助船舶的外板油漆。建模过程中对每一段曲率都做了连续性校验，保证整个挡泥结构的外表面顺滑过渡，没有局部凸起或者凹陷，安装后和船体线型完全匹配，不会破坏拖船的整体水动力性能，航行时不会因为挡泥结构产生额外的紊流阻力。针对拖船作业时经常接触海水的工况，钢骨架的表面都做了防腐处理设计，预留了防腐涂层的施工厚度空间，缓冲材料选用耐海水腐蚀的橡胶材质，长期浸泡在海水中也不会出现快速老化开裂的问题，使用寿命相比普通护舷提升三倍以上。
