自由降落式救生艇吊放阀组结构设计

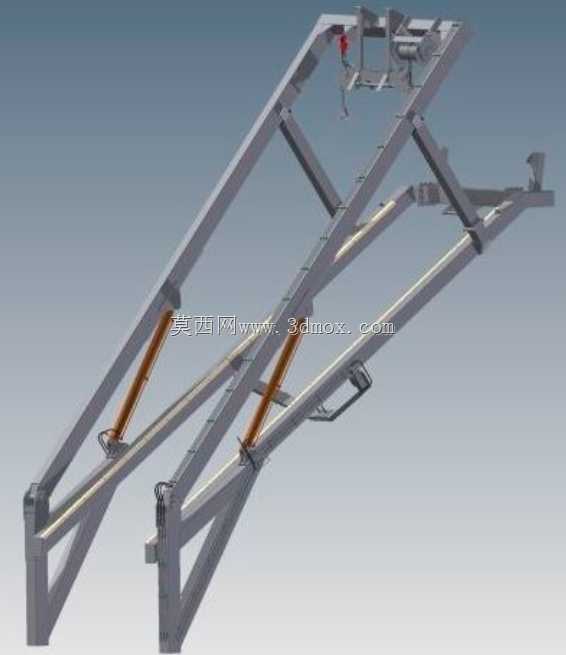

在船舶救生系统的配置中，自由降落式吊艇装置的核心控制单元直接决定了应急场景下救生艇释放动作的可靠性，这套阀组作为吊艇系统液压回路的控制核心，承担着吊臂收放锁定、救生艇挂载脱钩预动作、释放阻尼调节、应急手动旁通等多重功能，是整个吊放系统的液压逻辑中枢。从实际应用场景来看，这类阀组普遍安装在吊艇架的基座侧方液压站集成区域，需要耐受海洋盐雾环境的长期腐蚀，同时要满足-30℃到65℃的环境温度工作要求，在船舶航行过程中持续承受船体振动、冲击载荷的影响，对结构强度和密封可靠性的要求远高于普通工业液压阀组。

从设计思路层面拆解这套阀组的结构，首先要匹配自由降落吊艇系统的动作逻辑：日常停泊状态下阀组要保持吊臂的锁止压力，无内泄漏导致的吊臂下坠风险；应急释放时要能在0.5秒内完成主油路的导通，让吊臂带着救生艇依靠重力完成自由摆转降落，同时要在摆转末端提供可调的背压阻尼，避免救生艇入水时的冲击过载；回收作业时阀组要切换到供油回路，驱动液压油缸完成吊臂的复位抬升，同时具备过载溢流保护，避免回收过程中载荷超限损坏吊臂结构。整个阀块采用锻钢整体铣削加工的流道设计，没有外接管路的焊合点，从根源上减少了高压工况下的泄漏点，流道的转角处全部做了圆弧过渡处理，降低液压油流经时的压力损失和局部紊流，减少长期工作过程中的气蚀损伤。

在安装边界的设计上，阀组的安装基面平面度要求控制在0.02mm以内，安装孔位采用对称分布的四个M16螺栓孔，适配主流吊艇架液压站的安装接口，阀组的外接油口全部采用ISO 8434-1标准的24°锥密封接口，不需要额外加装密封垫片就能满足35MPa额定工作压力下的密封要求，各个电磁阀的接线端统一布置在阀组的侧上方，预留了120mm的接线操作空间，方便现场施工时的线缆接驳和后期维护。阀组上集成的手动应急操作杆全部朝向操作通道一侧，操作力设计在120N以内，保证应急情况下单人就能完成手动释放操作，不需要借助额外工具。

从功能特性来看，这套阀组在主供油回路设置了双路冗余的压力补偿器，即使其中一路出现卡滞故障，另一路也能维持系统的压力稳定，不会出现吊臂动作失控的问题；锁止回路配置了双液压锁结构，配合机械锁销的双重锁定，即使液压系统出现失压情况，吊臂也能保持在固定位置，不会出现误释放的风险；释放回路的阻尼调节阀采用带锁刻度的结构，出厂时就根据吊臂的载荷参数调整到对应开度，现场安装时不需要反复调试就能匹配最佳的降落速度，同时调节结构带有防松锁止，避免船舶振动导致的开度偏移。

在实际选型匹配过程中，这类阀组的通径选择要对应吊臂油缸的容积和动作时间要求，以常规承载50人级别的自由降落吊艇架为例，阀组主回路通径选择DN16规格，就能满足吊臂3秒内完成摆转释放的动作要求，同时回油阻力控制在0.2MPa以内，不会对吊臂的自由下落动作造成阻碍。阀块的表面采用达克罗表面处理，盐雾测试时长达到1000小时无红锈，适配海洋平台、远洋船舶的高腐蚀使用环境，所有外露的阀芯、操作杆都采用不锈钢材质，避免长期暴露在户外环境出现锈蚀卡滞。

很多现场调试的案例中，容易忽略阀组回油背压对释放动作的影响，如果回油管路的通径不足或者阀组回油口的阻尼过大，会导致吊臂下落过程中出现卡顿，延长救生艇的释放时间，在应急场景下这会直接影响逃生效率，因此这套阀组在设计时特意加大了回油流道的通径，比同压力等级的普通工业阀组回油通径大一个规格，同时在回油回路设置了单独的补油阀，避免吊臂快速下落时油缸吸空导致的动作抖动。另外阀组上集成的压力检测点全部布置在操作侧的同一平面，调试时可以同时接入压力表观测锁止压力、释放压力、回收压力三个关键参数，不需要反复拆接压力表，提升现场调试的效率。
