大口径海底管线集成式阀组结构设计

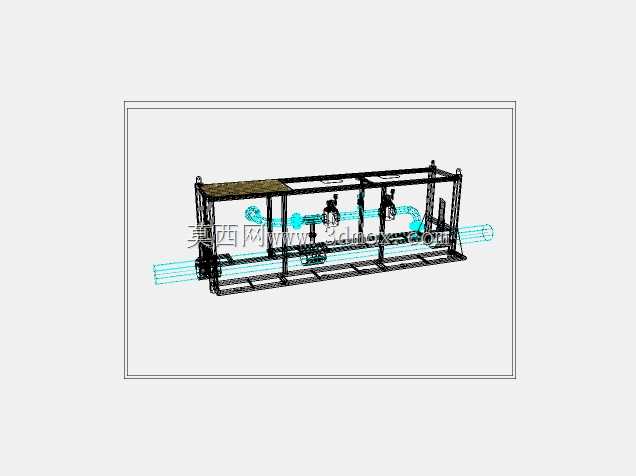

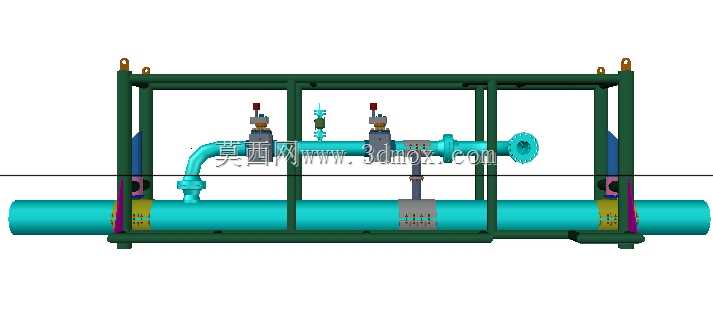

　　这套阀组主要面向浅海及深海油气输送管线的水下接驳场景，是海底管线输送系统里的核心控制单元，承担着管线介质通断、流向切换、支路分流的核心功能，适配10英寸通径的主输送管线，整体采用撬装集成式框架结构，所有阀门、连接管路、支撑构件都整合在统一的焊接框架内，无需现场零散拼装，可直接通过水下机器人完成下放安装与对接作业，大幅降低水下施工的作业时长与风险。从结构设计逻辑来看，整体框架采用型钢焊接成型，框架的底部设置了与海床预置基座匹配的安装定位孔，安装边界完全匹配常规海底管线铺设的预留工位尺寸，主管道沿框架长度方向贯通布置，支路管线通过弯头与主管道连接，每个支路对应配置独立的控制阀门，可实现单支路的独立启闭操作，不会干扰主管道的正常介质输送。

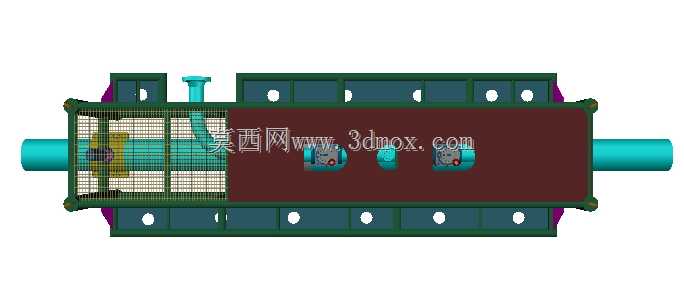

　　考虑到海底作业的复杂工况，所有管路连接位置都做了加强焊接处理，阀门的操作端预留了适配水下机器人操作的接口，不需要潜水员下水即可完成阀门的启闭调节，框架顶部设置了防护网罩结构，能够避免海流裹挟的大块杂物、海洋生物撞击阀门操作机构与连接管路，降低长期服役过程中的外力损伤风险。在管路布局上，设计阶段充分考虑了介质流动的阻力特性，所有弯头都采用大曲率半径的成型管件，减少介质在转向位置的紊流与冲蚀，阀门与管路的连接采用法兰对接形式，密封面适配高压水下作业的密封要求，可承受海底高水压与管线内部输送压力的双重载荷。

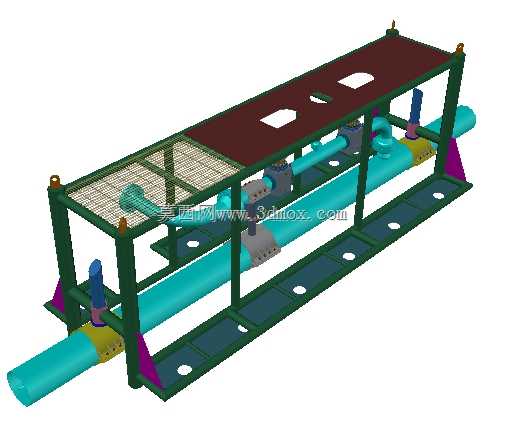

　　框架的侧面预留了吊装点位，在陆地预制完成后可直接通过吊机完成整体装船与下海吊装，不需要额外制作吊装工装，安装时仅需要将主管道两端与海底预置管线的法兰对接紧固，即可完成整套阀组的部署，相比传统的现场散件组装方案，整体安装效率可提升60%以上，同时能更好地控制水下安装的密封可靠性。设计过程中还充分考虑了长期服役的防腐需求，所有结构件表面都做了适配海洋环境的防腐处理，框架的棱角位置都做了圆弧过渡，避免下海过程中磕碰损伤防腐层，同时减少海流冲击下的应力集中问题。

　　阀组的整体重心经过配平设计，吊装下放过程中可保持水平姿态，不会出现倾斜导致的对接错位问题，每个阀门的安装位置都预留了足够的操作空间，即便后期需要水下更换阀门配件，也有足够的操作空间供水下机器人完成拆装作业。主管道的通径完全匹配10英寸海底管线的输送流量要求，支路管线的通径根据分流需求做了匹配设计，可满足不同工况下的介质分流、取样、泄压等作业需求，整套结构没有冗余的设计构件，所有部件都服务于水下管线控制的核心功能，在保证结构强度的前提下尽可能控制整体重量，降低吊装与海床承载的负荷。
