梅赛德斯OM613排气涡轮连接法兰结构

在商用车及乘用柴油车的动力总成改装、售后维修替换场景中，排气系统与涡轮增压器的连接密封可靠性，直接决定了整机的动力输出稳定性与尾气排放合规性，这款适配OM613动力单元的涡轮连接法兰，正是针对排气侧高温、高振动、带压工况设计的核心连接部件。从实际装车工况来看，该法兰安装在排气歧管出气端与涡轮增压器进气口的衔接位置，需要同时承受排气歧管侧最高近千摄氏度的连续排气高温、发动机运转带来的宽频振动、以及排气脉冲带来的交变压力载荷，因此其结构设计完全围绕密封可靠性、安装适配性、长期抗疲劳性能展开。

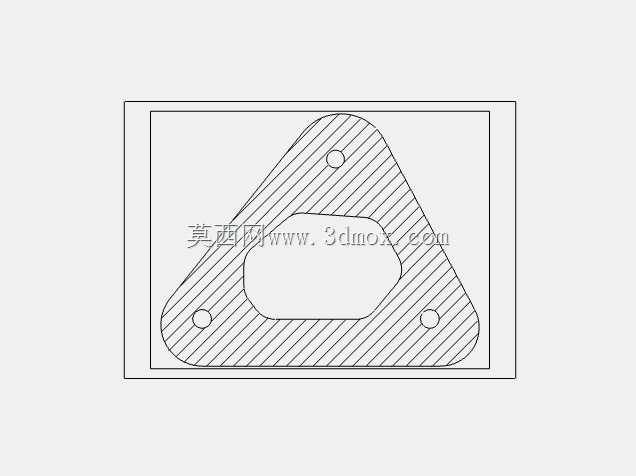

从外形轮廓来看，该法兰采用类三角的异形轮廓设计，三个角部做了大圆弧过渡处理，没有尖锐的直角结构，这种设计一方面是为了匹配OM613排气歧管出口的三角布局安装位，避免与周边的发动机缸盖附件、管线、隔热罩产生安装干涉，另一方面大圆弧过渡能够有效降低法兰在高温工况下的应力集中问题，避免长期热胀冷缩循环下出现角部裂纹。法兰本体上共设置三个通孔安装位，分别分布在三个圆弧角的中心位置，孔位的位置度公差严格控制在0.1mm以内，确保安装时螺栓能够顺利穿入，同时三个安装点的布局能够让法兰的压紧力均匀覆盖整个密封面，不会出现局部压紧力不足导致的排气泄漏问题。

法兰的中心开孔为异形仿流道结构，轮廓完全匹配排气歧管出口与涡轮进气口的流道形状，没有出现流道突变的台阶结构，这种设计能够最大程度降低排气气流在连接位置的阻力损失，避免因为法兰处流道缩径或者突变导致的排气背压升高，保证涡轮增压器的进气效率，不会因为法兰的设计问题影响涡轮的响应速度与动力输出。法兰的密封面采用整体平面加工设计，平面度公差控制在0.05mm以内，表面粗糙度达到Ra1.6级别，安装时配合对应的金属多层密封垫片，能够在高温工况下保持稳定的密封性能，不会因为平面度不足出现局部间隙导致的漏气问题。

从安装边界来看，该法兰的厚度设计充分考虑了高温下的刚度需求，既不会因为厚度过薄导致高温下压紧力衰减出现密封失效，也不会因为厚度过大增加不必要的重量、占用过多安装空间。三个安装孔的孔径适配对应规格的高强度排气连接螺栓，安装时按照对角顺序逐步拧紧到规定扭矩，能够让法兰的受力均匀分布，避免单侧受力导致的法兰翘曲变形。在实际的维修与改装作业中，这款法兰可以直接替换原厂老化变形的连接法兰，不需要对周边的排气歧管、涡轮壳体进行额外的加工修改，安装孔位与中心流道完全匹配原厂部件的安装尺寸，能够大幅降低维修作业的加工成本与装配时间。

从设计思路层面，这款法兰的结构完全摒弃了多余的装饰性结构，所有的轮廓、孔位、厚度参数都围绕实际工况需求设定：异形轮廓适配安装空间避免干涉，三个安装点保证压紧力均匀分布，中心流道仿形设计降低排气阻力，平面密封面保证高温下的密封可靠性，圆弧过渡降低应力集中提升抗疲劳寿命。在长期的高温振动工况下，这种结构的法兰相比普通圆形法兰，能够更好地适配OM613动力单元的排气侧布局，不会出现与周边部件干涉的问题，同时三个点的安装结构相比四点安装，对安装面的平面度误差适配性更好，即使排气歧管或者涡轮壳体的安装面存在轻微的加工误差或者长期使用后的轻微变形，也能够通过螺栓的压紧力让法兰与结合面紧密贴合，保证密封性能。

在排气系统的匹配设计中，这类连接法兰虽然属于体积较小的零部件，但却是决定整个排气系统可靠性的关键部件，一旦法兰出现变形、裂纹或者密封失效，会导致排气泄漏、涡轮进气不足、动力下降、尾气排放超标等一系列问题，严重时甚至会因为高温排气泄漏引燃周边的管线、隔热层引发安全隐患。这款法兰的结构设计充分考虑了柴油动力单元排气侧的恶劣工况，所有的结构参数都经过实际装车工况的验证，能够在长期的高低温循环、振动载荷下保持结构稳定性与密封可靠性，既适用于售后维修场景下的原厂部件替换，也适用于动力升级改装场景下的排气系统连接使用，在装配时只需要配合对应规格的耐高温密封垫片与高强度螺栓，按照规定的扭矩与拧紧顺序操作，即可达到与原厂部件一致的连接可靠性，不会对发动机的动力输出、排放性能产生负面影响。
