梅赛德斯OM612发动机排气歧管结构设计

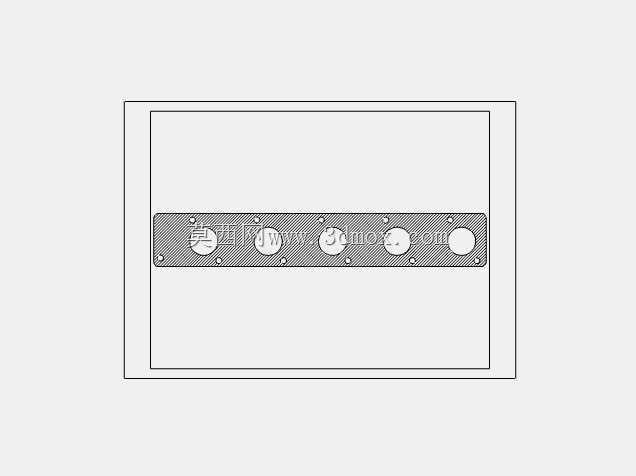

　　在柴油动力总成的进排气系统开发环节，排气歧管作为衔接气缸盖排气口与下游排气后处理装置的核心承载部件，其结构合理性直接决定发动机的排气效率、热负荷分布以及整机NVH表现，OM612作为直列五缸柴油发动机，其排气歧管的设计需要兼顾多缸排气脉冲的干涉抑制、高温工况下的结构形变控制以及整车装配空间的边界适配。这款排气歧管采用整体式法兰安装结构，法兰面沿气缸列长度方向布置，对应五个气缸的排气通道入口在法兰侧呈等距线性排布，每个入口周边设置独立的螺栓过孔，用于实现与气缸盖排气侧的刚性密封连接，安装面的平面度公差需要控制在0.05mm以内，避免高温工况下因密封面压合不均导致的排气泄漏问题，法兰面的厚度设计充分考虑了螺栓预紧力的均匀传递，

　　防止局部应力集中导致的法兰翘曲变形。从气道走向设计来看，每个气缸的排气支管采用渐扩式流道结构，流道内壁的过渡圆角经过反复优化，尽可能降低排气气流的沿程阻力，减少排气背压对发动机充气效率的负面影响，五个支管最终汇入公共排气腔，公共腔的截面尺寸经过流体仿真验证，能够有效错开各缸的排气脉冲峰值，避免相邻气缸排气过程中出现的气流倒灌现象，保障各缸排气过程的独立性与顺畅性，这一点对于直列五缸发动机的动力输出平顺性尤为关键。在安装边界层面，这款排气歧管的管径参数为42.4mm，该尺寸是匹配OM612发动机2.7L排量的排气流量需求确定的，既能够满足高转速工况下的排气通流能力，又能保证中低转速区间的排气流速，维持涡轮增压器的最佳工作转速区间，

　　歧管整体的外形轮廓严格适配W203、W211等搭载该款动力的车型发动机舱布局，周边预留了足够的间隙避让发动机悬置、冷却管路以及线束走向，不会出现装配干涉问题。从结构强度设计角度，歧管本体的壁厚根据不同区域的热负荷水平做差异化设计，法兰连接区域壁厚适当增加，承受螺栓预紧力与热应力的双重作用，支管弯曲区域通过合理的圆角过渡减少应力集中，公共排气腔的出口端设置标准连接法兰，用于对接涡轮增压器的进气侧，连接位置的密封结构采用金属复合垫片，能够耐受800℃以上的持续排气高温，避免长期高温工况下的密封失效问题。在实际装车应用场景中，这款排气歧管需要承受发动机启动到全负荷工况的剧烈温度交变，冷启动时歧管温度从环境温度快速攀升至数百摄氏度，

　　停机后又快速冷却，反复的热胀冷缩容易导致结构疲劳，因此设计阶段针对歧管的热形变做了充分的仿真校核，在法兰螺栓孔的位置设置了微量的形变补偿间隙，允许歧管在高温下沿长度方向有微小的自由伸缩，降低热应力对结构寿命的影响。对于三维建模与结构设计从业者而言，这类排气歧管的建模过程需要重点关注法兰面安装孔的位置度公差、流道曲面的光顺性以及各支管之间的壁厚均匀性，建模时需要先基于气缸盖的排气口位置确定安装基准，再依次构建各支管的流道曲面，通过布尔运算生成实体结构后，对所有过渡区域做圆角处理，最后完成安装孔、连接法兰等细节特征的构建，整个建模过程需要严格匹配发动机的整机装配边界，确保模型导入装配环境后能够实现无干涉装配，同时模型的参数化设计要便于后续针对不同排量机型做改型调整，比如调整支管长度、管径参数或者法兰安装位置时，能够通过参数驱动快速完成模型更新，提升后续改型设计的效率。
