侧扫声呐水下探测作业装置结构

这款侧扫探测装置的结构设计，核心围绕水下近底测绘作业的实际工况展开，整体采用流线型长柱式主体构型，从水动力学角度出发，将主体截面设计为带圆弧过渡的类椭圆柱形态，能够有效降低拖曳航行过程中的水流阻力，减少紊流对装置姿态稳定性的干扰，避免水流扰动带来的探测信号噪声。主体两端做了收窄的锥度处理，头部锥段内置换能器安装位，锥角经过反复校核，既保证换能器的声波发射覆盖角度不受壳体遮挡，又能避免航行时头部迎流面产生过大的迎流阻力，尾部锥段则预留了拖曳连接与线缆穿装的空间，同时整合了尾翼稳定结构，通过三片对称布置的固定式尾翼，在拖曳过程中提供航向稳定力矩，防止装置在水流冲击下发生滚转、偏航，保证探测波束的指向始终垂直于航行方向，确保测绘数据的坐标精度。

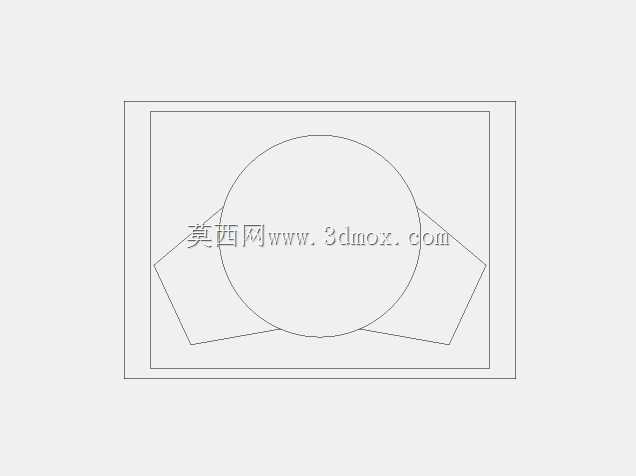

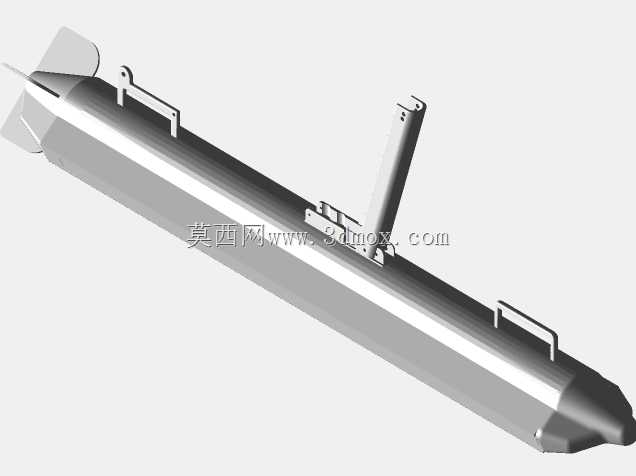

装置主体上的安装挂点设计充分考虑了实际作业的挂载需求，共设置三处功能不同的挂载结构：靠近头部位置设置了一组带铰接孔的吊耳结构，用于拖曳主缆的连接，铰接结构能够在拖曳过程中自适应水流带来的姿态小幅变化，避免刚性连接带来的结构应力集中；中部位置设置了立式安装支架，支架上预留了多组标准安装孔位，可根据作业需求加装辅助传感器、高度计或者姿态测量模块，支架与主体的连接采用嵌入式安装结构，连接面做了密封槽设计，能够满足水下承压的密封要求，避免水体渗入主体内部损坏电子元器件；靠近尾部位置设置了一组辅助提手结构，既方便甲板作业时的人工搬运、布放操作，也可作为备用挂载点，在特殊作业场景下连接安全绳，防止拖曳过程中装置脱落丢失。

从安装边界来看，装置主体的长径比经过优化，整体长度适配常规科考船、作业艇的尾部门吊布放空间，主体最大外径控制在常规A架吊装、回收作业的允许尺寸范围内，不会出现布放时与船舷、门吊结构发生干涉的问题。所有外部挂载结构的突出高度都经过严格控制，立式支架的最高高度不超过主体直径的1.5倍，挂点、提手的突出量均控制在水流阻力影响的合理区间内，避免突出结构过大带来额外的流阻，同时也能防止布放回收时突出结构勾挂船舷、缆绳。

在实际海洋测绘、水下目标排查的作业场景中，这类侧扫装置通常通过拖缆连接在作业船尾部，以距离海底一定的高度匀速航行，通过向两侧发射声波波束，接收海底反射的回波信号来生成海底地貌的声呐图像，可用于海底管线巡检、水下障碍物排查、航道扫测、水下考古探测等多种作业场景。设计过程中针对不同航速下的装置姿态做了仿真校核，当作业航速在3-8节的常规探测航速区间内时，装置的俯仰角、滚转角波动量能够控制在探测允许的精度范围内，不会因为姿态波动导致探测图像出现畸变、漏测。主体壳体的壁厚设计兼顾了结构强度与自重控制，既能够满足近岸浅海到中深度海域的水下承压要求，又不会因为自重过大增加拖缆的负载，同时壳体表面做了圆滑过渡处理，没有突出的棱角结构，避免拖曳过程中勾挂水中的渔网、漂浮杂物，减少作业过程中的故障风险。

装置内部的腔体设计采用分舱式结构，头部换能器舱、中部电子设备舱、尾部接线舱之间通过密封隔板分隔，即使单个舱室出现密封失效，也不会导致整个装置进水报废，提升了设备在复杂水下环境中的作业可靠性。所有外部安装的紧固件都采用下沉式安装设计，紧固件安装后不突出壳体表面，既减少了水流阻力，也能避免紧固件长期受水流冲刷出现腐蚀、松动。尾翼结构采用与主体一体化的连接设计，尾翼的翼型采用低阻对称翼型，在提供稳定力矩的同时不会产生额外的升力波动，保证装置在不同航速下都能保持稳定的拖曳深度，不需要频繁调整拖缆长度来控制作业高度，能够有效提升外业探测的作业效率，减少作业人员的操作强度。
