海洋工况适配电源变压器结构设计

　　在海洋油气开发、离岸海上平台、近海风电场配套的电气系统中，供电稳定性始终是决定整套设备运行可靠性的核心环节，这类场景下的电源转换设备，不能直接照搬陆用变压器的结构方案，必须针对高盐雾、高湿度、持续振动、温差波动大的特殊环境做针对性结构优化。这套适配海洋环境的电源变压器结构，在设计初期就把安装边界的适配性放在首位，整体采用模块化拼接的壳体结构，四个独立的功能单元可根据平台舱室的实际排布灵活调整安装位置，既可以集中组柜安装在电气舱预留的标准安装位，也能拆分后嵌入到绞车、中控柜、通信模块等不同负载设备的就近安装点，减少长距离布线带来的线损与信号干扰。

　　从功能实现层面看，该设备核心作用是将海上平台发电机组输出的高压工频电，转换为不同负载适配的低压供电电压，覆盖离岸绞车驱动模块、平台照明系统、环境监测传感器、通信传输设备等多类负载的供电需求，壳体的密封结构采用多重止口配合密封胶条的设计，所有接线端口都设置了独立的密封舱，避免盐雾水汽侵入内部绕组与接线端子，降低长期运行过程中绝缘层腐蚀、接线端氧化的故障概率。设计过程中充分考虑了海洋平台的振动特性，内部绕组与铁芯的固定结构增加了减震阻尼垫层，壳体安装脚预留了适配不同厚度安装基板的长圆孔，安装时可根据舱室底板的实际厚度选配对应长度的防腐螺栓，不需要额外在安装面焊接转接支架，减少现场施工的焊接工作量，也避免焊接应力带来的安装面变形问题。

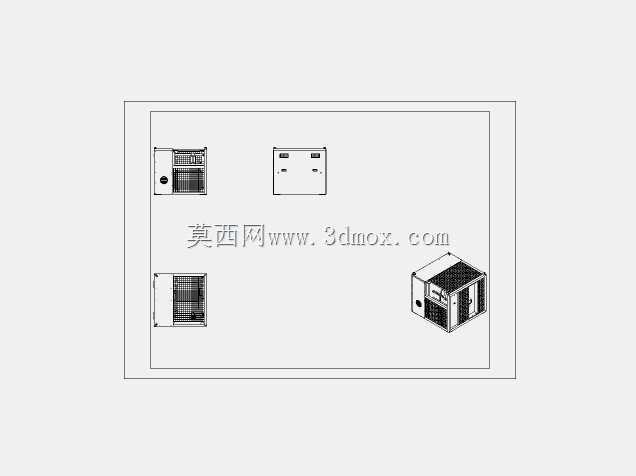

　　外形尺寸的设定完全匹配海工装备常用的电气安装空间模数，单模块的宽度、深度尺寸符合标准电气柜的安装导轨间距，高度方向预留了足够的接线操作空间，即便是在舱室空间局促的海上平台，也能顺利完成设备的吊装、接线与后期维护操作。壳体外部的散热结构没有采用陆用变压器常见的外露散热翅片，而是改用内嵌式散热流道配合壳体表面的微凸散热筋，既保证满负载运行时的散热效率，又避免外露翅片积存盐雾结晶、海洋浮尘造成的散热效率下降，同时减少尖锐凸起给现场运维人员带来的磕碰风险。

　　在结构细节处理上，所有壳体拼接处的紧固件都采用了同材质防腐处理，避免不同金属接触产生的电化学腐蚀，设备的起吊位置设置在壳体顶部的四个隐藏式吊点，吊装时吊绳不会与侧面的接线端口、散热结构产生干涉，适配海上平台常用的小型手动葫芦、悬臂吊的吊装作业需求。针对海洋环境中常见的凝露问题，设备内部预留了温湿度传感器与加热驱潮模块的安装位，可根据现场实际需求选配加装，不需要对原有壳体结构做二次打孔加工，保证壳体的整体密封性能不会因为后期改造被破坏。不同功能单元之间的电气连接采用快插式防腐接头，现场组装时不需要做复杂的接线绝缘处理，插接完成后自动完成密封锁紧，大幅缩短海上施工的安装周期，也降低人工接线失误带来的接触不良故障。从实际应用的适配性来看，这套结构既可以作为新建海洋平台的配套供电转换设备，也能替换老旧平台上已经出现腐蚀老化的原有变压器，安装尺寸与原有设备的安装孔位具备一定的兼容性，替换时不需要重新改造安装基础，减少平台停机改造的时间成本。
