海底管线用DMA阀块结构设计

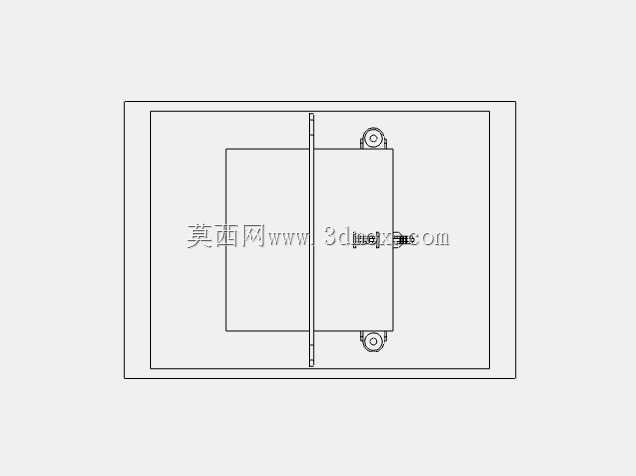

　　水下生产系统的流体控制环节中，集成式阀块是承担介质通断、流向切换、压力调控的核心承载部件，这款DMA阀块的设计完全围绕海底工况的特殊约束展开，没有照搬陆用阀块的成熟结构，从安装边界到流道布局都做了针对性适配。从结构布局来看，阀块采用对称式矩形本体设计，本体两侧预留的安装接口采用同轴定位结构，上下端面的外接油口采用统一的密封槽标准，可直接匹配水下液压接头的安装尺寸，不需要额外加工过渡连接板。本体上集成的两个滚轮式导向组件，并非用于地面移动，而是为了适配水下ROV（遥控无人潜水器）的插拔作业流程——当ROV携带阀块沿安装导轨推送到位时，滚轮可沿导轨侧壁滚动，抵消水下洋流带来的横向偏移，避免硬对接过程中刮伤密封面。

　　设计阶段首先明确的是安装边界约束：海底管汇的安装槽位为固定矩形腔体，阀块本体的长宽尺寸严格控制在槽位内部间隙范围内，单侧预留3mm的安装调整余量，厚度方向则要避开上方管线的弯曲半径，避免安装后与相邻液压管线产生干涉。流道设计上没有采用常规的直角交叉钻孔工艺，而是针对海底液压介质的低粘度特性，将内部流道的转角处做了圆弧过渡处理，减少介质流动时的压损，同时避免流道死角处的介质沉积，长期在海底低温环境下运行时，也能降低介质析蜡堵塞流道的概率。

　　阀块的对外接口分为两类，一类是与海底管汇连接的主介质通道，采用端面密封结构，密封件选用适配海水腐蚀环境的氢化丁腈材质，安装时的压紧量控制在密封件截面直径的22%-25%之间，既保证密封可靠性，又避免压紧量过大导致密封件永久变形；另一类是控制油口，布置在阀块朝向ROV作业的一侧，接口间距符合水下操作的最小空间要求，ROV的机械臂操作时不会碰到相邻接口。从实际应用场景来看，这类阀块通常安装在海底采油树的管汇单元上，或者水下分配单元的液压控制回路中，承担单路液压执行机构的供油通断控制，相比分散式安装的独立阀件，集成式阀块减少了70%以上的外接管路接头，大幅降低了海底工况下的泄漏风险点。

　　设计过程中还考虑了水下安装的容错性：阀块的前端设置了导向倒角，即使ROV推送时存在2°以内的角度偏差，也能顺着倒角滑入安装位，不需要反复调整对位，可有效缩短水下作业时长，降低海上施工的成本。本体的材质选用双相不锈钢，表面做了钝化处理，可耐受海水长期浸泡的腐蚀环境，所有外露的紧固件都采用防松结构，避免海流长期振动导致紧固件松脱。从功能特性上看，这款阀块内部集成了单向截止、压力过载保护的流道结构，不需要额外叠加安装溢流阀件，进一步压缩了整体占用空间，适配海底设备紧凑化的安装要求。在建模过程中，所有的安装孔位都做了同轴度约束，密封槽的尺寸公差严格控制在IT7级，保证加工完成后可直接与现有标准水下接头匹配，不需要二次修配。流道的孔径根据回路的额定流量计算确定，保证额定工况下的流道流速控制在合理范围内，避免流速过高产生的冲蚀磨损，延长阀块在水下的免维护周期。
