CNC加工用异形阀板CAM测试结构

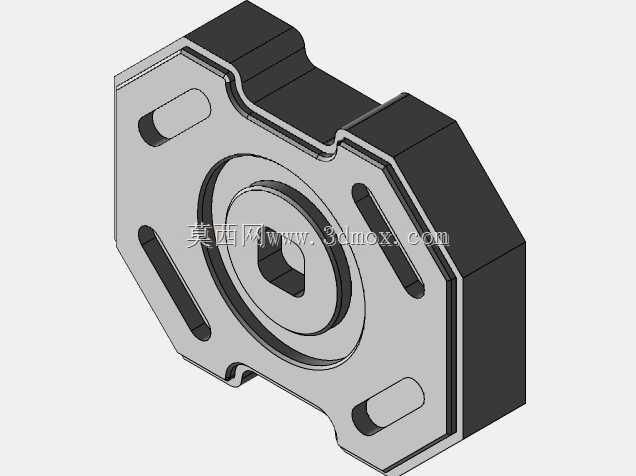

　　在流体控制类阀门的核心部件加工环节，阀板作为直接决定通断精度、密封性能与介质流通效率的关键承载零件，其加工路径的合理性直接影响最终成品的形位公差与装配适配性，本次呈现的结构正是针对异形轮廓阀板开展CNC加工前置验证的测试载体。从实际加工场景出发，这类带非规则外轮廓、中心环形安装位、多组定位销孔与侧边沉槽结构的阀板，常规手动编程极易出现过切、接刀痕明显、空行程冗余的问题，因此在正式量产加工前，需要通过完整的CAM路径模拟来验证走刀逻辑的可行性。该测试结构完全复刻了量产阀板的所有加工特征：外轮廓采用多段圆弧与直线相切过渡的异形设计，规避了常规圆形阀板在特定通径阀体内安装时的空间干涉问题，中心位置的环形凸台是阀板与阀杆配合的核心定位面，其同轴度要求控制在0.02mm以内，周边均匀分布的三个通孔为装配定位销孔，孔位与中心凸台的位置度公差不超过0.015mm，上下两侧对称布置的长圆形沉槽则是用于安装密封压条的限位结构，槽深的一致性直接影响密封件的压缩量，进而决定阀门的低压泄漏率指标。

　　在设计这套测试结构的加工路径时，首先需要明确各特征的加工优先级：先采用大直径面铣刀完成坯料上下平面的粗精加工，保证基准面的平面度满足后续装夹要求，之后换用立铣刀完成外轮廓的粗加工，留0.3mm的精加工余量，再针对中心环形凸台采用螺旋下刀的方式逐层铣削，避免垂直下刀对刀具和工件表面造成冲击，三个定位销孔则先采用中心钻定位，再通过钻头钻孔、铰孔精修的工艺路线保证孔径精度，长圆形沉槽加工时需要注意槽底与侧壁的垂直过渡，避免残留毛刺影响密封压条的安装平整度。

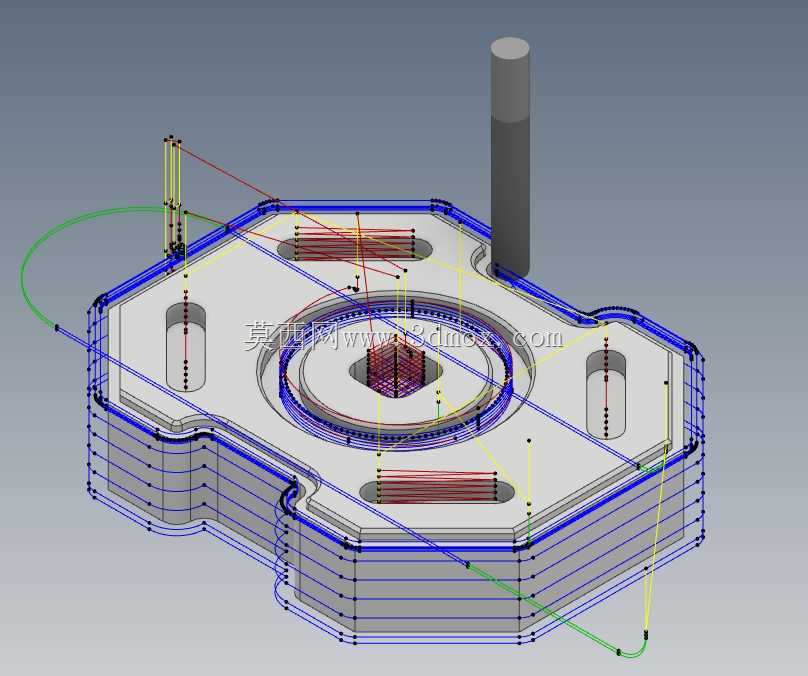

　　从安装边界来看，该阀板的外轮廓最大外接圆直径适配通径40mm的截止阀阀腔，整体厚度控制在12mm，安装时三个定位销孔与阀体内的预装销柱配合，可实现阀板的周向定位，中心凸台与阀杆的配合段长度为8mm，能够承受阀杆启闭过程中传递的最大扭矩，不会出现配合面打滑的问题。在CAM路径模拟过程中，特意针对不同特征的加工需求设置了差异化的进给参数：粗加工时采用高进给、大切深的参数提升去除效率，精加工轮廓和孔位时则降低进给速度、提高主轴转速，保证表面粗糙度达到Ra1.6的要求，同时模拟过程中还验证了刀具长度补偿、半径补偿的生效逻辑，避免实际加工中因补偿值设置错误导致零件报废。

　　另外，结构上预留的工艺凸台（即模型中突出的圆柱段）是用于加工过程中的二次装夹定位，完成所有正面特征加工后，可通过该凸台与工装配合装夹，完成背面特征的加工，无需重新找正，大幅提升装夹效率。这类CAM测试结构并非直接用于成品装配，而是作为加工工艺验证的载体，能够在不消耗正式坯料的前提下，提前排查加工路径中的碰撞、过切、干涉问题，同时优化走刀路线，将单件加工的空行程占比从常规的25%降低到12%左右，有效缩短单件加工周期，对于小批量定制化阀板的生产而言，这类前置验证环节能够将加工废品率控制在1%以内，大幅降低生产成本。实际应用中，这类测试结构验证成熟的加工路径可直接导入车间的CNC加工中心，调用对应的刀具参数后即可开展正式加工，无需再进行反复试切，尤其适合多品种、小批量的工业阀门生产场景，能够快速响应不同工况下的阀板定制需求，比如针对腐蚀性介质工况调整阀板材质后，只需根据材质特性微调切削参数，无需重新编写走刀路径，大幅缩短工艺准备周期。
